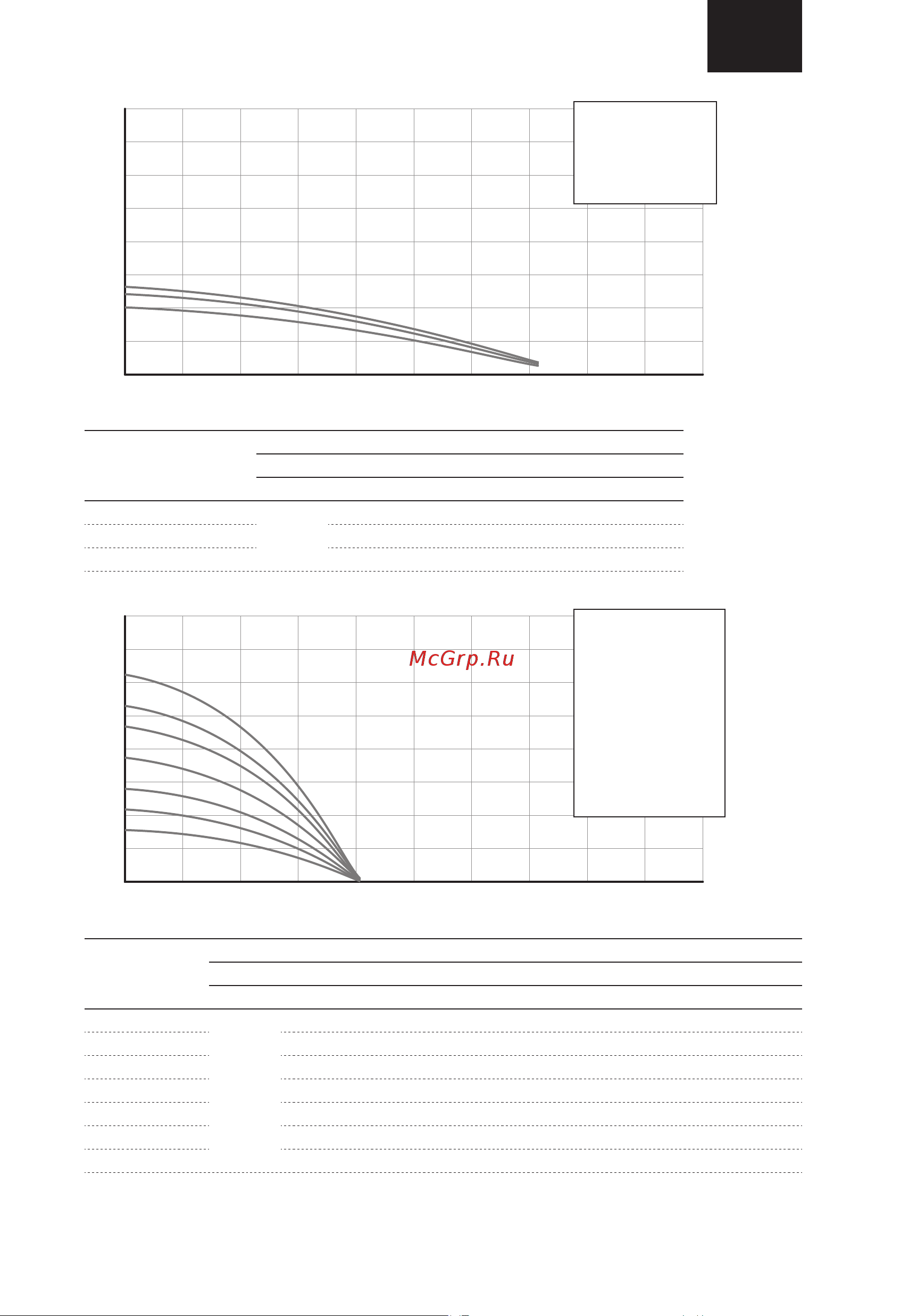

11
Техническая поддержка — +7 495 734-91-97
RU
Модель
Производительность
Q, л/мин 0 250 333
500
583 716
Q, м³/ч 0 15 20
30
35 43
ЭЦВ 5-30-51
Напор
(Н), м
101 86 76 51 38 13
ЭЦВ 5-30-61 121 103 91 61 45 16
ЭЦВ 5-30-67 132 112 99 67 49 18
Модель
Производительность
Q, л/мин 0 83 133 167
200
233 267 300 333 407
Q, м³/ч 0 5 8 10
12
14 16 18 20 24,4
ЭЦВ 6-12-58
Напор (Н), м
78 73 67 63 58 53 45 36 25 1
ЭЦВ 6-12-82 109 102 94 88 82 74 63 51 35 1
ЭЦВ 6-12-105 140 131 121 113 105 95 81 65 45 2
ЭЦВ 6-12-140 187 175 162 151 140 127 108 87 60 3
ЭЦВ 6-12-175 234 219 202 189 175 159 135 109 75 3
ЭЦВ 6-12-199 265 248 229 214 199 180 153 124 85 4
ЭЦВ 6-12-234 312 292 270 252 234 212 180 146 100 5
50
100
150
200
250
300
350
H, м
Q, м³/ч
Q, л/мин
6 12 18 24 3630
100 200 300 400 600
42
700
48
800
54
900
60
1000500
1
3
2
1 ЭЦВ 5-30-51
2 ЭЦВ 5-30-61
3 ЭЦВ 5-30-67
50
100
150
200
250
300
350
H, м
Q, м³/ч
Q, л/мин
6 12 18 24 3630
100 200 300 400 600
42
700
48
800
54
900
60
1000500
1
3
4
5
6
7
2
1 ЭЦВ 6-12-58
2 ЭЦВ 6-12-82
3 ЭЦВ 6-12-105
4 ЭЦВ 6-12-140
5 ЭЦВ 6-12-175
6 ЭЦВ 6-12-199
7 ЭЦВ 6-12-234
