Unipump ЭЦВ 4-8-75 (61253) [8/26] Напорно расходные характеристики
![Unipump ЭЦВ 4-8-75 (61253) [8/26] Напорно расходные характеристики](/views2/1882313/page8/bg8.png)
8
Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ ЭЦВ

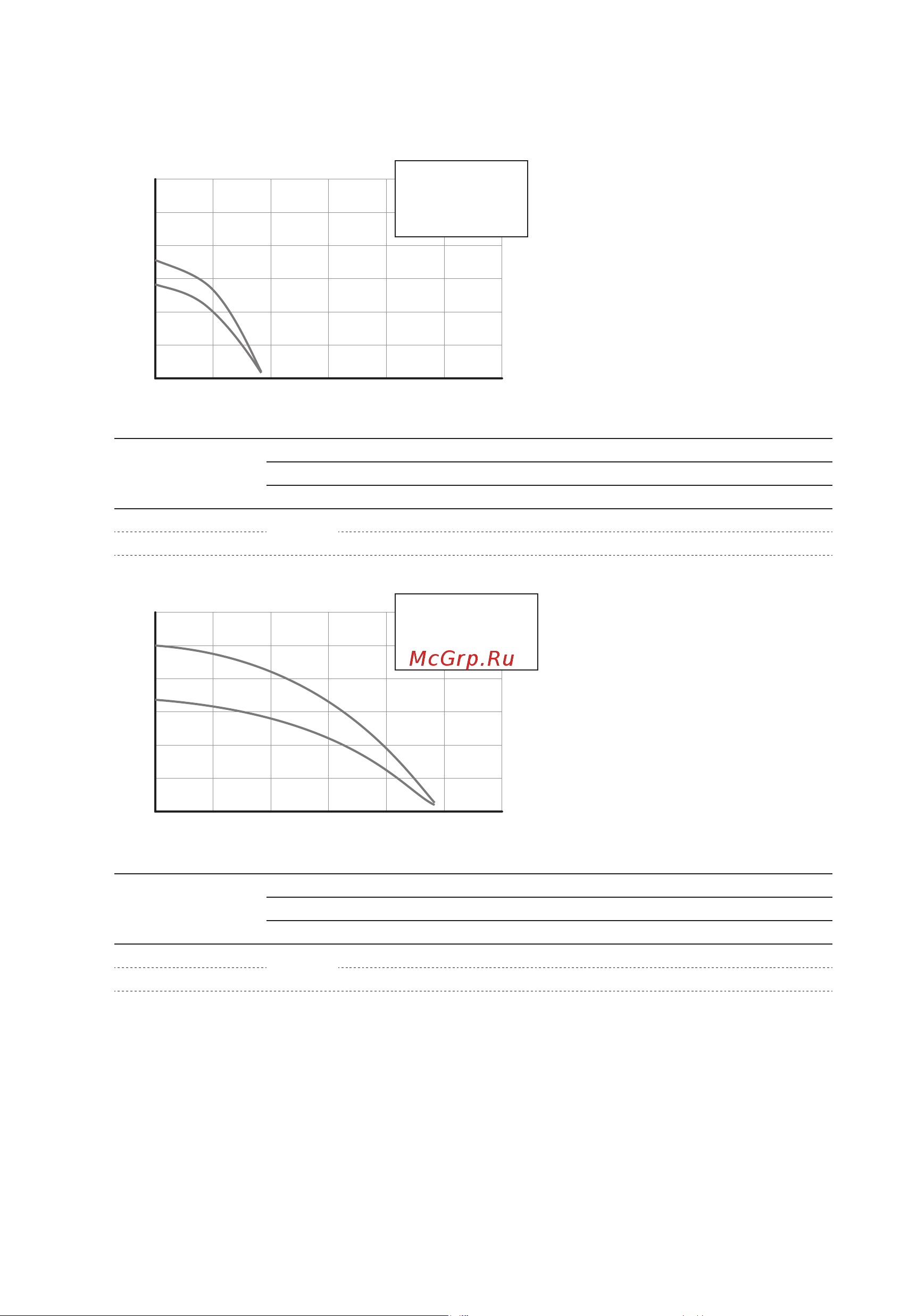

3.5. Напорно-расходные характеристики*
Модель
Производительность
Q, л/мин 0 33 42
50
58 67 83 92
Q, м³/ч 0 2 2,5
3
3,5 4 5 5,5
ЭЦВ 4-3-60
Напор
(Н), м
85 74 68 60 52 42 18 5
ЭЦВ 4-3-80 107 92 87 80 68 54 25 6
Модель
Производительность
Q, л/мин 0 33 67 108 117
133
150 167 200 242
Q, м³/ч 0 2 4 6,5 7
8
9 10 12 14,5
ЭЦВ 4-8-75
Напор
(Н), м
101 97 92 83 81 75 68 58 35 6
ЭЦВ 4-8-110 150 146 138 123 119 110 101 88 55 8
30
1
2
60
90
120
150
H, м
Q, м³/ч
Q, л/мин
3 6 9 12 1815
50 100 150 200 300250
1 ЭЦВ 4-3-60
2 ЭЦВ 4-3-80
30
1
2
60
90
120
150
H, м
Q, м³/ч
Q, л/мин
3 6 9 12 1815
50 100 150 200 300250
1 ЭЦВ 4-8-75
2 ЭЦВ 4-8-110
