Unipump ЭЦВ 4-8-75 (61253) [19/26] Max 70 м
![Unipump ЭЦВ 6-12-175 96668 [19/26] Max 70 м](/views2/1882313/page19/bg13.png)
19
Техническая поддержка — +7 495 734-91-97
RU
Статический
уровень
Глубина
погружения
Динамический
уровень
min. 1,5 м
max. 70 м
min. 3 м
6
5
7
101112
1
4
9
8
2
3

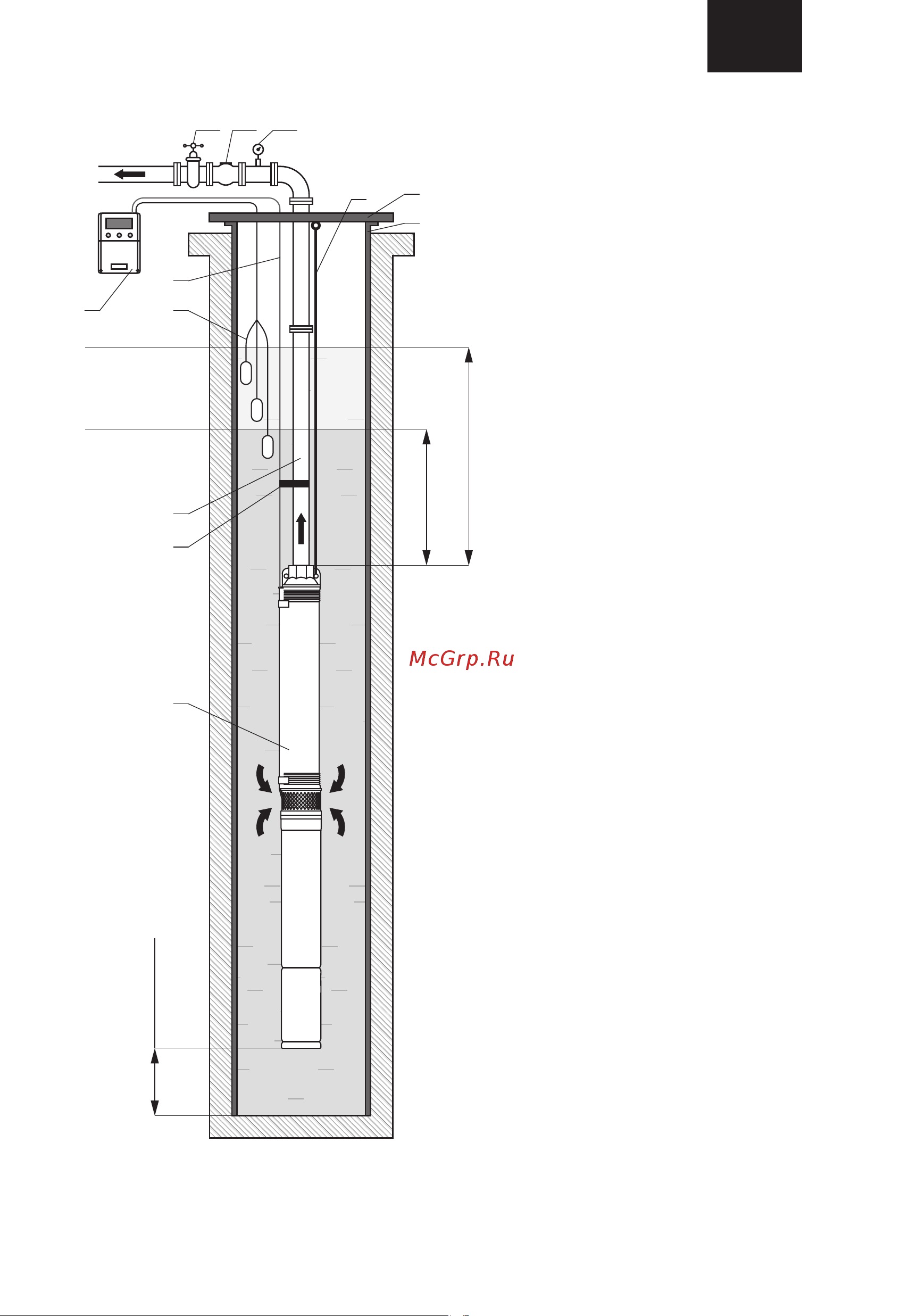

Рис. 6
1 скважинный насос;
2 пластиковый хомут;
3 напорная труба;
4 датчики контроля уровня воды для
предотвращения работы по «сухому
ходу» (взамен или вдополнение
кзащите от«сухого хода» по току);
5 устье скважины;
6 кронштейн и страховочный
стальнойтрос;
7 опорная плита или оголовок;
8 пульт управления;
9 кабель электропитания;
10 манометр;
11 дополнительный обратный клапан;
12 запорная арматура.
