POLSKI
96

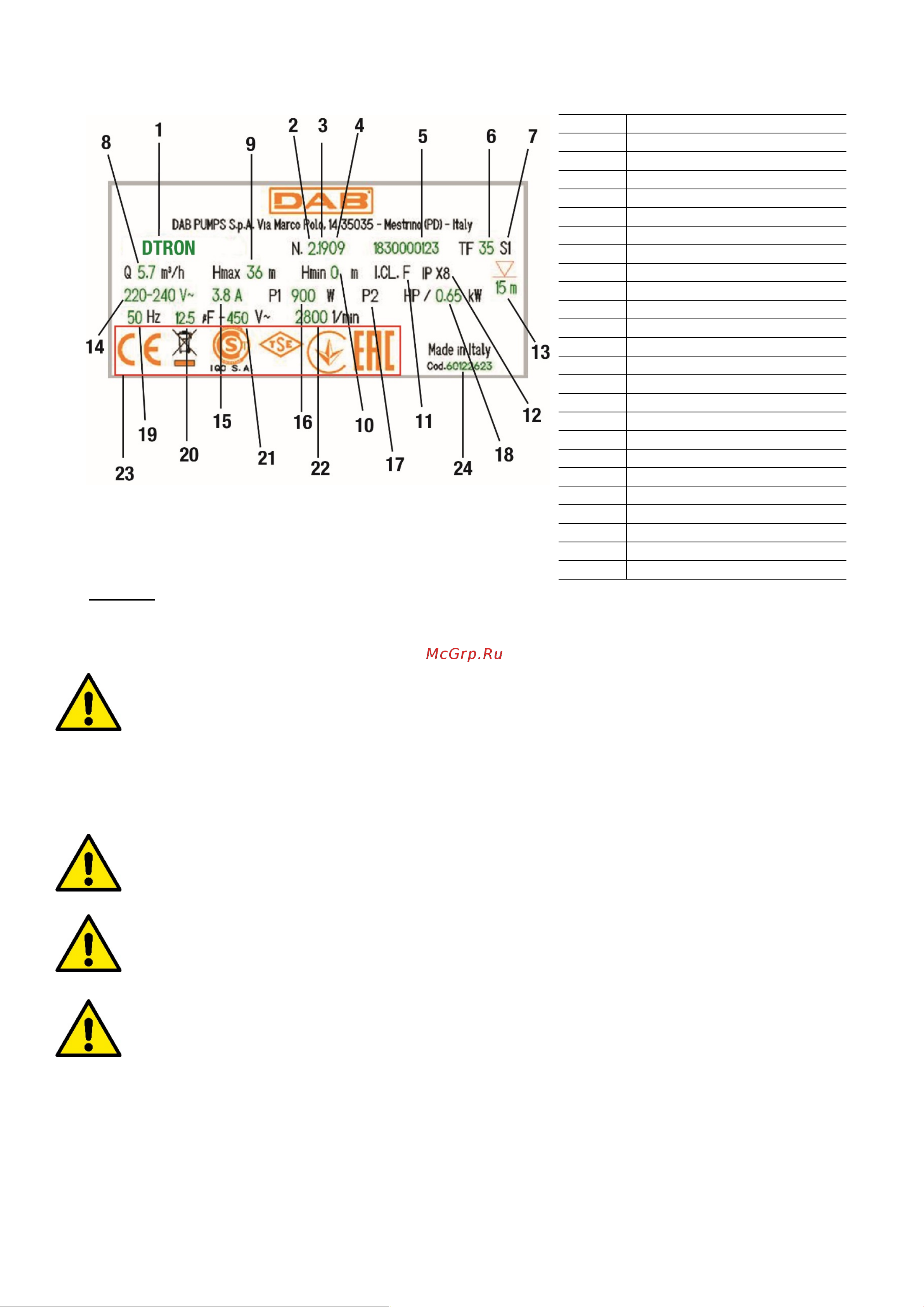

Rys. 4 Tabliczka znamionowa
Poz.
Opis
1
Opis
2
Przegląd
3
Rok
4
Tydzień
5
Numer seryjny
6
Maksymalna temperatura cieczy
7
Zastosowanie
8
Natężenie przepływu
9
Wysokość ciśnienia maksymalna
10
Wysokość ciśnienia minimalna
11
Klasa izolacji
12
Klasa ochrony
13
Zanurzenie
14
Napięcie nominalne
15
Amper
16
P1
17
P2 HP
18
P2 kW
19
Częstotliwość
20
Zdolność kondensatora
21
Napięcie
22
Ilość obrotów nominalnych
23
Oznakowanie
24
Kod pompy
2 MONTAŻ
Przed uruchomieniem pompy sprawdzić, czy:
Napięcie i częstotliwość podane na tabliczce znamionowej pompy odpowiadają danym instalacji elektrycznej zasilania.
Kabel zasilania pompy lub pompa nie zostały uszkodzone.
Podłączenie elektryczne musi nastąpić w suchym miejscu, daleko od ewentualnych zalań.
Instalacja elektryczna jest wyposażona w wyłącznik ochronny z zabezpieczeniem różnicowo-prądowym I Δn ≤ 30mA i zadbać,
aby instalacja uziemiająca była zgodna z wymogami.
Ewentualne przedłużacze muszą być zgodne z obowiązującymi przepisami.
2.1 Montaż mechaniczny
Montować pompę w miejscu nie narażonym na zamarzanie.
Gdy pompa pozostaje nieaktywna w temperaturze poniżej 0 ° C, należy upewnić się, że nie ma pozostałości wody, które mogłyby
ją uszkodzić przez zamarznięcie.
Zawiesić pompę, przeciągając linkę przez specjalny otwór (patrz rysunek 5). Nie wieszać pompy za uchwyt.
Nie instalować zaworów zwrotnych w pobliżu wylotu pompy (tj. w odległości mniejszej niż 1 m (3,28 ft)). W rzeczywistości pompa
posiada zawór zwrotny zintegrowany po stronie tłocznej.
Pompy DTRON2 zawierają już małe naczynie ekspansyjne, skalibrowane na uderzenie wodne i małe wycieki. Aby zmniejszyć liczbę ponownych
uruchomień pompy, można zainstalować zbiornik pomocniczy (rysunek 6, A) o pojemności 2 litrów. Jeśli chce się zainstalować dodatkowy
zawór zwrotny (rysunek 6, B), zaleca się umieścić go za zbiornikiem pomocniczym.
Nie narażać silnika na nadmierny rozruch w ciągu godziny. Zaleca się, aby nie przekraczać 60 uruchomień na godzinę.
Zaleca się stosować rury o minimalnej średnicy 1 '', aby uniknąć spadku wydajności pompy.
