ITALIANO
4

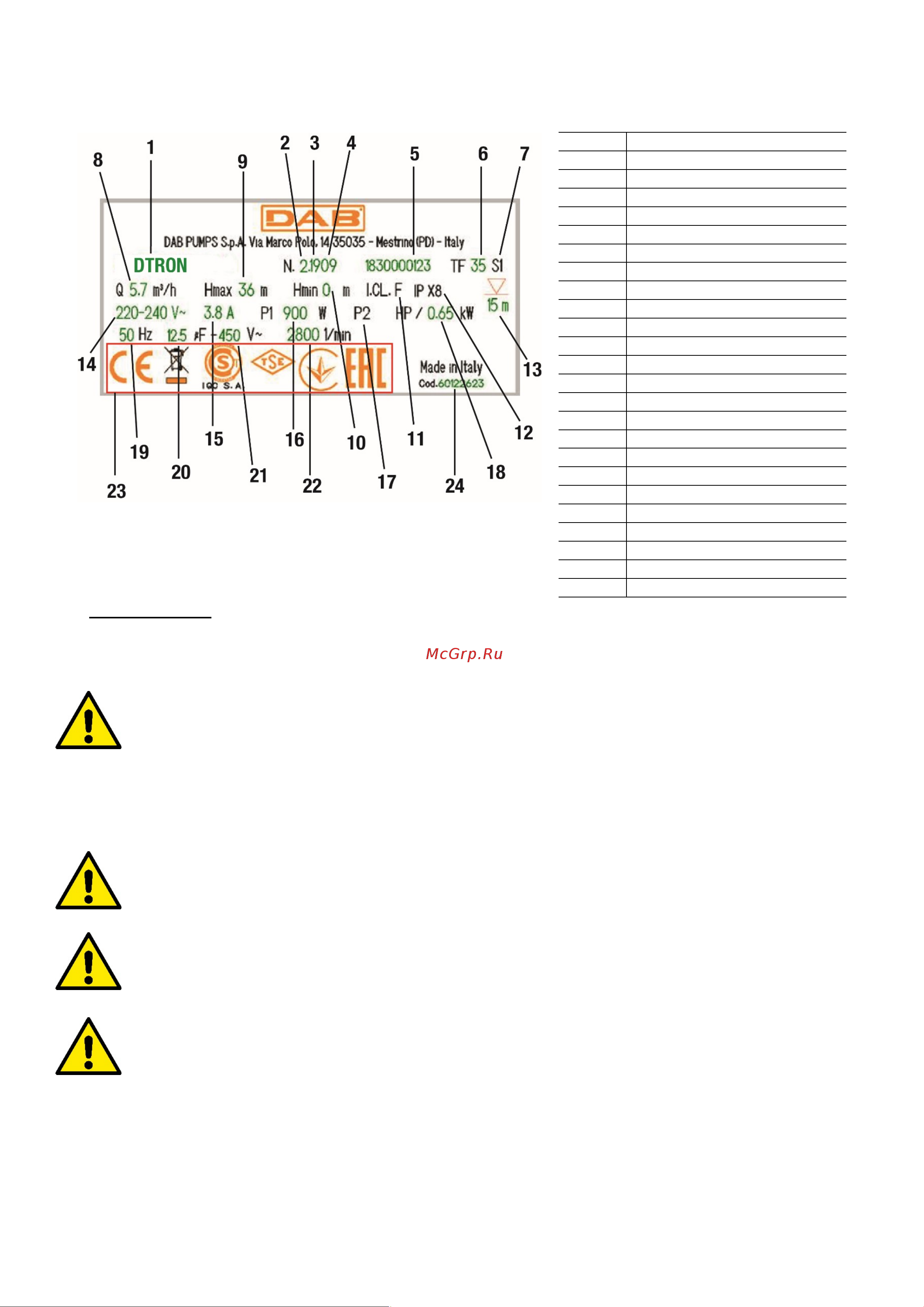

Fig.4 Targhetta
Pos.
Descrizione
1
Descrizione
2
Revisione
3
Anno
4
Settimana
5
Numero seriale
6
Massima temperatura del liquido
7
Uso
8
Portata
9
Prevalenza massima
10
Prevalenza minima
11
Classe di isolamento
12
Grado di protezione
13
Sommergibilità
14
Tensione nominale
15
Ampere
16
P1
17
P2 HP
18
P2 kW
19
Frequenza
20
Capacità condensatore
21
Voltaggio
22
N°di giri nominali
23
Loghi
24
Codice pompa
2 INSTALLAZIONE
Prima di mettere in funzione la pompa verificate che:
Il voltaggio e la frequenza riportati sulla targhetta tecnica della pompa corrispondano ai dati dell’impianto elettrico di
alimentazione.
Il cavo di alimentazione della pompa o la pompa non siano danneggiati.
Il collegamento elettrico deve avvenire in luogo asciutto, al riparo di eventuali allagamenti.
L’impianto elettrico sia provvisto di interruttore di protezione salvavita da I ∆n ≤ 30 mA e che l’impianto di terra sia efficiente.
Eventuali prolunghe siano conformi alla normativa vigente
2.1 Installazione Meccanica
Installare la pompa in un luogo non esposto a congelamento.
Quando la pompa rimanga inattiva a temperatura inferiore a 0°C, è necessario assicurarsi che non ci siano residui d’acqua che
ghiacciando possano danneggiarla.
Appendere la pompa passando la corda dall’apposito foro (vedi figura 5). Non appendere la pompa dalla maniglia.
Non installare valvole di ritegno in prossimità della mandata della pompa (cioè a distanza inferiore ad 1 m (3.28ft)). La pompa
infatti presenta già una valvola di ritegno integrata in mandata.
Le pompe DTRON2 contengono già un piccolo vaso di espansione, tarato per colpi di ariete e piccole perdite.
Al fine di diminuire il numero di ripartenze della pompa si può installare un serbatoio ausiliario (Figura 6, A) da 2 litri.
Nel caso si voglia installare un’ulteriore valvola di non ritorno (Figura 6, B) si raccomanda di posizionarla a valle del serbatoio ausiliario.
Non sottoporre il motore ad eccessivi avviamenti/ora. E’ strettamente consigliato di non superare i 60 avviamenti/ora.
