DAB DTRON2 45/90 230V/50Hz 60188290 [37/133] Installatie
![DAB DTRON2 45/90 230V/50Hz 60188290 [37/133] Installatie](/views2/1882324/page37/bg25.png)
NEDERLANDS
32

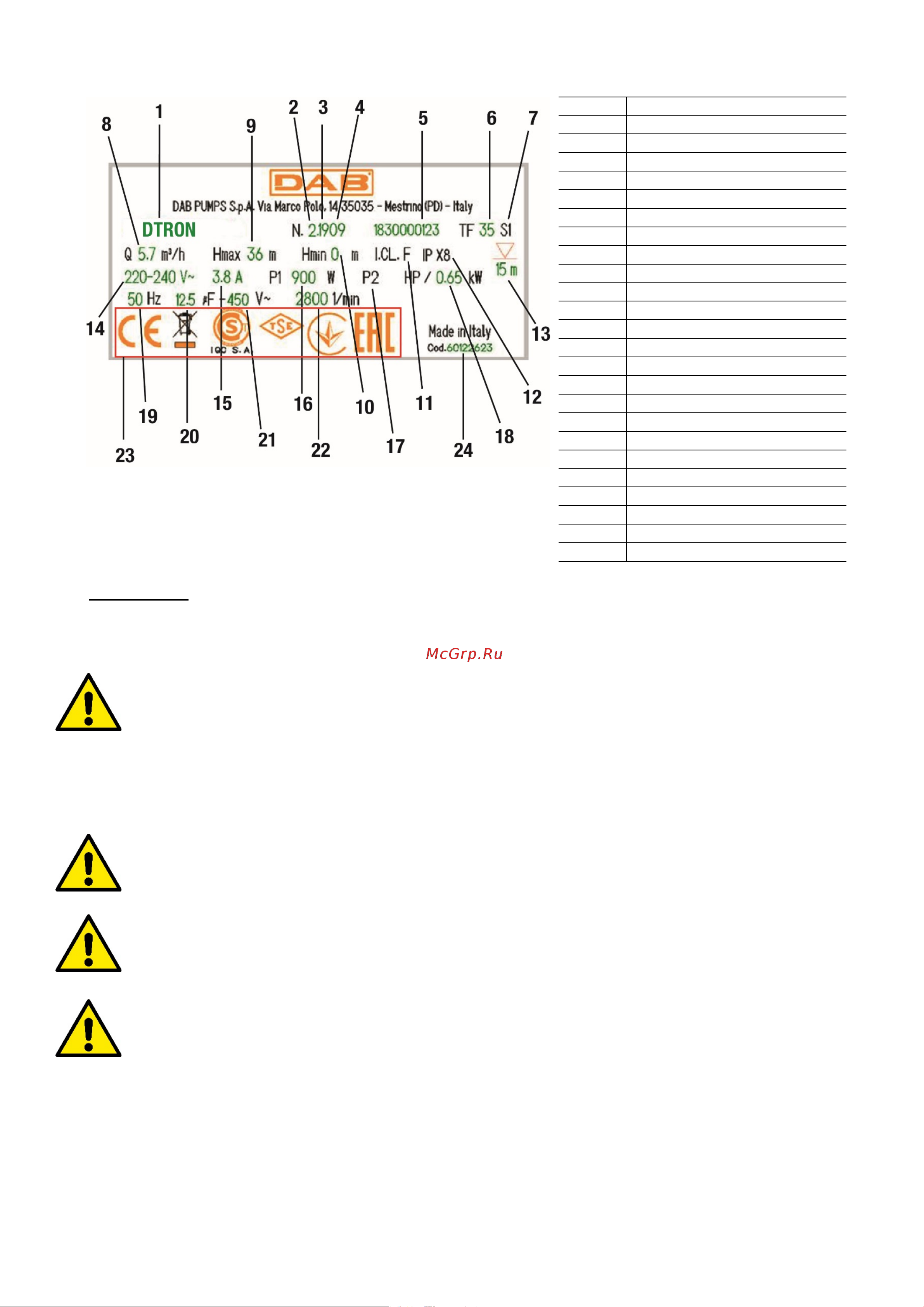

Afb.4 Plaatje
Pos.
Beschrijving
1
Beschrijving
2
Revisie
3
Jaar
4
Week
5
Serienummer
6
Max. vloeistoftemperatuur
7
Gebruik
8
Opbrengst
9
Max. opvoerhoogte
10
Min. opvoerhoogte
11
Isolatieklasse
12
Beschermingsgraad
13
Onderdompelbaarheid
14
Nominale spanning
15
Ampère
16
P1
17
P2 pk
18
P2 kW
19
Frequentie
20
Capaciteit condensator
21
Spanning
22
Nom. toerental
23
Logo’s
24
Pompcode
2 INSTALLATIE
Controleer het volgende voordat u de pomp in werking stelt:
De spanning en frequentie op het plaatje met elektrische gegevens van de pomp moeten overeenkomen met de gegevens van
het elektriciteitsnet.
De voedingskabel van de pomp of de pomp zelf mogen niet beschadigd zijn.
De elektrische aansluiting moet op een droge plek worden gemaakt, beschermd tegen eventuele overstromingen.
Het elektrische systeem moet voorzien zijn van een lekstroomschakelaar met I ∆n ≤ 30 mA en een deugdelijke aarding.
Eventuele verlengsnoeren moeten voldoen aan de geldende normen
2.1 Mechanische installatie
Installeer de pomp op een plaats waar hij niet kan bevriezen.
Wanneer de pomp inactief blijft bij een temperatuur onder 0 °C, moet worden verzekerd dat er geen water achtergebleven is dat
de pomp kan beschadigen door te bevriezen.
Hang de pomp op door het koord door het gat te leiden (zie afbeelding 5). De pomp niet ophangen aan de handgreep.
De terugslagklep niet in de buurt van de persleiding van de pomp monteren (d.w.z. op een afstand van minder dan 1 m (3.28ft)).
De pomp heeft namelijk al een ingebouwde terugslagklep in de persleiding.
De pompen DTRON2 bevatten al een klein expansievat, afgesteld voor terugslagen en kleine verliezen.
Om het aantal starts van de pomp te verlagen kan er een hulptank van 2 liter worden gemonteerd (afbeelding 6, A).
Als u nog een terugslagklep wilt monteren (afbeelding 6, B) wordt aanbevolen deze na de hulptank te plaatsen.
Stel de motor niet bloot aan te veel starts per uur. Het wordt dringend aanbevolen niet meer dan 60 keer per uur te starten.
Geadviseerd wordt om leidingen te gebruiken met een diameter van minimaal 1”, om mindere prestaties van de pomp te vermijden
