2 Fr

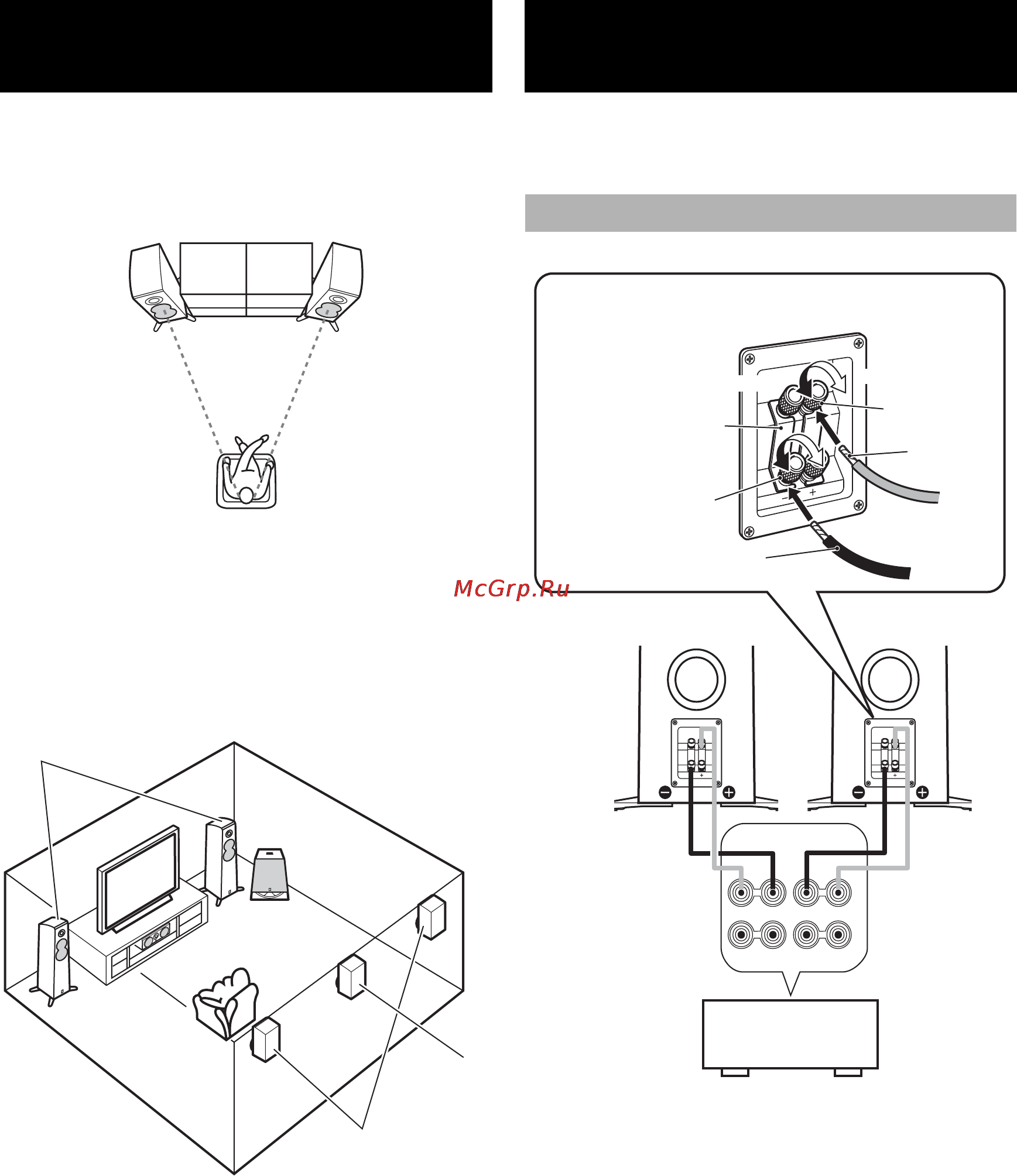

■ Utilisation comme enceintes stéréo à
2 canaux
Une meilleure image stéréo est obtenue si les enceintes sont
légèrement orientées vers l’auditeur.
■ Utilisation des enceintes avant dans un
système multi-canaux
Positionnez les enceintes de chaque côté du téléviseur. Le
positionnement des enceintes est important, car il détermine la
qualité sonore du système multi-canaux. Placez les enceintes par
rapport à votre position d’écoute habituelle en vous référant au
mode d’emploi fourni avec votre amplificateur.
Remarques
• Pour éviter les interférences et la dégradation des couleurs
de l’image, n’installez pas les enceintes trop près du
téléviseur. Le cas échéant, éloignez-les du téléviseur d’au
moins 20 cm.
• Pour éviter de trébucher sur les câbles des enceintes et de
vous blesser, fixez les câbles au sol.
Ce système d’enceintes prend en charge des connexions
standard ou à deux fils. Avant de réaliser les connexions,
assurez-vous que l’amplificateur est hors tension.
• Connectez les bornes d’entrée à vis situées à l’arrière des
enceintes aux bornes de sortie d’enceinte de l’amplificateur (ou
du récepteur) à l’aide d’un câble d’enceinte.
• Connectez les bornes (+) de l’amplificateur (ou du récepteur) à
la borne (+) de chaque enceinte en vous assurant de respecter
les fils de couleur du câble. Utilisez l’autre fil du câble pour
connecter les bornes (–) des composants.
• Connectez une enceinte aux bornes gauche (G) de votre
amplificateur et l’autre enceinte aux bornes droites (D) en
respectant les polarités + et –. Si vous inversez les polarités
d’une enceinte, le son ne sera pas naturel et manquera de graves.
DISPOSITION DES
ENCEINTES
NS-F700
Caisson de graves
Centre
Surround
Surround
arrière
CONNEXIONS À VOTRE
AMPLIFICATEUR
Connexions standard
SPEAKERS
A
B
L
R
+
+
–
–
Laissez les plaques de court-circuit en place lors de la
connexion.
Plaque de
court-circuit
Desserrer
Noir (–)
Gaine isolante
Serrer
Rouge (+)
Câble
dénudé
NS-F700
Prises de sortie
d’enceinte sur
l’amplificateur (ou
du récepteur)
Amplificateur ou
récepteur
NS-F700
