![Yamaha NS-F700 White [4/36] Standard connections](/img/pdf.png)
Yamaha NS-F700 White [4/36] Standard connections

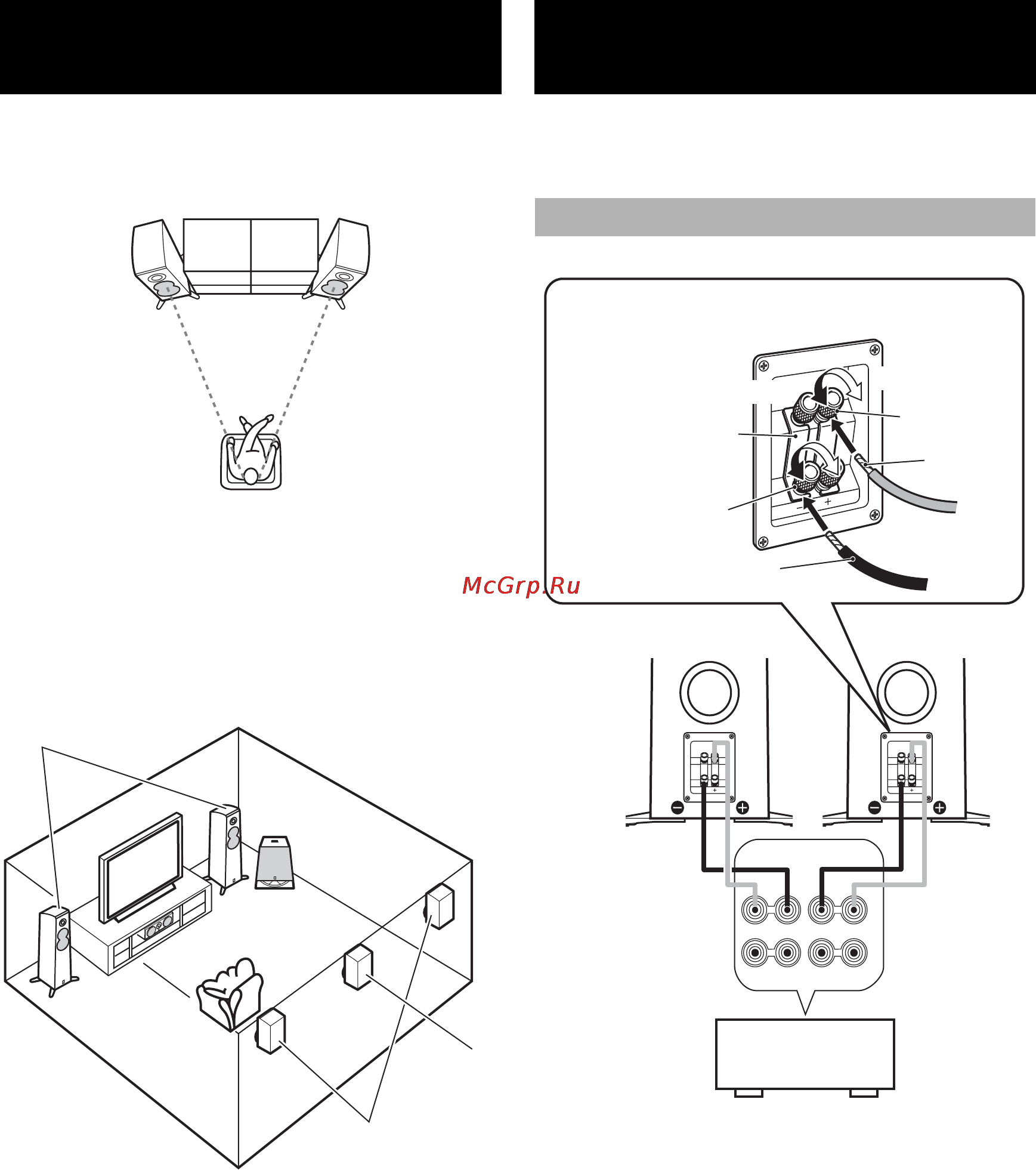

![Yamaha NS-F700 White [4/36] Standard connections](/views2/1088405/page4/bg4.png)
2 En
■ Using as 2ch stereo speakers
Better stereo images will be obtained when the speakers are
slightly angled in towards the listeners.
■ Using as front speakers in a multi channel
system
Position the speakers on both sides of the TV. The positioning of
speakers is important, since this dictates the overall sound quality
of the multi channel system. Set up the speakers on the basis of
your listening position by following the owner’s manual supplied
with your amplifier.
Notes
• Placing this unit too close to a CRT TV set might impair
picture color or create a buzzing noise. Should this happen,
move the speaker away (more than 20 cm (7-7/8”)) from the
TV set.
• To avoid accidents resulting from tripping over loose
speaker cables, fix them to the floor.
This speaker system is capable of standard connections and bi-
wire connection. Before making connections, make sure that
the amplifier is switched off.
• Connect the screw-type input terminals at the rear of the
speakers to the speaker output terminals of the amplifier (or
receiver) with the speaker cable.
• Connect the (+) terminals on the amplifier (or receiver) to the
(+) terminal of each speaker, making sure to confirm the color-
coded wire of the cable at each end. Use the other wire of the
cable to connect the (–) terminals of the components.
• Connect one speaker to the left (marked L) terminals of your
amplifier, and another speaker to the right (marked R)
terminals, making sure not to reverse the polarity (+, –). If one
speaker is connected with reversed polarity the sound will be
unnatural and lack bass.
PLACING THE
SPEAKERS
NS-F700
Subwoofer
Center
Surround
Surround
back
CONNECTIONS TO YOUR
AMPLIFIER
Standard connections
SPEAKERS
A
B
L
R
+
+
–
–
Leave the short bars in place when connecting.
Short bar
Loosen
Black (–)
Insulation
coating
Tighten
Red (+)
Bare wire
NS-F700
Speakers output
terminals of the
amplifier (or receiver)
Amplifier or
Receiver
NS-F700
