3 Zh
中文
■ 如何连接
1 松开旋钮。
2 如下所示，剥去每根电缆末端 10 mm 绝缘层，然后将露出
的导线整齐并紧紧地拧在一起。
3 插入裸线。
4 拧紧旋钮并紧固电缆。
轻拉端子上的电缆，检查连接是否牢固。
注意
• 请勿使裸露的扬声器电线互相接触，否则可能损坏扬声器
或放大器，或同时损坏两者。
• 请勿将绝缘部分插入孔中。否则可能没有声音。

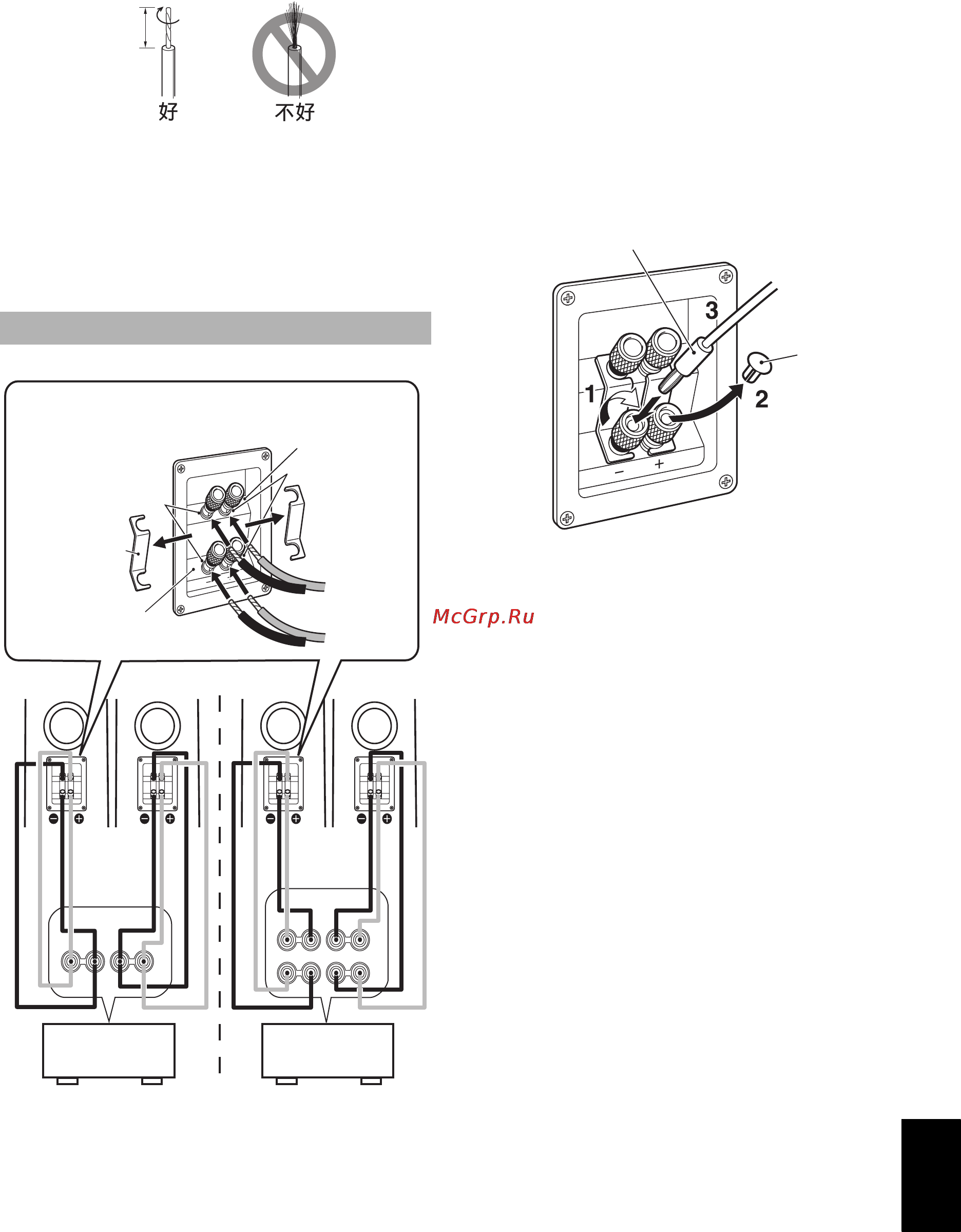

■关于双线输入连接
本扬声器系统可进行双线输入连接。若要将扬声器连接到放
大器 （或接收机）的输出端子，则每个中频 / 低频扬声器
和高频扬声器使用两对电缆，而不是进行标准连接。
此类型连接可减少因电缆的电阻和扬声器的驱动电流引起的
调制失真。
因此，可以获得较纯的音质。
若要使用双线输入连接，首先从端子上取下压板，然后使用
两对电缆将中频 / 低频扬声器和高频扬声器分别连接到放大
器。
■使用香蕉插头时
注意
除非使用香蕉插头，否则请勿拔出此盖子。
1 拧紧端子旋钮。
2 朝身体方向拉盖子将其拔出。
3 只需将香蕉插头插入端子。
注意
请使用合适工具拆卸盖板。赤手拆卸可能会伤害手指。
双线输入连接
10 mm
++– –
SPEAKERS
L
R
SPEAKERS
A
B
L
R
++––
连接前先取下压板。
黑色 （-）
压板
红色 （+）
高频扬声器
端子
NS-F700 （R）
放大器或接收机
中频 / 低频扬声器
端子
NS-F700 （L） NS-F700 （R） NS-F700 （L）
放大器或接收机
应同时选择 SPEAKERS A 和 B。
香蕉插头
盖子
