2 De
■ Verwendung als 2-Kanal-
Stereolautsprecher
Wenn die Lautsprecher in Richtung Hörposition leicht
angewinkelt aufgestellt werden, wird ein besseres Stereo-
Klangbild erzielt.
■ Verwendung als Frontlautsprecher
innerhalb eines Mehrkanal-Systems
Stellen Sie die Lautsprecher auf beiden Seiten des Fernsehgerätes
auf. Die Position der Lautsprecher ist hier von großer Wichtigkeit,
da dies einen entscheidenden Einfluss auf die Gesamt-Tonqualität
des Mehrkanal-Systems hat. Stellen Sie die Lautsprecher je nach
Hörposition anhand der im Lieferumfang des Verstärkers
enthaltenen Bedienungsanleitung auf.
Hinweise
• Wenn Sie dieses Gerät zu nah an einem Fernsehgerät
aufstellen, können Bildstörungen oder ein summendes
Geräusch auftreten. Sollte dies passieren, stellen Sie den
Lautsprecher weiter entfernt (mehr als 20 cm) vom
Fernsehgerät auf.
• Befestigen Sie die Kabel am Boden, um Unfälle durch lose
Lautsprecherkabel zu verhindern, über die jemand
stolpern kann.
Dieses Lautsprechersystem kann unter Verwendung der
Standardanschlüsse und mit Doppelkabeln angeschlossen
werden. Vergewissern Sie sich, dass der Verstärker
ausgeschaltet ist, bevor Sie die Anschlüsse durchführen.
• Verbinden Sie die Eingänge mit Schraubbefestigung an der
Rückseite der Lautsprecher über das Lautsprecherkabel mit den
Lautsprecher-Ausgängen des Verstärkers (oder Receivers).
• Schließen Sie die (+)-Anschlüsse am Verstärker (oder
Receiver) an die (+)-Anschlüsse des jeweiligen Lautsprechers
an und stellen Sie sicher, dass die Farbcodierung am Kabelende
berücksichtigt wird. Verbinden Sie die (–)-Anschlüsse der
Komponenten über die andere Ader des Kabels.
• Schließen Sie einen Lautsprecher an die linken Anschlüsse des
Verstärker an (durch L markiert) und dann den anderen
Lautsprecher an die rechten Anschlüsse (durch R markiert),
wobei unbedingt darauf geachtet werden muss, dass die
Polarität nicht vertauscht wird (+, –). Falls ein Lautsprecher mit
umgekehrter Polarität angeschlossen wird, wirkt die
Tonwiedergabe unnatürlich und kraftlos.

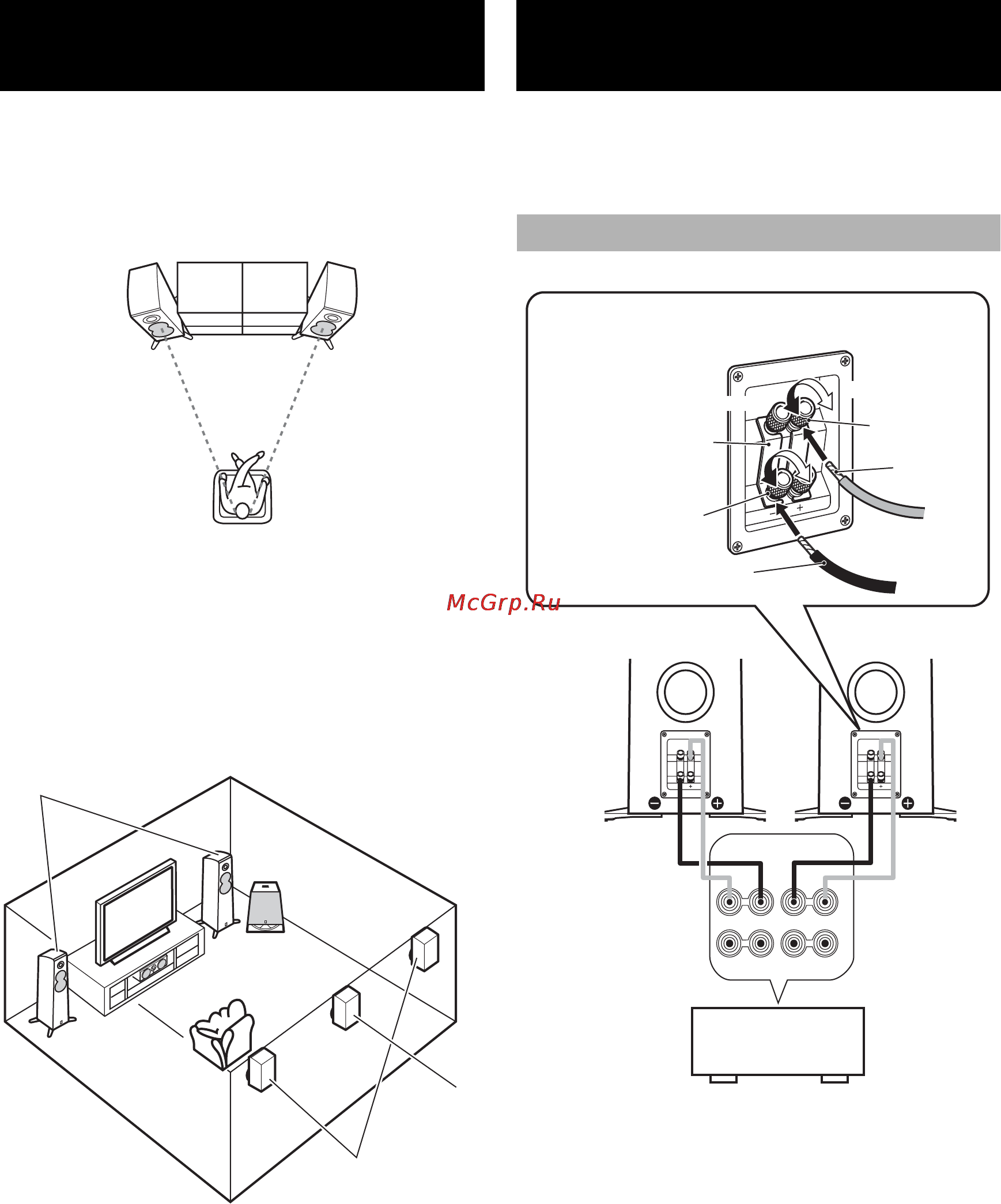

AUFSTELLEN DER
LAUTSPRECHER
NS-F700
Subwoofer
Center-
Lautsprecher
Surround-
Lautsprecher
Hintere
Surround-
Lautspreche
r
ANSCHLUSS AN DEN
VERSTÄRKER
Standard-Anschlüsse
SPEAKERS
A
B
L
R
+
+
–
–
Beim Anschließen die Überbrückungsleisten nicht abnehmen.
Überbrückungsleiste
Lösen
Schwarz (–)
Isolierung
Festziehen
Rot (+)
Abisoliertes
Kabel
NS-F700
Lautsprecher-
Ausgangsklemmen
des Verstärkers (oder
Receivers)
Verstärker oder
Receiver
NS-F700
