3. СБОРКА СТАНКА

3.1 Распаковка и очистка

Масса станка более 200 кг. Соблюдайте

осторожность при его перемещении. При

операции по подъёму машины необходимо

задействовать как минимум 2-х человек.

Удалите защитную антикоррозионную смазку

с поверхности столов и всех неокрашенных деталей.

Для ее снятия используйте мягкую ткань и очисти-

тель (например,

цитрусовый обезжириватель

). Не

применяйте для этой цели ацетон, бензин, вещества,

содержащие хлор и т. п. После очистки покройте

поверхность стола воском. Излишки воска удалите

для предотвращения его попадания на заготовки.

3.2 Сборка станка

3.2.1 Установка устройства

перемещения

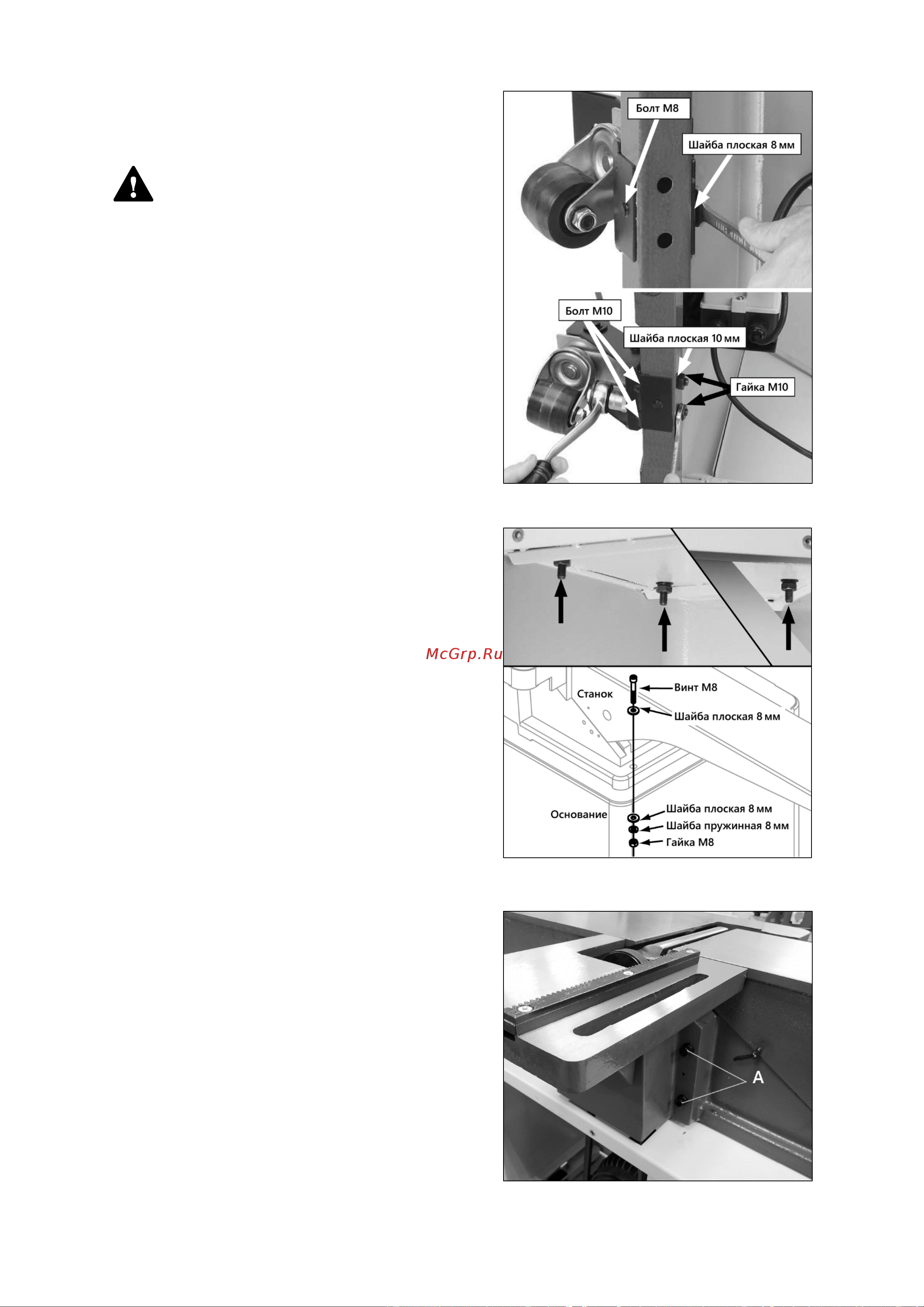

Для установки устройства перемещения положите

основание станка на бок, чтобы получить доступ

внутрь.

Прикрепите устройство перемещения к основанию

при помощи крепежа, входящего в комплект

поставки (рис. 6).

Поставьте основание в вертикальное положение.

3.2.2 Установка фуговальных столов

С помощью ассистента/ов поднимите станок на

основание.

Выровняйте установочные отверстия на станке

и станине.

Прикрепите станок к станине при помощи винтов

М8-1.25×50, шайб и гаек (рис. 7).

3.2.3 Установка кронштейна

параллельного упора

Прикрепите к фуговальным столам при помощи 4-х

винтов А, пружинных и плоских шайб кронштейн

параллельного упора (рис. 8).

Рисунок 8.

Рисунок 6.

Рисунок 7.
