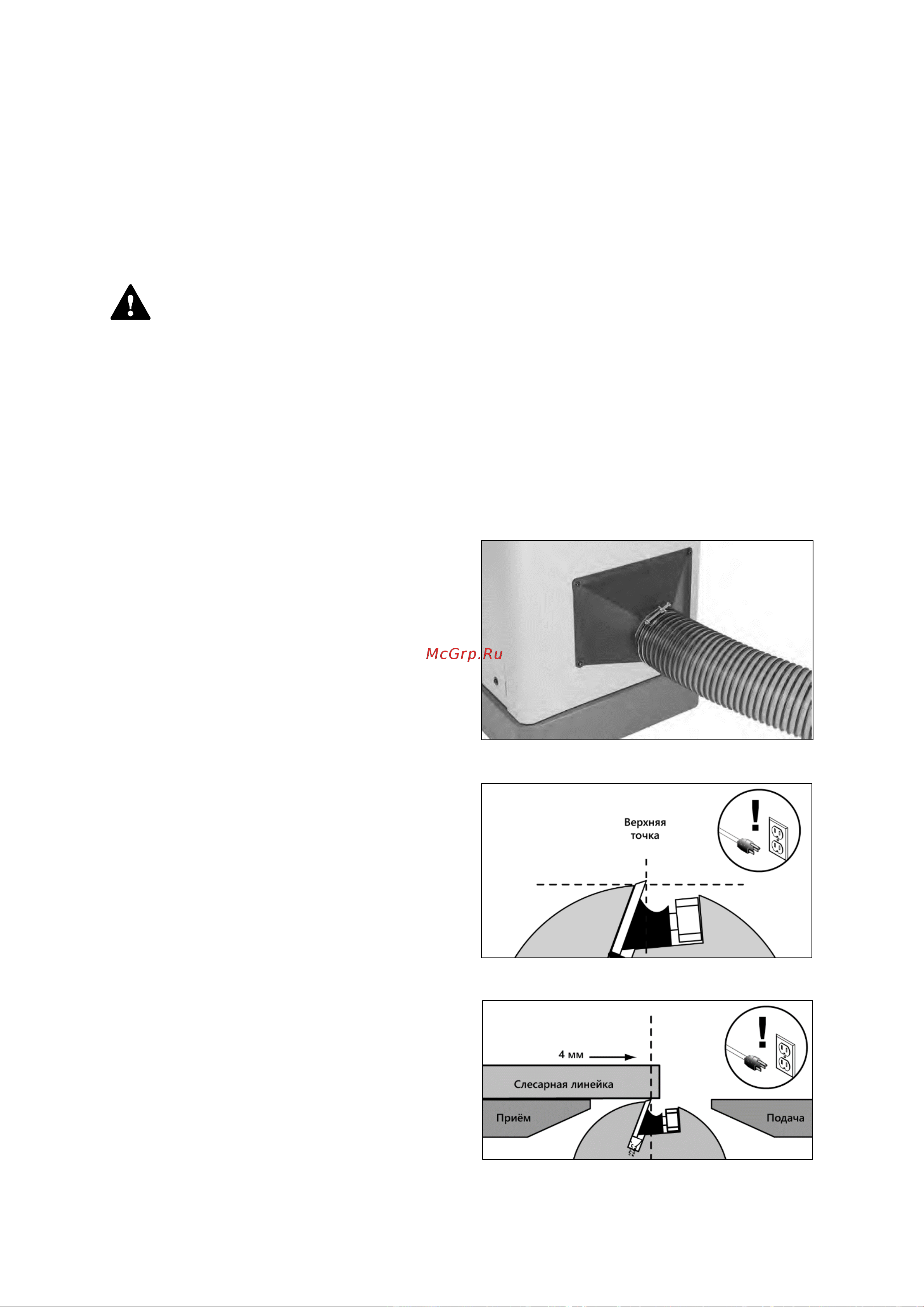

15
3.3 Размещения станка
Убедитесь, что поверхность, на которой размещен станок, будет выдерживать его массу.
Некоторые типы полов требуют дополнительного укрепления, чтобы выдержать нагрузку от
станка и оператора.
При выборе места для станка примите во внимание существующие и возможные нужды, размер
заготовок, место для внешних опор, рабочих столов и других станков.
3.4 Сбор отходов резания
Данный станок создает существенное количество пыли во время работы. Сократите
риск легочных заболеваний, надевая респиратор и используя вытяжную установку.
Рекомендованная скорость потока на патрубке для отвода стружки: 11,33 м
3
/мин.
Установите патрубок для отведения отходов (рис. 17), используя четыре винта М5-0,8×16 и пло-
ские шайбы.
Чтобы подключить станок к вытяжной установке присоедините отводящий шланг вытяжки
к патрубку на основании станка, зафиксируйте его хомутом.
Замечание: плотность соединения важна для эффективного удаления отходов резания.
4. НАСТРОЙКА
И ПОДГОТОВКА К РАБОТЕ
4.1 Настройка приёмного стола
Высота стола приема должна быть такой же как
высота ножей в верхней точке (рис. 18). Если стол
приема расположен слишком низко, заготовка
будет приобретать конусность от переднего
к заднему краю. Если стол подачи расположен
слишком высоко, заготовка ударится в край стола
во время реза, что увеличит риск обратной
отдачи.
4.2 Настройка стола подачи
Чтобы установить высоту стола подачи:
Отключите станок от сети.
Отодвиньте кожух строгального вала в сто-
рону или уберите его, снимите заднюю
стенку основания станка.
Расположите слесарную линейку на столе
приема так, чтобы он дотягивался до
строгального вала и вращайте вал за шкив
до тех пор, пока один из ножей не окажется
в верхней точке (рис. 19).
При правильной установке нож будет лишь
слегка касаться слесарной линейки в верх-
ней точке, а линейка должна продвинуться
на 4 мм в сторону стола приема при враще-
нии шкива.
Если нож поднимает слесарную линейку над
столом или стол находится ниже линейки,
Рисунок 17.
Рисунок 18.
Рисунок 19.
