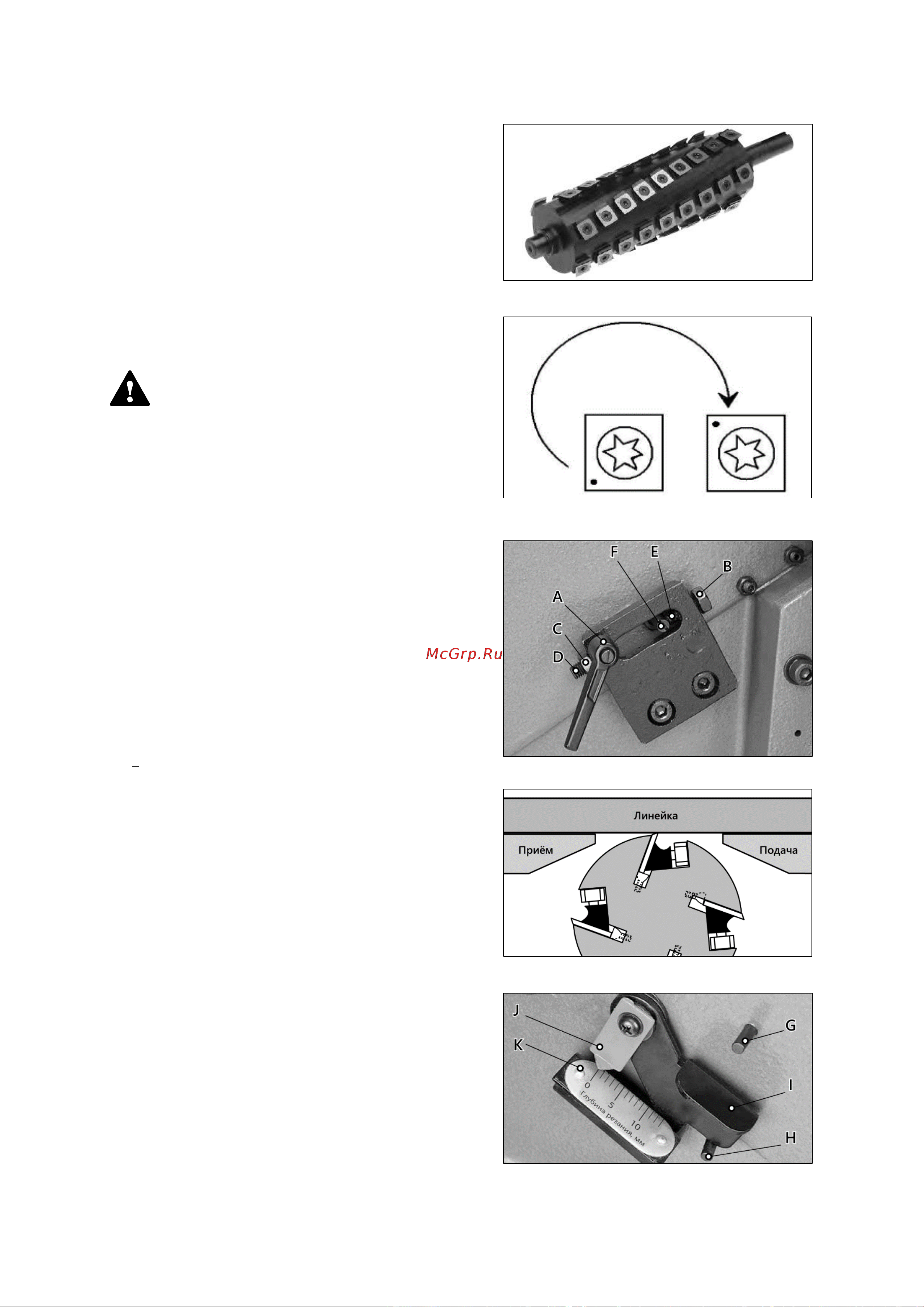

![Белмаш J200/1800AMR (230 В) [24/37] Замена и переустановка ножей для модели belmash j200 1800amrh](/views2/1885147/page24/bg18.png)
24
6.7 Замена и переустановка ножей (для модели BELMASH J200/1800AMRH)
Модель BELMASH J200/1800AMRH оснащена ноже-
вым сегментированным валом helical с твердосплав-
ными пластинами (рис. 44). Они имеют квадратную
форму. Если один из краев затупился или разрушился,
вы можете просто повернуть пластину на 90 градусов
и получите новую режущую кромку (рис. 45).
Если вы уже использовали все четыре режущие
кромки пластины, замените пластину на новую.
Всегда располагайте метку в виде точки в тоже самое
положение во время установки новой пластины,
чтобы соблюсти последовательность вращения.
Отключите станок от сети и снимите
верхнюю крышку. Используйте перчатки,
чтобы очистить пластину и винт от
опилок и грязи. Открутите пластину
и поставьте новую.
Важно очистить винт и вал от грязи. Если грязь
застрянет в пространстве между пластиной и валом,
то пластина не будет правильно выровнена, что
приведет к плохому качеству реза.
6.8 Калибровка стола подачи
Откалибровать высоту стола подачи можно регули-
руя указатель J шкалы глубины резания K (рис. 48).
Необходимые инструменты: слесарная линейка,
шуруповерт, рожковый ключ 14 мм, шестигранный
ключ.
Чтобы откалибровать глубину шкалы:
Установите высоту стола приёма в соответствии
с п.п 4.2.
Уберите защитный кожух строгального вала.
Открутите контргайку B на ограничителе
высоты (рис. 46) и выкрутите винт Е так, чтобы
он не препятствовал столу подачи при его
подъеме.
Расположите линейку одним концом на столе
подачи, а другим на столе приёма.
Отрегулируйте стол подачи так, чтобы он был на
одном уровне со столом приёма (рис. 47).
При помощи шуруповерта, отрегулируйте
указатель шкалы точно на «0» (рис. 48).
Зафиксируйте винт Е в нужном положении
контргайкой B.
Стол подачи имеет винты-ограничители D и E
(рис. 46), которые позволяют быстро перенастра-
ивать стол подачи между финишными и черновыми
резами.
Рисунок 45.
Рисунок 44.
Рисунок 47.
Рисунок 46.
Рисунок 48.
