14
3.2.6 Установка маховиков и рукоятки
наклона параллельного упора
Зафиксируйте маховики стола приема и подачи
при помощи винтов с круглой головкой и плоских
шайб, предустановленных на валу маховика, как
показано на рис. 13. Прикрепите ручки к каждому
маховику.
Установите рукоятку наклона параллельного
упора, как показано на рис. 14.
3.2.7 Установка ограждения ножевого
вала
Отодвиньте параллельный упор в крайнее
положение.
Уберите установочный винт c раздвоенного
конца оси ограждения строгального вала
(рис. 15).
Поверните возвратный механизм против часовой
стрелки и удерживая его, вставьте ось вниз в уста-
новочное отверстие на столе.
Внимание: кожух сначала может не полностью
сесть в отверстие. Однако вращение кожуха
позволит полностью посадить вал в отверстие.
Вкрутите винт в раздвоенный конец оси
ограждения строгального вала.
Внимание: ограждение строгального вала
должно всегда возвращаться в закрытое
положение над валом, если оно не снято.
Протестируйте ограждение, повернув его против
часовой стрелки и отпустив. Оно должно
вернуться и расположиться над строгальным
валом без волочения по столам. Если кожух
цепляет столы, ослабьте винт, поднимите кожух.
Если кожух не встает на место, снимите его
и повторите операцию установки.
3.2.8 Установка кронштейна
выключателя
Прикрепите выключатель с кронштейном при
помощи винтов, пружинных плоских шайб
(рис. 16).
Протяните излишки кабеля выключатель через
отверстие в станине и подключите его кабелю
электродвигателя.
Установите на место заднюю панель основания.

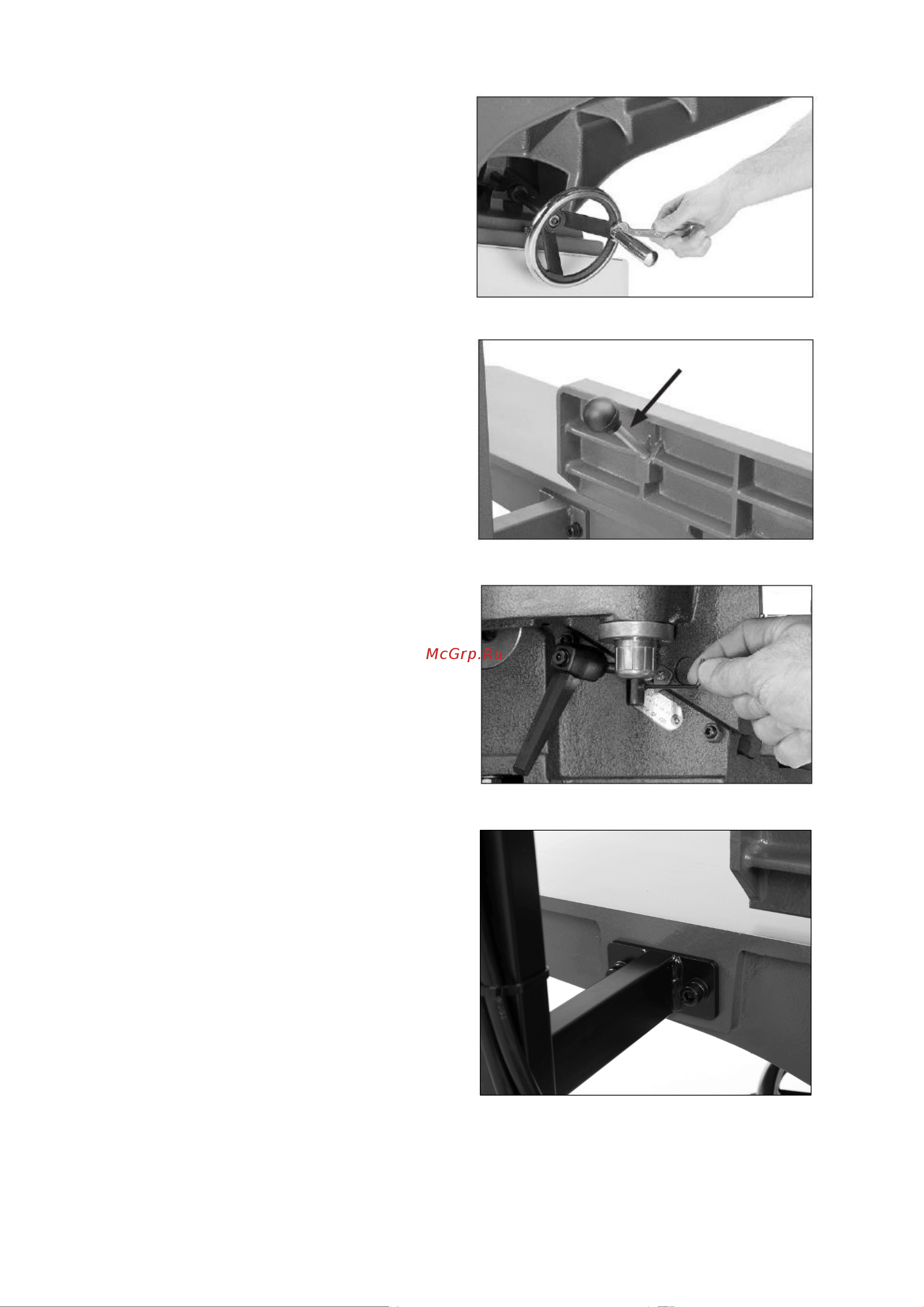

Рисунок 13.
Рисунок 14.
Рисунок 15.
Рисунок 16.
