Белмаш J200/1800AMR (230 В) [25/37] Установка ограничителей параллельного упора

Для большинства операций рекомендуется установить минимальную глубину реза не более 1 мм

и максимальную глубину реза не более 3 мм. Не превышайте глубину реза 3 мм за один проход

на данном станке, иначе может произойти обратная отдача заготовки, что ведет к травматизму.

Винт-ограничитель Е контролирует диапазон движения стола вверх винт D - вниз. Контргайки С

и В фиксируют винты E и D в нужном положении.

Ограничитель глубины I (рис. 48) на шкале K позволяет оператору установить максимальную

глубину реза до 1 мм.

Чтобы активировать ограничитель I, установите его как показано на рис. 48. Чтобы деактиви-

ровать ручку, поднимите стол на отметку «0», поднимите вверх до упора в штифт G ограничитель

I и удерживайте его, опустите стол до требуемой высоты.

6.9 Установка ограничителей параллельного упора

Ограничители упрощают работу по регулировке наклона параллельного упора под 45, 90, 135

градусов.

Необходимые инструменты: уголок 45°, уголок 90°, малка, рожковые ключи 10 и 14 мм.

Чтобы установить параллельный упор под 45 градусов:

 При помощи малки установите параллельный упор под углом 45 градусов (рис. 49).

 Открутите контргайку (рис. 50).

 Регулируйте винт-ограничитель под 45 градусов до тех пор, пока он не коснется задней части

кронштейна направляющей параллельного упора.

 Затяните контргайку.

Чтобы установить параллельный упор под 90 градусов (рис. 51):

 При помощи малки установите параллельный упор под углом 90 градусов (рис. 51).

 Переведите ограничитель в положение, показанное на рис. 52.

 Ослабьте контргайку болта-ограничителя упора под 90 градусов.

 Поворачивайте болт-ограничитель до тех пор, пока он не коснется винта.

 Затяните контргайку.

Чтобы установить параллельный упор под углом в 45 градусов во внешнюю сторону (135°):

 Установите ограничитель как показано на рис. 54.

 При помощи малки установите параллельный упор под 135 градусов (рис. 53).

 Ослабьте контргайку болта-ограничителя параллельного упора под 135 градусов (рис. 54).

 Откручивайте болт ограничителя параллельного упора под 135 градусов до тех пор, пока он

не коснется задней части параллельного упора.

 Затяните контргайку.

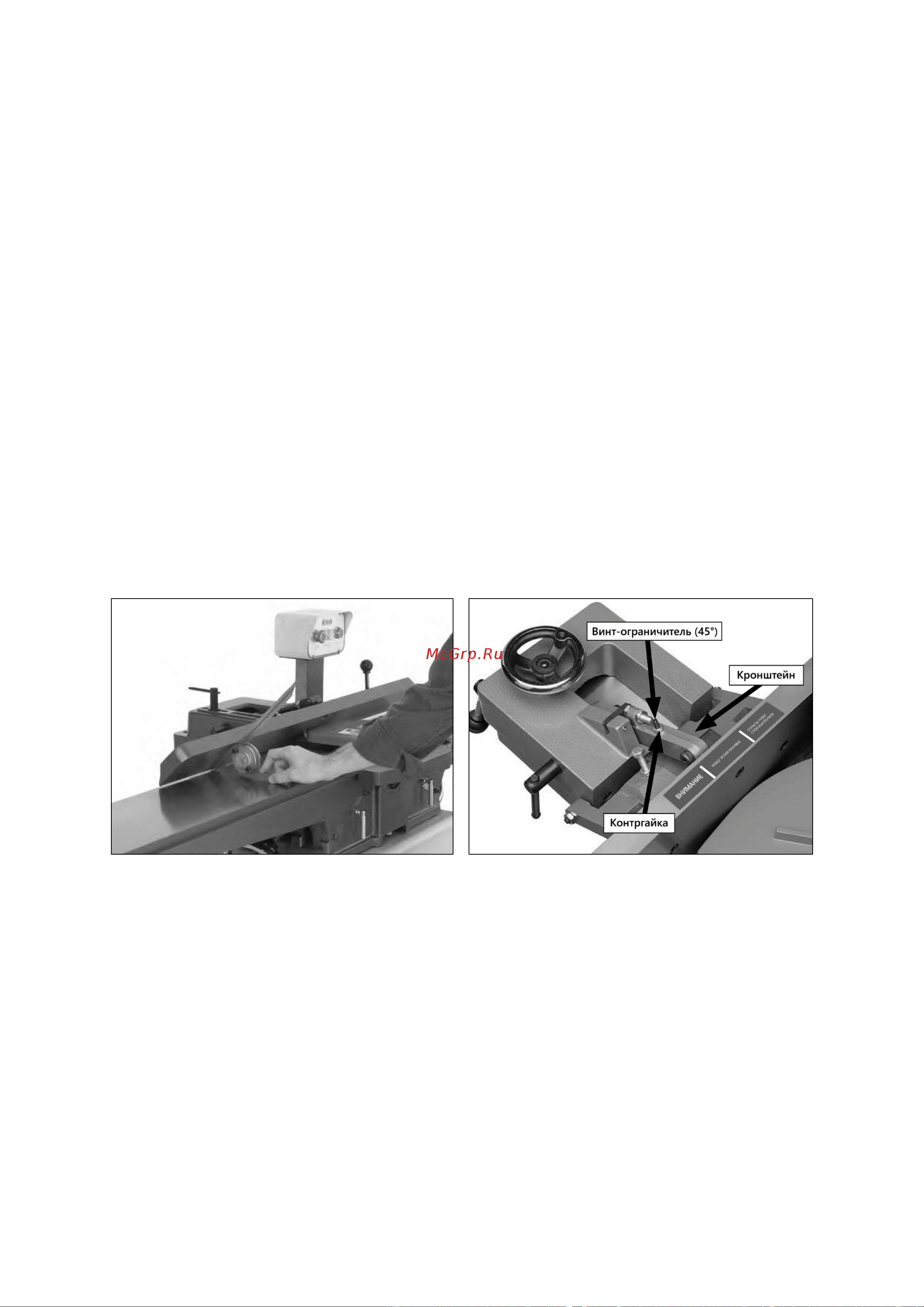

Рисунок 49.

Рисунок 50.
