Белмаш J200/1800AMR (230 В) [26/37] Регулировка клиньев

6.10 Регулировка клиньев

Клинья уменьшают излишний люфт в подвижности столов и контролируют легкость перемещения

столов вверх и вниз. Необходимые инструменты: рожковый ключ 10 мм, шестигранный ключ 3 мм.

Чтобы настроить клинья стола:

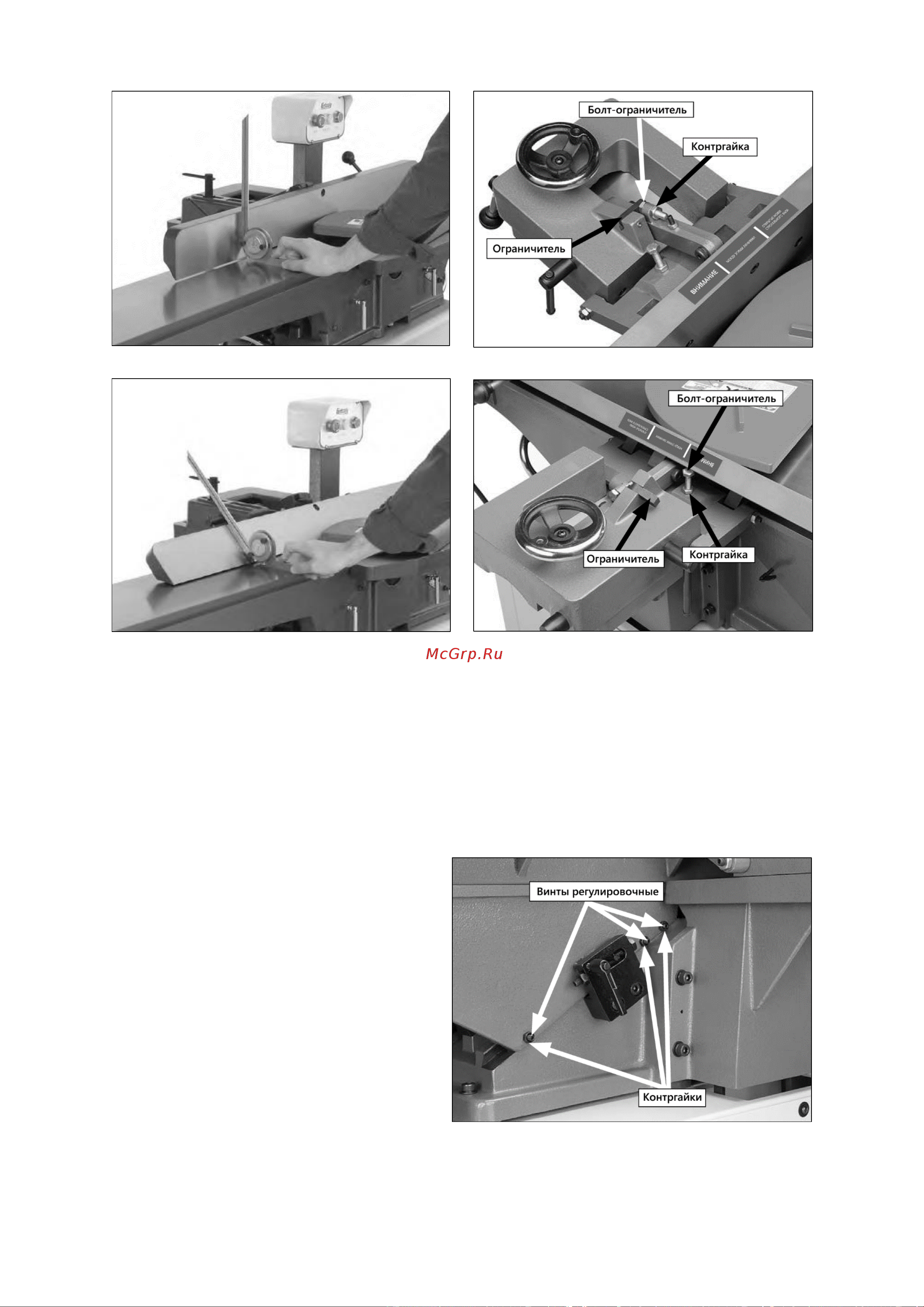

 При помощи гаечного ключа 10 мм, ослабьте три контргайки клина стола подачи на задней

части фуговального станка (рис. 55).

 Смажьте клинья при необходимости.

 При помощи шестигранника 3 мм, слегка

затяните установочные винты, затем

проверьте движение столов вверх и

вниз. Настройте регулировочные винты

при необходимости так, чтобы соблю-

дался баланс между минимальным

люфтом и легкостью движения.

Замечание: сильная затяжка клиньев

уменьшает люфт, но увеличивает усилие

для перемещения стола.

Аналогично настройте стол приёма и сма-

жьте его ходовой винт по необходимости.

Установите высоту стола приёма согласно

п.п 4.1 «Настройка приёмного стола».

Рисунок 55.

Рисунок 51.

Рисунок 52.

Рисунок 53.

Рисунок 54.
