3.2.4 Установка приводного ремня
Снимите заднюю панель с основания станка.
При помощи рожкового ключа 13 мм, ослабьте
крепеж электродвигателя (рис. 9). Черными
стрелками показан крепеж, позволяющий
изменить высоту положения двигателя. Белыми
стрелками показан крепеж, позволяющий скор-
ректировать положение двигателя в горизон-
тальной плоскости.
Замечание: не откручивайте полностью
болты электродвигателя.
Поднимите электродвигатель вверх,
расположите клиновой ремень вокруг шкива
ножевого вала и электродвигателя. Затем
опустите электродвигатель на ремень.
Проверьте соосность шкивов, чтобы убедиться,
что они стоят ровно, а клиновой ремень не
перекошен (рис. 10, 11).
Если шкивы расположены соосно, тогда
затяните крепление электродвигателя.
Если шкивы расположены не соосно, тогда
открутите установочные винты электродви-
гателя и/или ножевого вала и перемещайте
шкивы внутрь/наружу, чтобы выровнять.
3.2.5 Установка параллельного
упора
Открутите гайку, предустановленную на каретку
параллельного упора. Передвиньте болт как
можно ближе к параллельной направляющей.
Установите каретку с параллельной направ-
ляющей на кронштейн. Болт при этом
поместите в прорезь кронштейна (рис. 10).
Закрутите гайку настолько, чтобы обеспечить
нормальную фиксацию каретки. Перемещение
упора, изменение угла наклона направляющей
подробно изложены в п.п. 4.3-4.5, 6.9

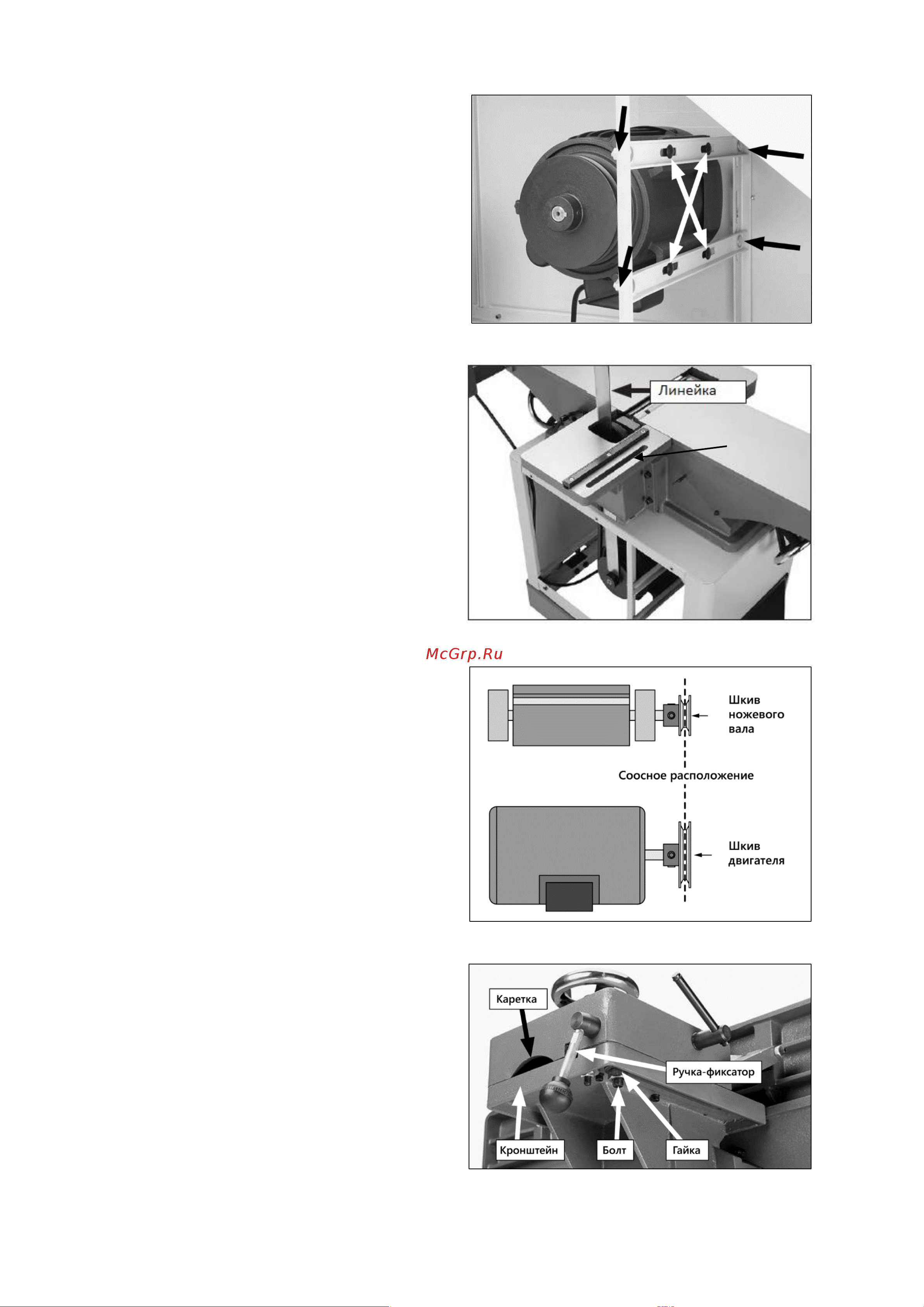

Рисунок 9.
Рисунок 10.
Рисунок 11.
Рисунок 12.
