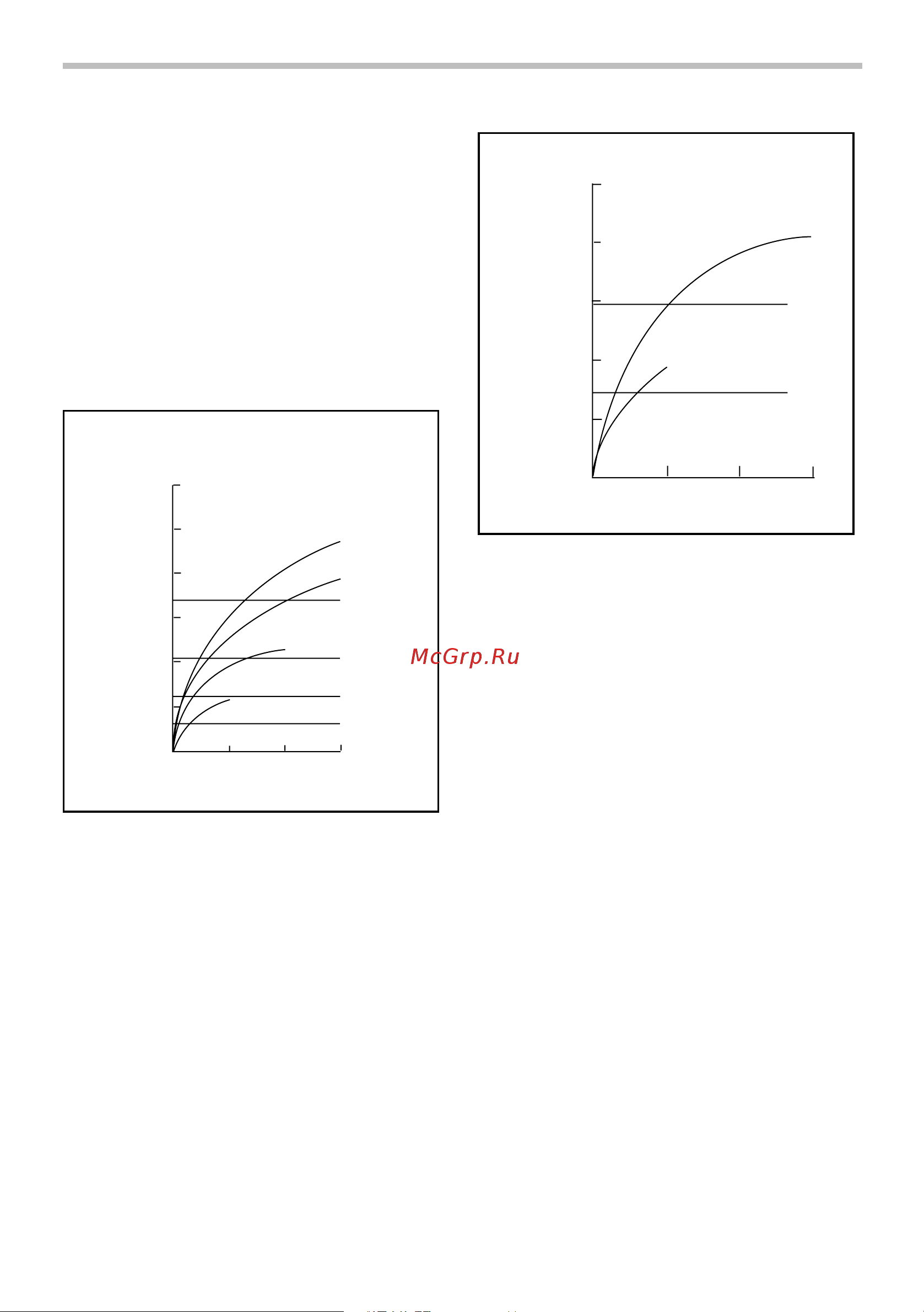

Le couple de serrage peut varier en fonction du type ou
de la dimension de la vis/du boulon, du matériau de la
pièce à fixer, etc. Le rapport entre le couple de serrage
et le temps de serrage est donné à la figure.
NOTE:
• La taille de vis à bois que permet de serrer cet outil
peut varier suivant le type de matériau faisant
l'objet du serrage. Effectuez toujours un essai pour
déterminer la taille de vis à bois qu'il est possible
d'utiliser.
Prise de l'outil
Saisissez l'outil uniquement par la poignée lors de son
utilisation.
M12
M10
M8
80
60
40
20
0
(14)
(29)
(58)
(43)
1.0
2.0
3.0
Boulon standard
N m
(ft.lbs)
M12(1/2")
M10(3/8")
M8(5/16")
(S)
Temps de serrage
Couple de serrage
Couple de serrage adéquat
.
100
120
(87)
(72)
M14(9/16")
M14
(9/16")
(1/2")
(3/8")
(5/16")
009621
M10
M8
80
60
40
20
0
(14)
(29)
(58)
(43)
1.0
2.0
3.0
Boulon à haute résistance
N m
(ft.lbs)
M10(3/8")
M8(5/16")
(S)
Temps de serrage
Couple de serrage
Couple de serrage adéquat
.
100
(72)
(3/8")
(5/16")
009622
Tenez votre outil fermement et placez la panne de
l'embout dans la tête de la vis. Appliquez à l'outil une
pression vers l'avant suffisante pour que la panne ne
glisse pas hors de la vis et mettez le contact.
NOTE:
• Utilisez l'embout qui convient à la tête de la vis/du
boulon utilisé(e).
• Quand vous fixez des vis M8 ou plus petites,
réglez délicatement la pression sur la gâchette de
façon à ne pas endommager la vis.
• Tenez votre outil bien droit sur la vis.
• Si vous serrez la vis plus longtemps que le temps
indiqué dans les figures, la vis ou la pointe de
l'embout risque d'être soumise à une force trop
grande et de foirer ou être endommagée, etc.
Avant de commencer votre travail, effectuez
toujours un essai pour connaître le temps de
serrage qui convient à la vis.
Le couple de serrage dépend d'un certain nombre de
facteurs, comme suit. Une fois le serrage terminé,
vérifiez toujours le couple avec une clé
dynamométrique.
1. Embout ou embout à douille
L'utilisation d'un embout ou un embout à douille
de mauvaise dimension entraînera une réduction
du couple de serrage.
2. Boulon
• Même si le coefficient du couple et la
catégorie du boulon sont les mêmes, le couple
de serrage variera en fonction du diamètre de
boulon.
