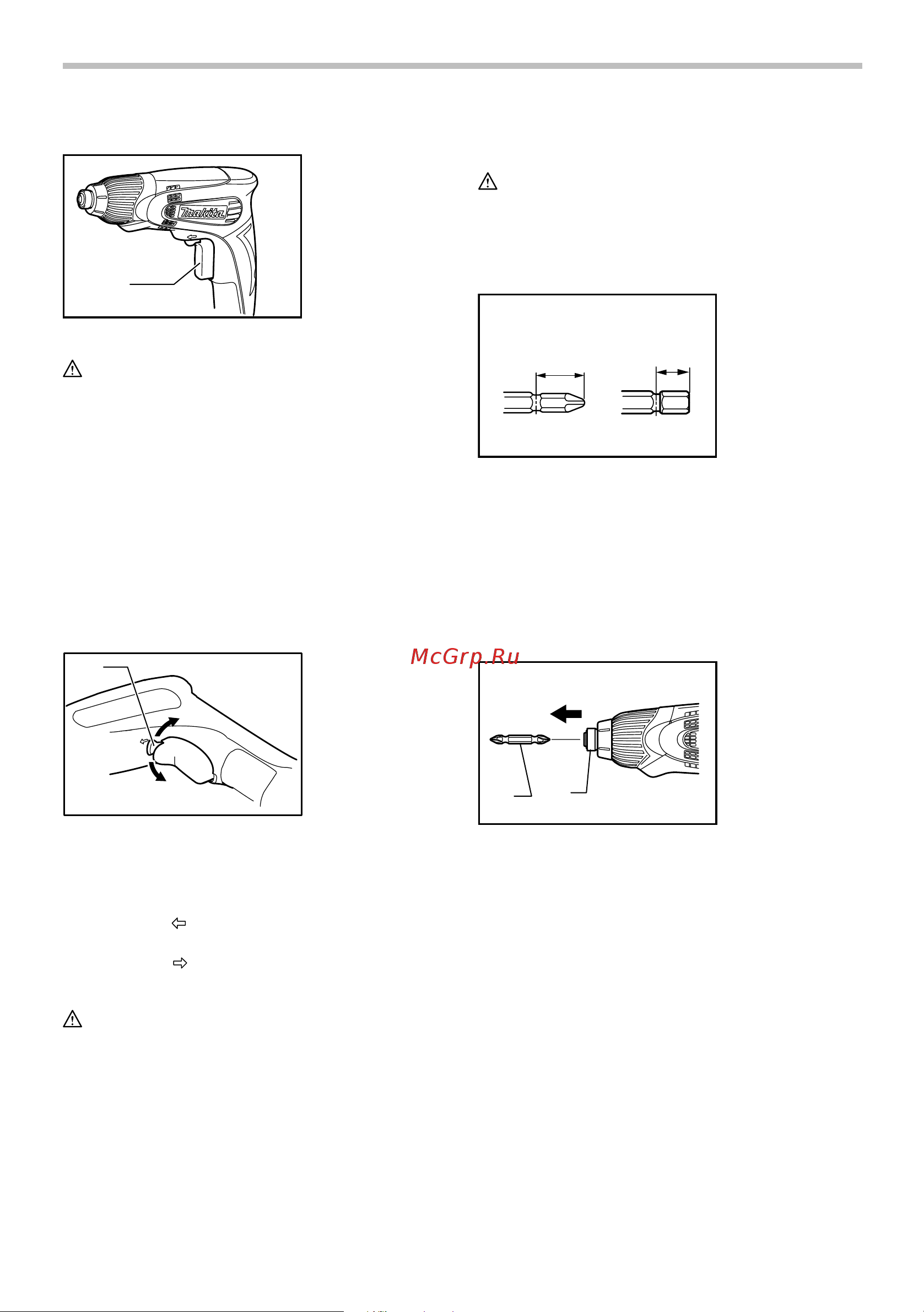

17
Accionamiento del interruptor
1
009615
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición "OFF"
(apagado) cuando lo suelta.
Para poner en marcha la herramienta, simplemente
apriete el gatillo interruptor. La velocidad de la
herramienta aumenta incrementando la presión en el
gatillo. Suelte el gatillo interruptor para parar.
Sujeción de la herramienta
Al realizar alguna operación. No toque la pieza de metal.
Accionamiento del conmutador de inversión
de giro
A
B
1
009616
Esta herramienta cuenta con un conmutador de
inversión que se utiliza para cambiar la dirección de la
rotación. Mueva la palanca del conmutador de inversión
a la posición
(lado A ) para que el eje de la
herramienta rote en el sentido de las agujas del reloj y
en la posición
(lado B) para que rote en el sentido
opuesto al de las agujas del reloj.
PRECAUCIÓN:
• Confirme siempre la dirección de giro antes de la
operación.
• Utilice el conmutador de inversión solamente
después de que la herramienta haya parado
completamente. Si cambia la dirección de giro
antes de que la herramienta haya parado podrá
dañarla.
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Instalar o quitar las puntas para atornillar
12 mm
(15/32”)
9 mm
(3/8”)
001266
Use sólo brocas que cuente con una porción de
inserción como se ilustra en la figura. No utilice ningún
otro tipo de broca de entrada a presión o de entrada
magnética.
1. Para instalar la punta de atornillar, inserte la punta
en el mandril hasta donde sea posible. Para
quitarla, tire del mandril en la dirección que indica
la flecha y luego de la punta con firmeza.
1
2
009617
Para quitar la broca, tire del mandril en la dirección que
indica la flecha y tire de la broca con firmeza.
NOTA:
• Si la punta de atornillar no ha sido insertada en el
mandril hasta el fondo, éste no volverá a su
posición original y no quedará asegurada la punta.
En este caso pruebe volver a insertar la punta de
acuerdo con las indicaciones dadas.
1. Broca
2. Base de mandril
1. Palanca del
conmutador de
inversión de giro
1. Gatillo
interruptor
