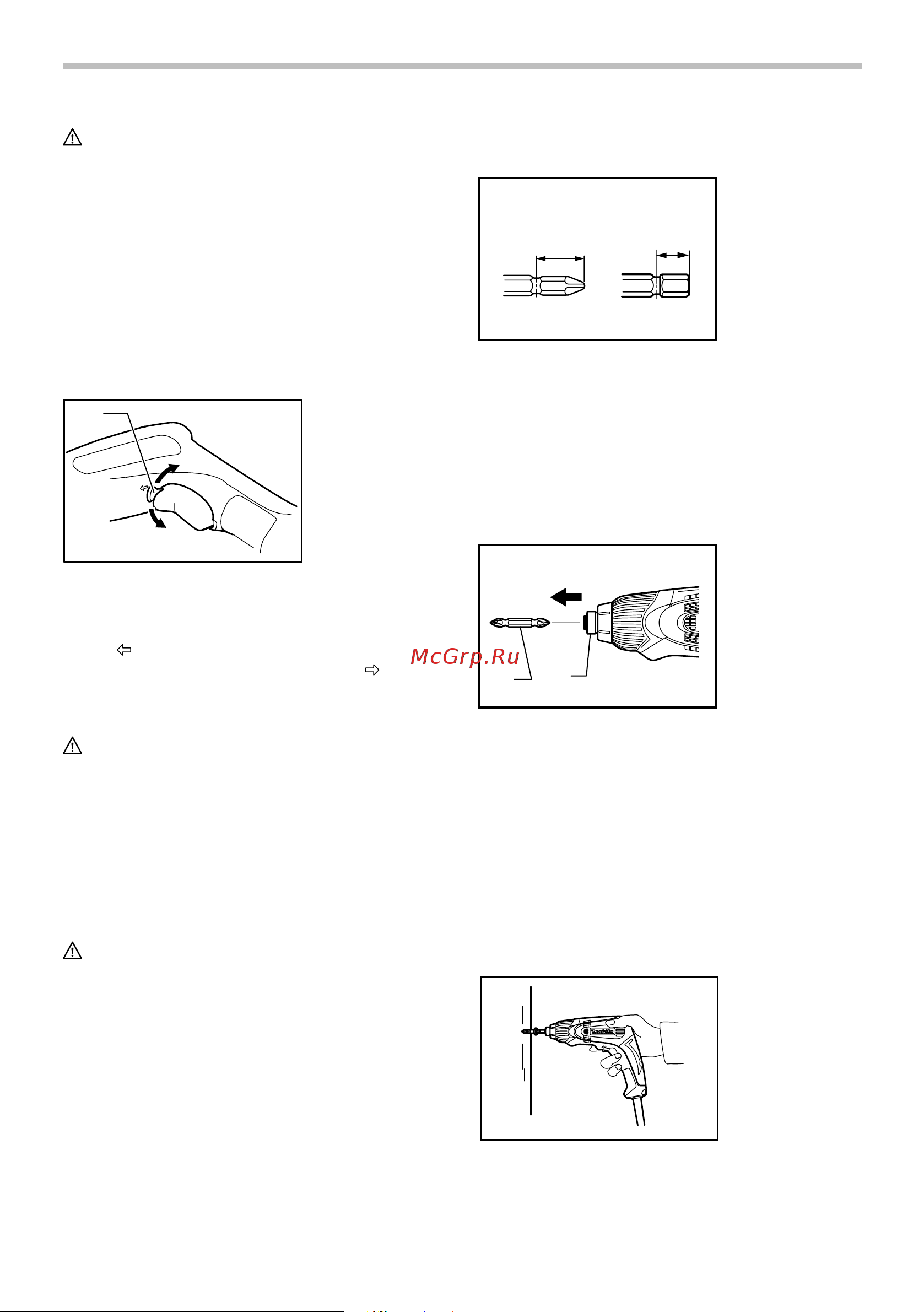

Makita TD0100 [11/20] Assemblage
![Makita TD0100 [11/20] Assemblage](/views2/1632049/page11/bgb.png)
11
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
Pour mettre l'outil en marche, appuyez simplement sur
la gâchette. La vitesse de l'outil augmente à mesure que
l'on accroît la pression exercée sur la gâchette. Pour
l'arrêter, relâchez la gâchette.
Prise de l'outil
Lorsque vous utilisez l’outil. Ne touchez pas les parties
métalliques.
Inverseur
A
B
1
009616
L'outil possède un inverseur qui permet de changer le
sens de rotation. Déplacez le levier inverseur sur la
position
(côté A) pour une rotation dans le sens des
aiguilles d'une montre, ou sur la position
(côté B)
pour une rotation dans le sens inverse des aiguilles
d'une montre.
ATTENTION:
• Vérifiez toujours le sens de rotation avant de
mettre l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est
complètement arrêté. Si vous changez le sens de
rotation avant l'arrêt de l'outil, vous risquez de
l'endommager.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation ou retrait de l'embout ou l'embout
à douille
12 mm
(15/32”)
9 mm
(3/8”)
001266
Utilisez seulement des embouts dont la partie s'insérant
dans le manchon correspond à l'illustration. N'utilisez
pas d'autres types d’embouts ni d'autres embouts à
douilles.
1. Pour installer l'embout, tirer le manchon dans le
sens de la flèche et introduire l'embout dans le
manchon jusqu'au fond. Lâchez alors le manchon
pour immobiliser l'embout.
1
2
009617
Pour enlever l'embout, tirez le manchon dans la
direction de la flèche et tirez fermement l'embout.
NOTE:
• Si l'embout n'est pas inséré assez profondément
dans le manchon, celui-ci ne revient pas à sa
position d'origine et l'embout ne se trouve pas bien
assuré. En ce cas, insérez à nouveau l'embout
comme il est dit ci-dessus.
UTILISATION
009618
1. Embout
2. Manchon
1. Levier inverseur
