OMM-VTS-ver.6.3 (08.2022)
www.vtsgroup.us 19

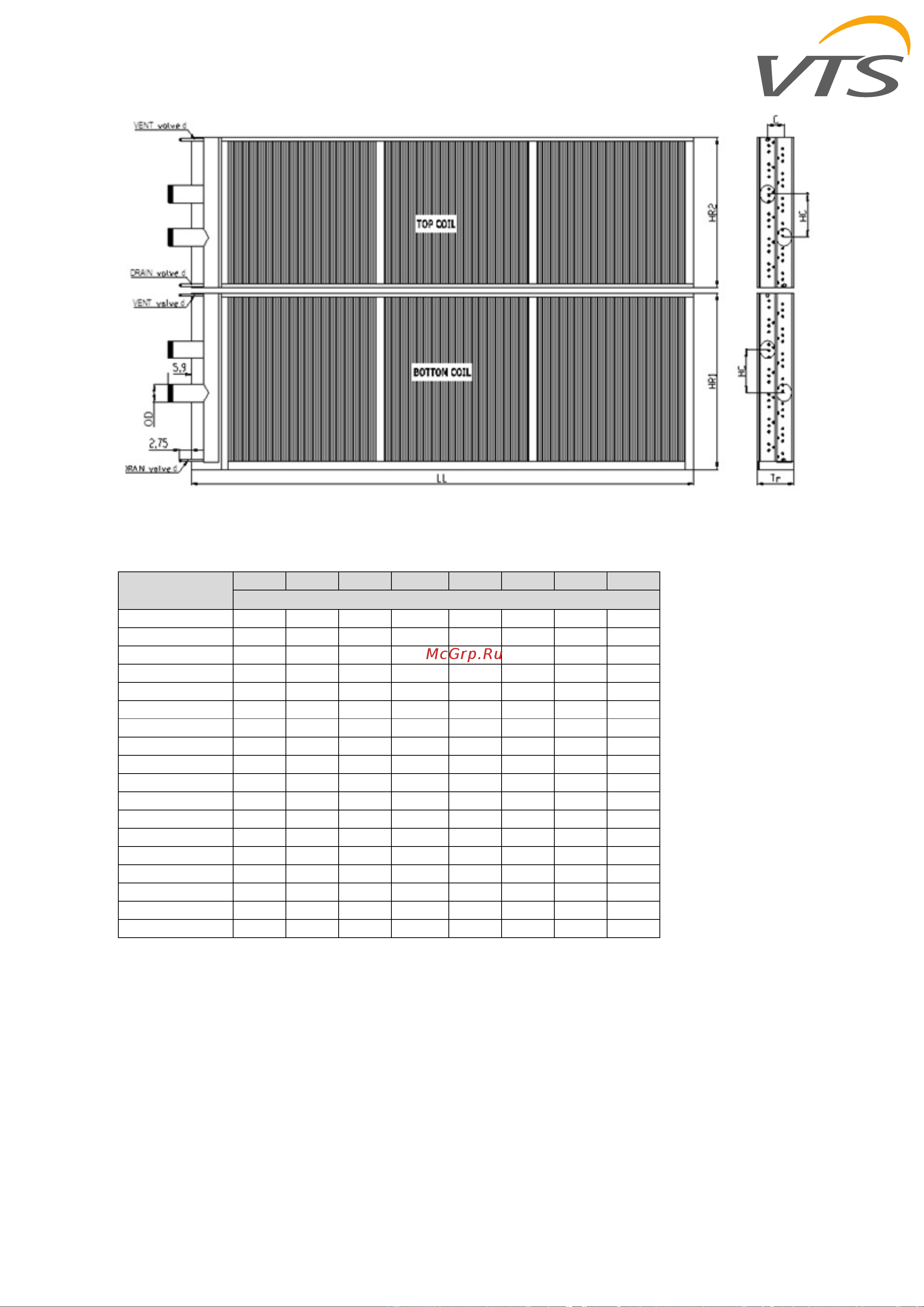

Fig. 13 Dimensions of hydronic coil exchangers AVS 230-380
Table 9 Dimensions of hydronic coil exchangers of AVS 230-380 (Fig. 13)
Coil code
LD
HR1
HR2
C
HC
Tr
OD
d
AVS 230 WCL 1
118,0
32,5
32,5
3,9
10,2
8,6
3"
1/4"
AVS 230 WCL 2
118,0
32,5
32,5
3,9
10,2
8,6
3"
1/4"
AVS 230 WCL 3
118,0
32,5
32,5
3,9
10,2
8,6
3"
1/4"
AVS 230 WCL 4
118,0
32,5
32,5
3,9
10,2
8,6
3"
1/4"
AVS 230 WCL 6
118,0
32,5
32,5
5,4
10,2
10,0
3"
1/4"
AVS 230 WCL 8
118,0
32,5
32,5
5,4
10,2
11,3
3"
1/4"
AVS 300 WCL 1
137,7
32,6
32,6
3,9
10,2
8,6
3"
1/4"
AVS 300 WCL 2
137,7
32,6
32,6
3,9
10,2
8,6
3"
1/4"
AVS 300 WCL 3
137,7
32,6
32,6
3,9
10,2
8,6
3"
1/4"
AVS 300 WCL 4
137,7
32,6
32,6
3,9
10,2
8,6
3"
1/4"
AVS 300 WCL 6
137,7
32,6
32,6
5,4
10,2
10,0
3"
1/4"
AVS 300 WCL 8
137,7
32,6
32,6
5,4
10,2
11,4
3"
1/4"
AVS 380 WCL 1
142,1
41,9
41,9
3,9
10,2
8,6
3"
1/4"
AVS 380 WCL 2
142,1
41,9
41,9
3,9
10,2
8,6
3"
1/4"
AVS 380 WCL 3
142,1
41,9
41,9
3,9
10,2
8,6
3"
1/4"
AVS 380 WCL 4
142,1
41,9
41,9
3,9
10,2
8,6
3"
1/4"
AVS 380 WCL 6
142,1
41,9
41,9
5,4
10,2
10,0
3"
1/4"
AVS 380 WCL 8
142,1
41,9
41,9
5,4
10,2
11,4
3"
1/4"
