Светодиодный дисплей
22 3A6411C

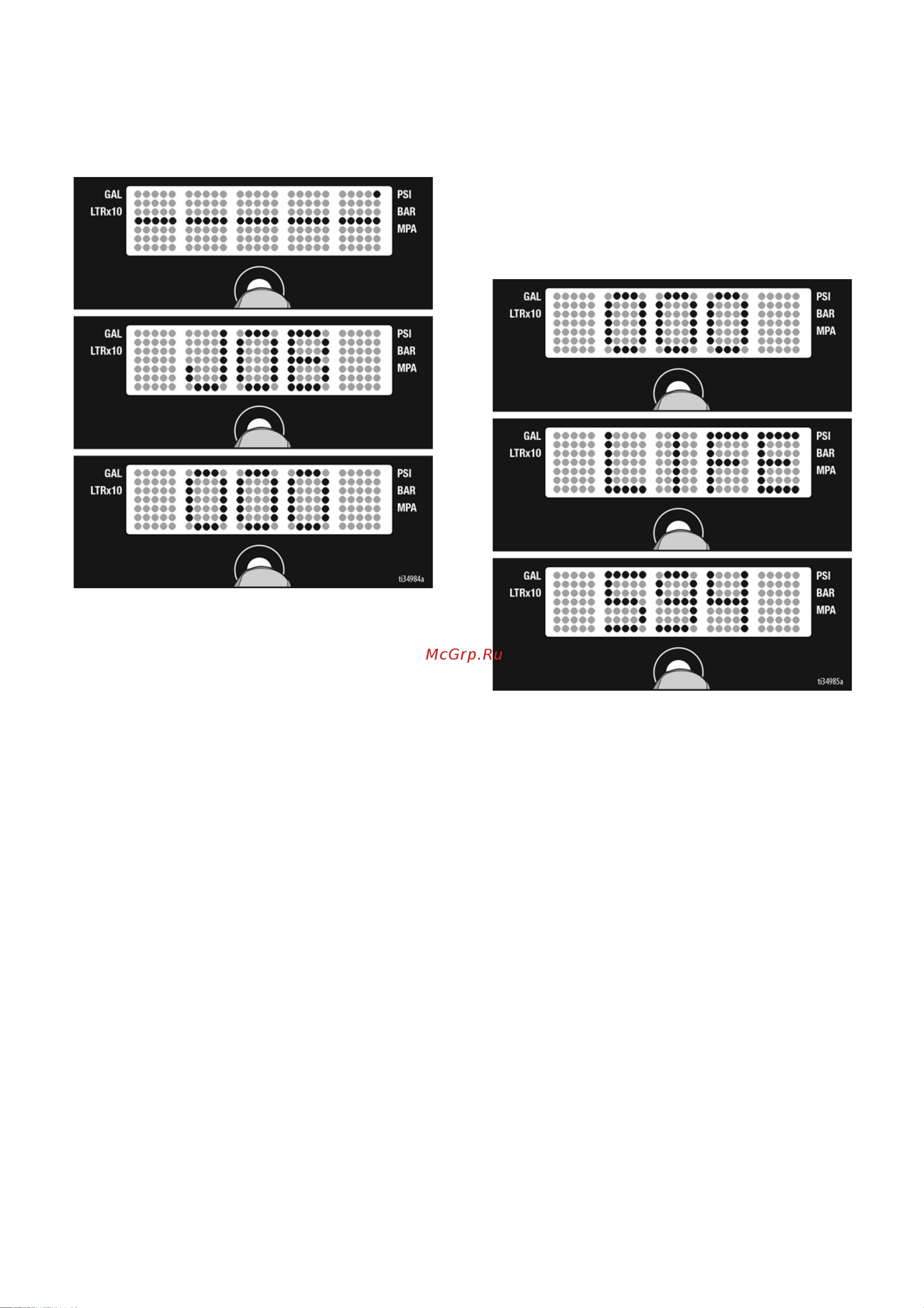

Рабочий расход в галлонах
1. Чтобы перейти к показателю рабочего расхода в галлонах
(или в литрах x 10), кратко нажмите кнопку DISPLAY
[ДИСПЛЕЙ].
ПРИМЕЧАНИЕ. Прокручивается надпись JOB (РАБОТА),
а затем отображается количество галлонов, распыленных
при давлении выше 7 МПа (70 бар, 1000 фунтов на кв. дюйм).
Расход в галлонах за весь срок службы
устройства
1. Кратко нажмите кнопку DISPLAY, чтобы перейти к
показателю расхода в галлонах (или в литрахx10) за весь
срок службы устройства.
ПРИМЕЧАНИЕ. Быстро прокручивается надпись LIFE
(СРОК СЛУЖБЫ), а затем отображается количество
галлонов, распыленных при давлении выше 1000 фунтов
на кв. дюйм (70 бар, 7 МПа).
