Очистка
3A6411C 25
Очистка

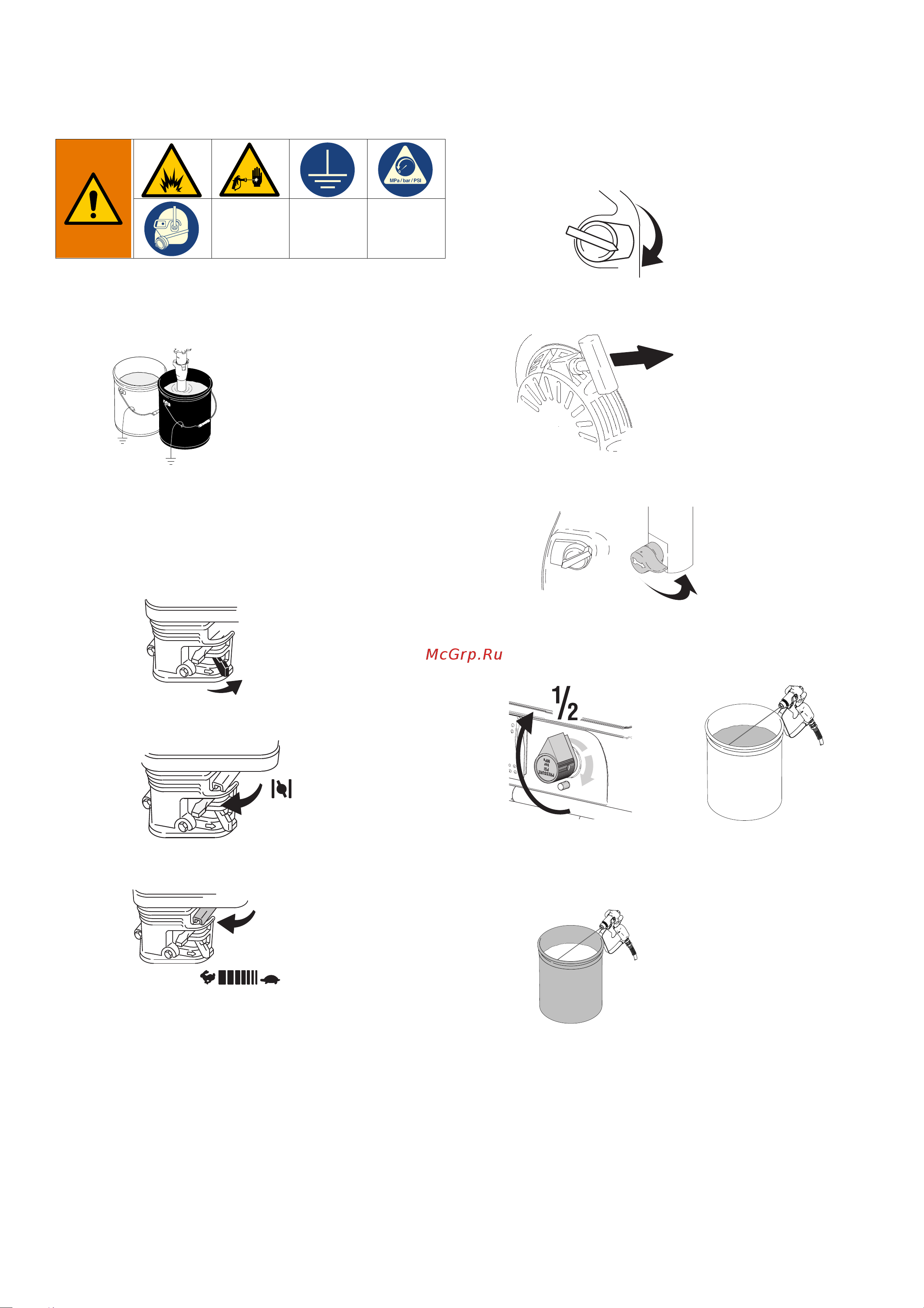

1. Выполните процедуру сброса давления, см. стр. 13,
шаги 1 - 4. Извлеките комплект сифонной трубки из
краски и поместите его в жидкость для промывки.
Снимите с пистолета защитную насадку.
ПРИМЕЧАНИЕ. Для красок на водной основе используйте
воду, для красок на масляной основе – уайт-спирит или
другой рекомендованный производителем растворитель.
2. Запустите двигатель
a. Установите топливный клапан в открытое положение.
b. Установите воздушную заслонку в закрытое положение.
c. Установите дроссельную заслонку на высокую скорость.
d. Установите переключатель двигателя в положение ON
(ВКЛ).
3. Потяните за веревку, чтобы запустить двигатель.
4. Установите переключатель насоса в положение ON (ВКЛ.).
Поверните клапан заправки в положение SPRAY (Распыление).
5. Увеличьте давление на 1/2. Прижмите пистолет к емкости
с краской. Снимите фиксатор курка. Нажимайте на
пусковой курок пистолета до тех пор, пока не появится
жидкость для промывки.
6. Переместите пистолет в емкость для отходов, прижмите
его к емкости и нажимайте на пусковой курок до тех пор,
пока система не будет тщательно промыта. Отпустите
пусковой курок и включите блокиратор пускового курка.
7. Поверните клапан заправки вниз в положение DRAIN
(СЛИВ) и дайте жидкости для промывки циркулировать,
пока она не начнет выходить чистой.
ti14844a
ti5248a
ti5249a
ti5250a
ti5262a
ti5263a
OFF
ON
ti22729a
ti14846a
ti22730a
ti14847a
