Светодиодный дисплей
24 3A6411C

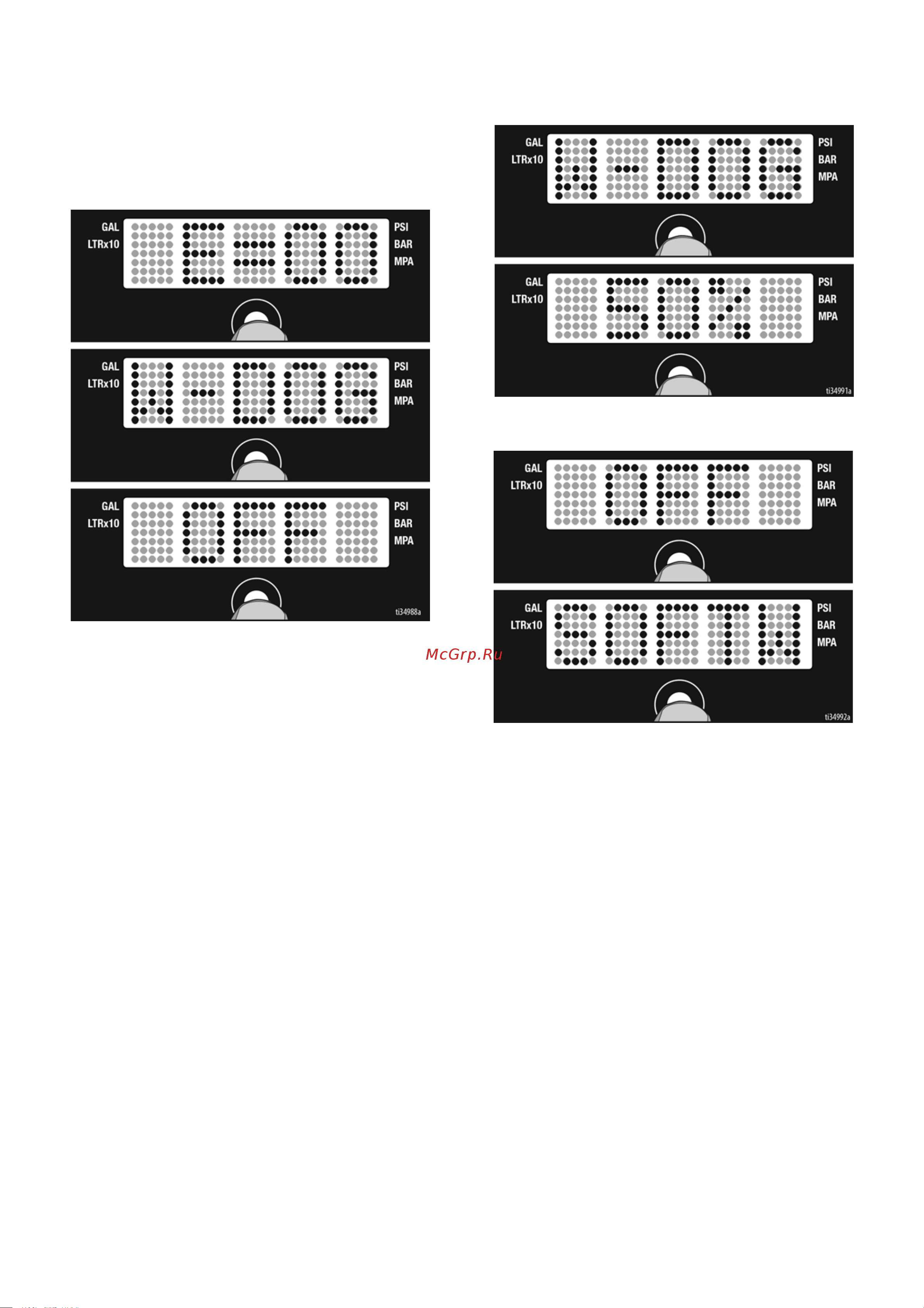

7. Кратковременно нажмите кнопку DISPLAY [ДИСПЛЕЙ]. На
дисплее исчезнет надпись W-DOG [СИСТЕМА WATCHDOG], а
затем отобразится сообщение OFF [ВЫКЛ], если
переключатель системы WatchDog установлен в
положение OFF [ВЫКЛ]. Если переключатель системы
WatchDog установлен в положение ON [ВКЛ], отобразится
сообщение ON (ВКЛ),
8. Для перехода к меню настройки чувствительности WatchDog
нажмите кнопку DISPLAY [ДИСПЛЕЙ], не удерживая ее.
Нажмите и удерживайте кнопку DISPLAY [ДИСПЛЕЙ], чтобы
изменить чувствительность WatchDog (значения будут
прокручиваться по очереди при нажатой кнопке). Когда на
экране появится нужное значение чувствительности,
отпустите кнопку DISPLAY [ДИСПЛЕЙ],
9. Кратковременно нажмите кнопку, чтобы перейти к экрану
SOFTWARE REV (ВЕРСИЯ ПО).
