Светодиодный дисплей
3A6411C 23

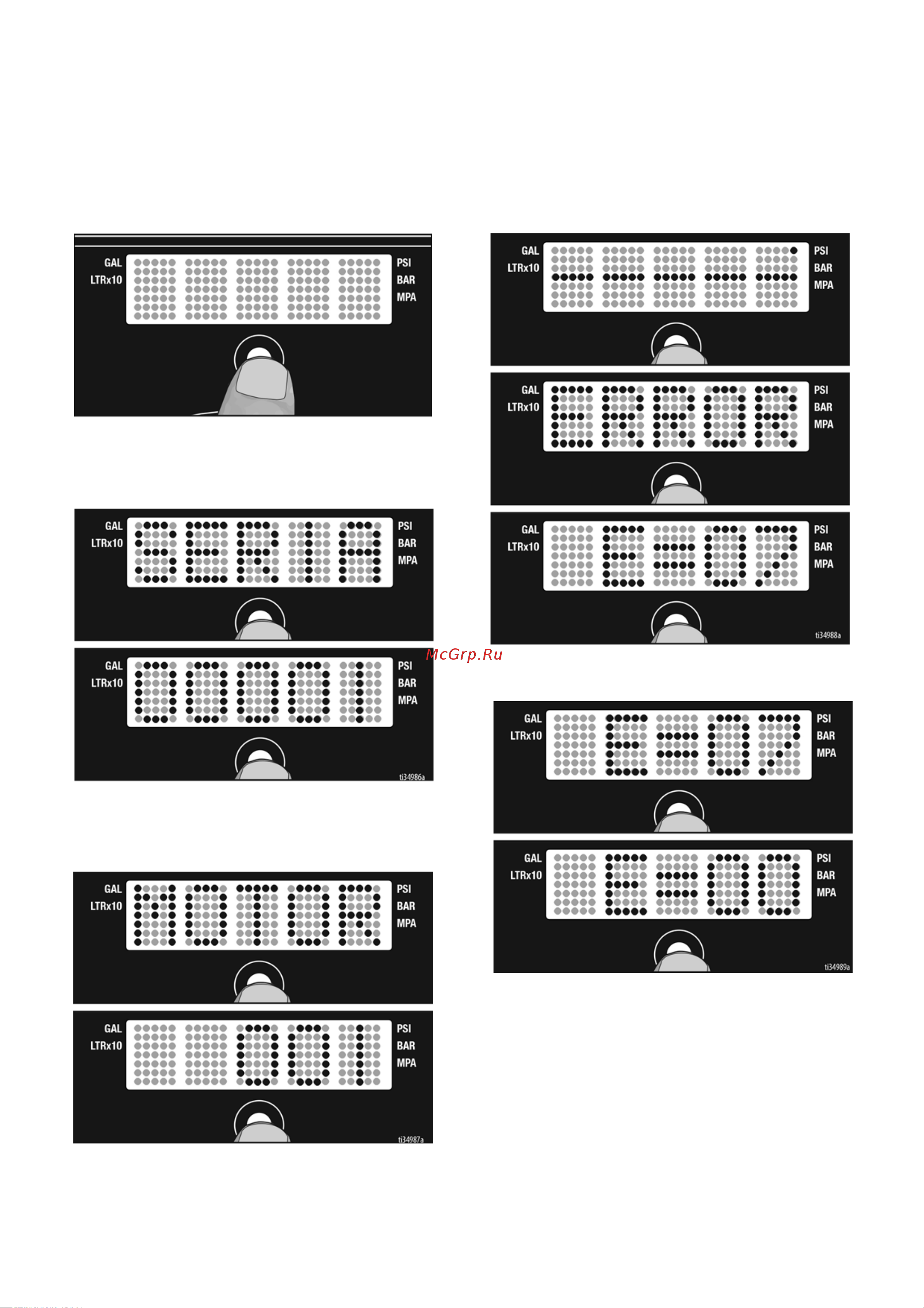

Вспомогательное меню – сохраненные данные
и режимы обеспечения защиты насосов с помощью WatchDog
1. Выполните процедуру сброса давления, шаги 1–4,
если этого не было сделано ранее.
2. Включите питание, одновременно удерживая нажатой
кнопку DISPLAY [ДИСПЛЕЙ].
3. На дисплее кратковременно отображается модель
(например, 5900), далее прокручивается сообщение
SERIAL NUMBER (СЕРИЙНЫЙ НОМЕР) и отображается
серийный номер (например, 00001).
4. После кратковременного нажатия кнопки DISPLAY
[ДИСПЛЕЙ] на экране прокручивается сообщение MOTOR
ON [ВРЕМЯ РАБОТЫ ДВИГАТЕЛЯ], а затем отображается
общее количество часов работы двигателя.
5. Кратковременно нажмите кнопку DISPLAY [ДИСПЛЕЙ].
Прокручивается сообщение LAST ERROR CODE [КОД
ПОСЛЕДНЕЙ ОШИБКИ], а затем отображается код
последней ошибки, например E=07. Дополнительную
информацию см. в руководстве по ремонту распылителя.
6. Для обнуления кода ошибки нажмите и удерживайте
кнопку DISPLAY [ДИСПЛЕЙ].
