Поиск и устранение неисправностей
3A6411C 35
Электродвигатель модели Convertible не работает (шаги)
V
-
-
L2
L1
+
V
-
-
L2
L1
+
TS TS
+M -M
L2
L1
TS
TS
+M
-M
-
BEEP
-
TS TS
+M -M
100 + DC
V
-
-
+

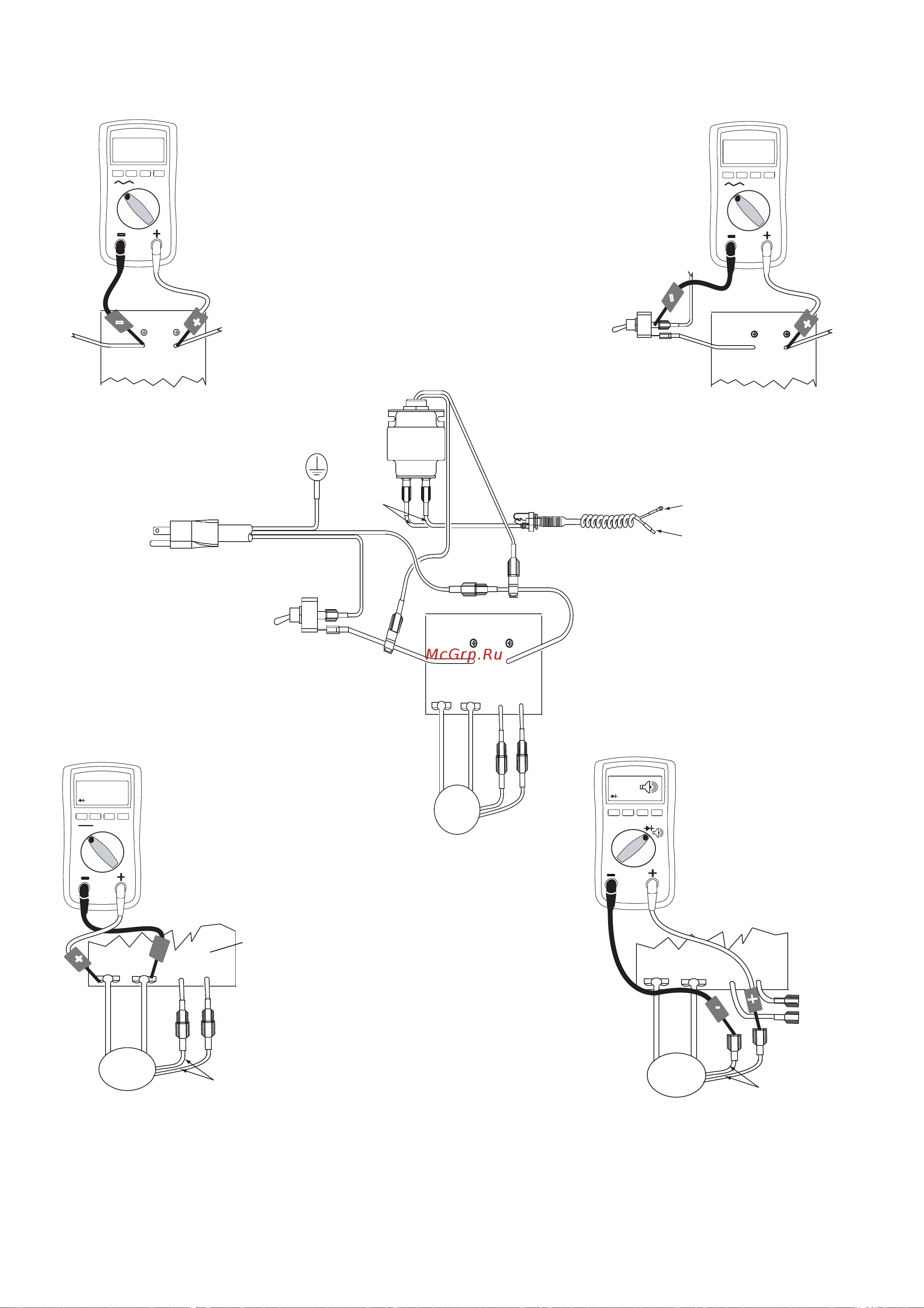

ШАГ 1.
Вставьте сетевой шнур
в электророзетку и включите
питание. Подключите провода
к плате управления и выберите на
измерителе вольты перем. тока.
ШАГ 2.
Вставьте сетевой шнур
в электророзетку и включите
питание. Подключите
провода к плате управления
и выберите на измерителе
вольты перем. тока.
ШАГ 3.
Вставьте сетевой шнур
в электророзетку
и включите питание.
Переключите измеритель
на вольты постоянного
тока.
ШАГ 4.
Проверьте датчик
температуры двигателя
(на измерителе должен быть
включен режим проверки
электропроводности)
Примечание: двигатель
должен быть охлажден.
Включите на измерителе
режим проверки
целостности цепи.
Черный
Белый
Плата управления электродвигателя
Плата управления электродвигателя
Плата
управления
двигателем
Черный
Белый
Черный
к сетевому шнуру
Электри-
ческий
двигатель
Электри-
ческий
двигатель
Желтый Желтый
Трансформатор
Разъем
Заземление
Черный
Черный
Черный
Черный
Черный
Белый
Белый
Плата управления двигателя
Сетевой шнур
Черный к наконечникам
Белый к стволу
Питание
переменного тока
к плате управления
ti14922a
ti14923a
ti14924a
ti14921a
ti14920a
Плата
управления
двигателем
Электри-
ческий
двигатель
