Техническое обслуживание
3A6411C 27
Техническое обслуживание
Выполните Процедура сброса давления, см. стр. 13, перед тем,
как проводить техническое обслуживание.
ПРИМЕЧАНИЕ. Подробные спецификации и рекомендации по
обслуживанию двигателей приведены в отдельном руководстве
для владельца двигателя Honda (прилагается).
ЕЖЕДНЕВНО: Проверяйте уровень масла двигателя и при
необходимости доливайте его.
ЕЖЕДНЕВНО: Проверяйте шланг на отсутствие износа
и повреждений.
ЕЖЕДНЕВНО: Проверьте надежность подключения фитингов
шлангов.
ЕЖЕДНЕВНО: Проверяйте правильное функционирование
предохранителя пистолета.
ЕЖЕДНЕВНО: Проверяйте надежность работы дренажного
клапана для сброса давления.
ЕЖЕДНЕВНО: Проверяйте и заправляйте бензобак.
ЕЖЕДНЕВНО: Проверяйте уровень жидкости для уплотнения
горловины (TSL) в гайке сальника объемного насоса. В случае
необходимости, заполните гайку. В гайке всегда должна быть
жидкость для щелевого уплотнения (TSL). Это позволит
избежать скопления жидкости на штоке поршня, а также
предотвратить преждевременный износ уплотнений
и коррозию насоса.
ПОСЛЕ ПЕРВЫХ 20 ЧАСОВ РАБОТЫ.
Слейте моторное масло и залейте новое. Касательно
правильной вязкости масла, смотрите руководство владельца
двигателя Honda.
ЕЖЕНЕДЕЛЬНО. Снимайте крышку воздушного
фильтра двигателя и очищайте фильтрующий элемент.
При необходимости, замените элемент. При работе в особо
пыльных условиях, проверяйте фильтр ежедневно и,
при необходимости, заменяйте его.
Запасные части можно приобрести у местного дилера компании
HONDA.
ПОСЛЕ КАЖДЫХ 100 ЧАСОВ РАБОТЫ:
Заменяйте моторное масло. Касательно правильной вязкости
масла, смотрите руководство владельца двигателя Honda.
СВЕЧА ЗАЖИГАНИЯ: Используйте только свечу BPR6ES (NGK)
или W20EPR–U (NIPPONDENSO). Зазор контактов свечи от 0,7 до
0,8 мм (от 0,028 до 0,031 дюйма). При установке и снятии свечи
пользуйтесь свечным ключом.

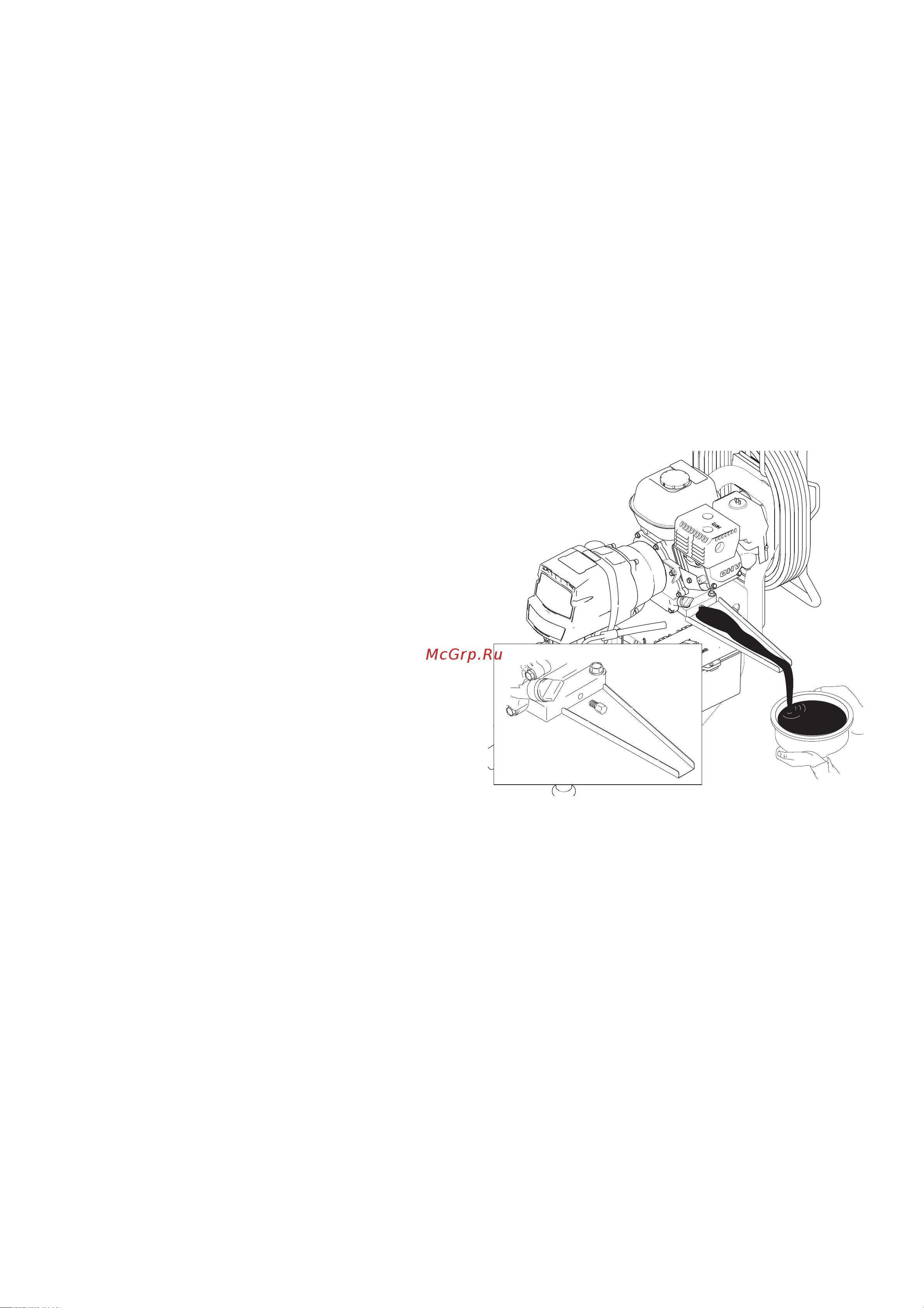

Для сливания моторного масла используйте прилагаемую
воронку.
ti23054a
МАСЛЯНАЯ ВОРОНКА
