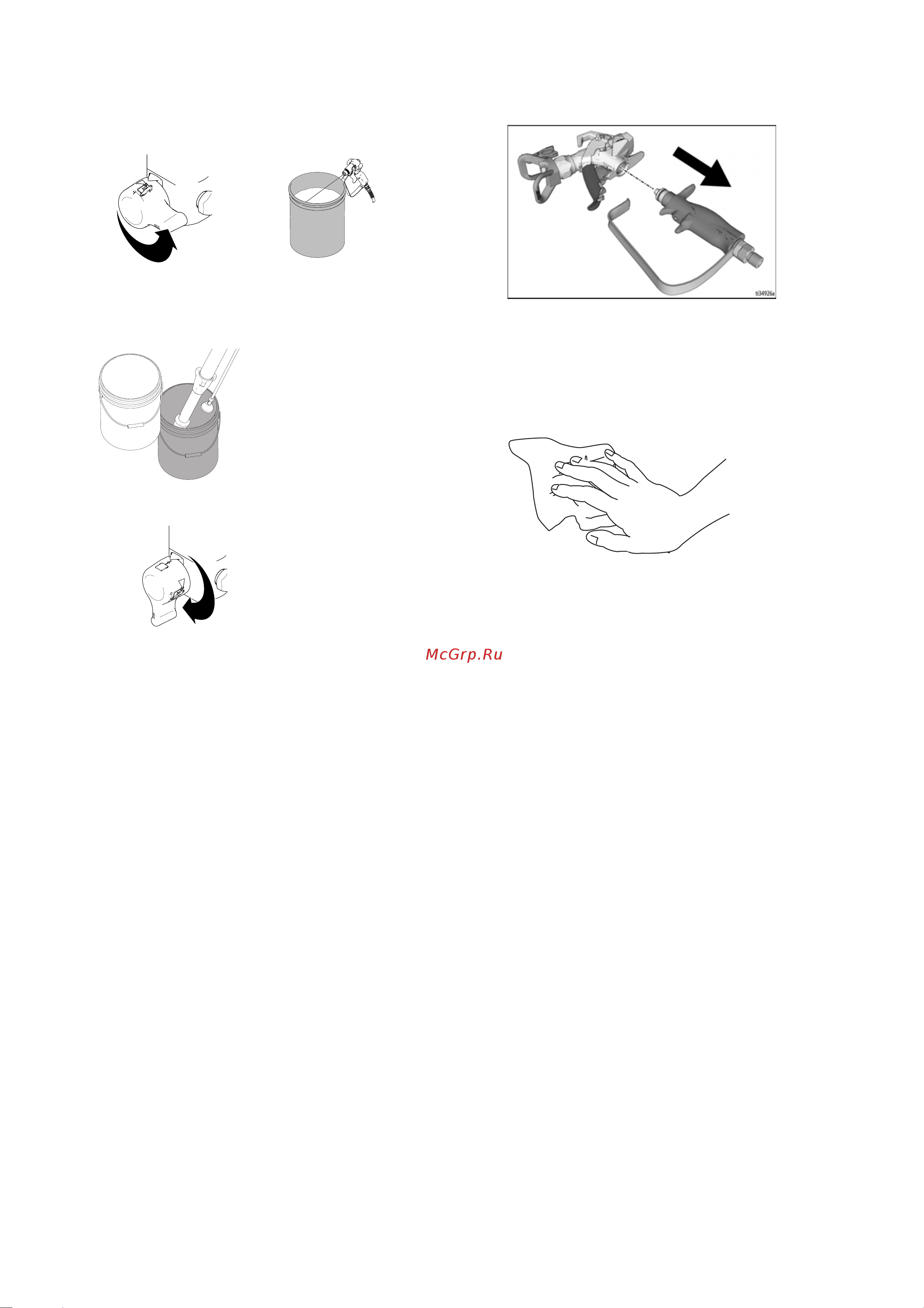

Очистка
26 3A6411C
8. Поверните клапан заправки вверх в положение SPRAY
(РАСПЫЛЕНИЕ). Направьте пистолет в емкость для
промывки и нажмите на курок, чтобы очистить шланг
от жидкости.
9. Поднимите сифонную трубку выше уровня жидкости
для промывки, и включите распылитель на 15 - 30 секунд,
чтобы слить жидкость. Установите переключатель насоса
и двигателя в положение OFF (ВЫКЛ.)
10. Поверните клапан заправки вниз в положение DRAIN (СЛИВ).
11. Извлеките фильтры (если они установлены) из пистолета
и распылителя. Очистите и осмотрите. Установите фильтры.
12. При промывке водой дополнительно промойте систему
уайт-спиритом или составом Pump Armor, чтобы в ней
сохранилось защитное покрытие, предохраняющее от
замерзания или коррозии.
13. Вытрите распылитель, шланг и пистолет тканью, смоченной
водой или уайт-спиритом.
ti14845a
ti14847a
ti22731a
ti14842a
ti2776a
