19 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

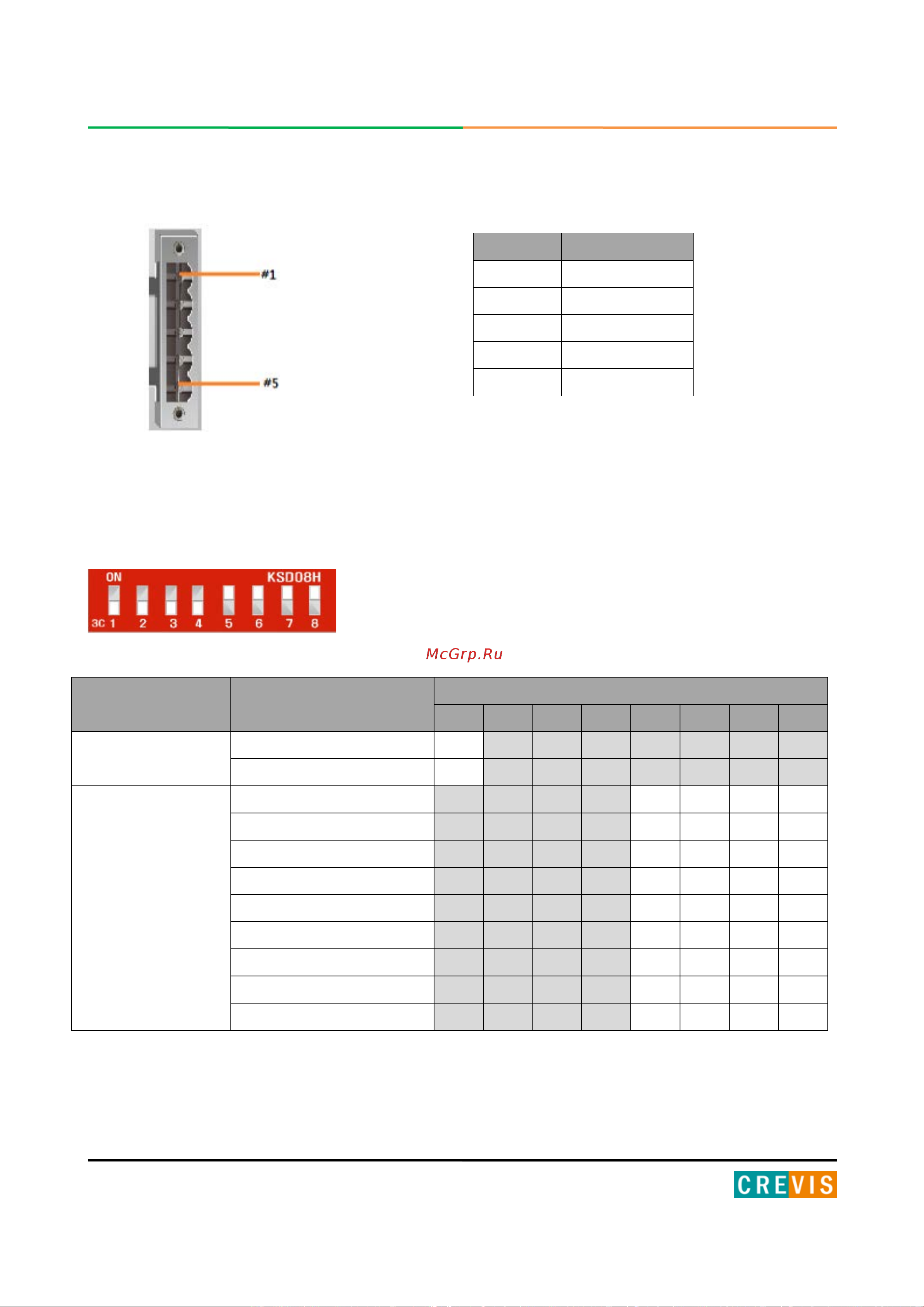

5.3. Распиновка 5-контактного коннектора
5.4. Установка параметров CAN обмена
Параметры CAN обмена устанавливаются с помощью DIP переключателей на корпусе
модуля. Состояние ON (вверх) означает «включено», OFF (вниз) – «выключено».
Параметр Описание
DIP переключатель
1 2 3 4 5 6 7 8
Терминальный
резистор
Задействован
ON
Не задействован
OFF
Скорость передачи
данных
10 Кб/с
OFF OFF OFF ON
20 Кб/с OFF OFF ON OFF
50 Кб/с OFF OFF ON ON
100 Кб/с OFF ON OFF OFF
125 Кб/с OFF ON OFF ON
250 Кб/с OFF ON ON OFF
500 Кб/с OFF ON ON ON
800 Кб/с ON OFF OFF OFF
1000 Кб/с ON OFF OFF ON
Контакт Сигнал
1 -
2 CAN H (High)
3 FG
4 CAN L (Low)
5 CAN G (Ground)
