23 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

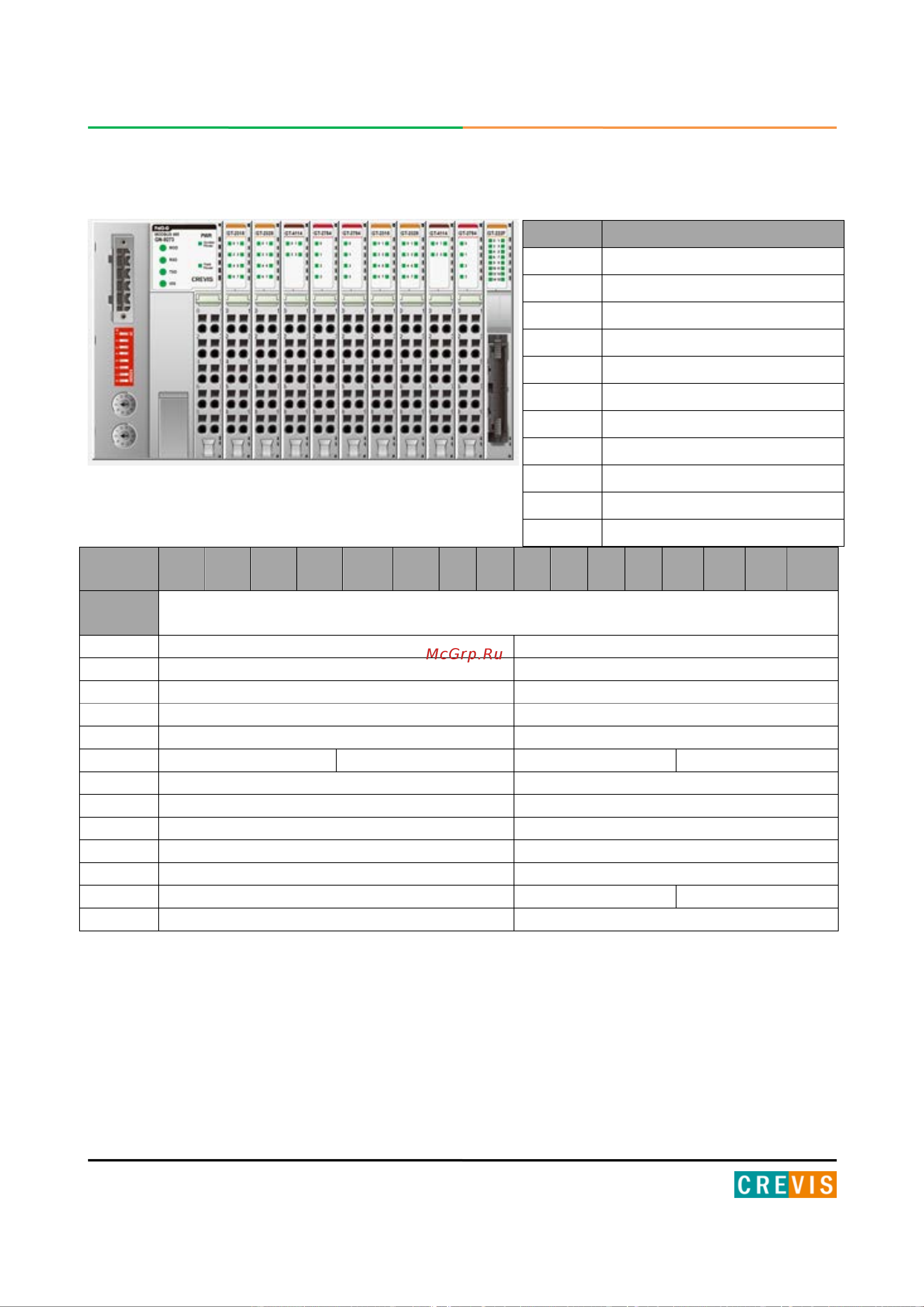

5.9. Пример адресации выходных данных
Номер
бита
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Адрес
Modbus
2048
Модуль 2. 8 каналов
Модуль 1. 8 каналов
2049
Модуль 3. Канал 0. Старший байт
Модуль 3. Канал 0. Младший байт
2050
Модуль 3. Канал 1. Старший байт
Модуль 3. Канал 1. Младший байт
2051
Модуль 3. Канал 2. Старший байт
Модуль 3. Канал 2. Младший байт
2052
Модуль 3. Канал 3. Старший байт
Модуль 3. Канал 3. Младший байт
2053
- Модуль 5. 4 канала - Модуль 4. 4 канала
2054
Модуль 7. 8 каналов
Модуль 6. 8 каналов
2055
Модуль 8. Канал 0. Старший байт
Модуль 8. Канал 0. Младший байт
2056
Модуль 8. Канал 1. Старший байт
Модуль 8. Канал 1. Младший байт
2057
Модуль 8. Канал 2. Старший байт
Модуль 8. Канал 2. Младший байт
2058
Модуль 8. Канал 3. Старший байт
Модуль 8. Канал 3. Младший байт
2059
Модуль 10. 8 каналов (1 - 8)
-
Модуль 9. 4 канала
2060
-
Модуль 10. 8 каналов (9 - 16)
Модуль
Описание
0
Адаптер Modbus RTU/ASCII
1
Дискретный вывод. 8 каналов
2
Дискретный вывод. 8 каналов
3
Аналоговый вывод.4 канала
4
Дискретный вывод. 4 канала
5
Дискретный вывод. 4 канала
6
Дискретный вывод. 8 каналов
7
Дискретный вывод. 8 каналов
8
Аналоговый вывод.4 канала
9
Дискретный вывод. 4 канала
10
Дискретный вывод. 16 каналов
