20 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

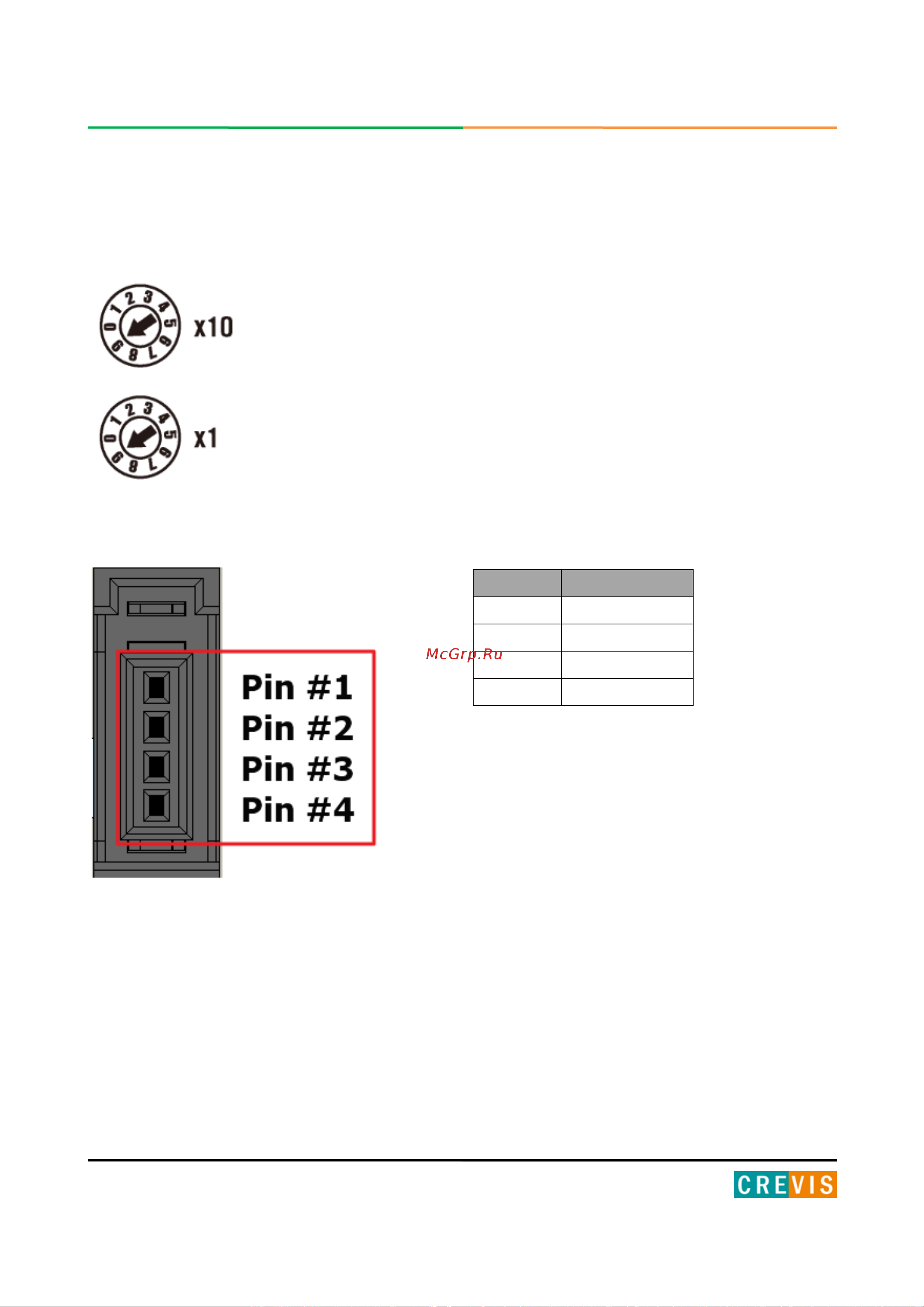

5.5. Установка CAN адреса
CAN адрес (1 - 99) устанавливается с помощью двух переключателей на корпусе адаптера.
Верхний используется для настройки второго разряда адреса (десятки), нижний – первого
(единицы).
5.6. Распиновка последовательного порта (RS-232)
Контакт Сигнал
1 -
2 TxD
3 RxD
4 GND
