11
Расположение и назначение органов управления
Обзор
a Вентиляционные отверстия
(выпускные)
b Объектив
Перед началом проецирования
снимите крышку объектива.
c Передний сенсор
дистанционного управления
d Панель управления
Подробная информация дана в разделе
“Панель управления” на стр. 12.
e Кольцо масштабирования
Регулировка размера изображения.
f Кольцо фокусировки
Регулировка фокуса изображения.
g Вентиляционные отверстия
(впускные)/Крышка воздушного
фильтра
h Регуляторы (передняя опора)
i Крышка лампы
j Регулятор
k Панель подключения
Подробная информация дана в разделе
“Панель подключения” на стр. 14.
l Гнездо AC IN
Подключение прилагаемого сетевого
провода.
m Регулировочная кнопка
регулятора
Подробная информация дана в разделе
“Использование регулятора” на
стр. 21.
n Динамик

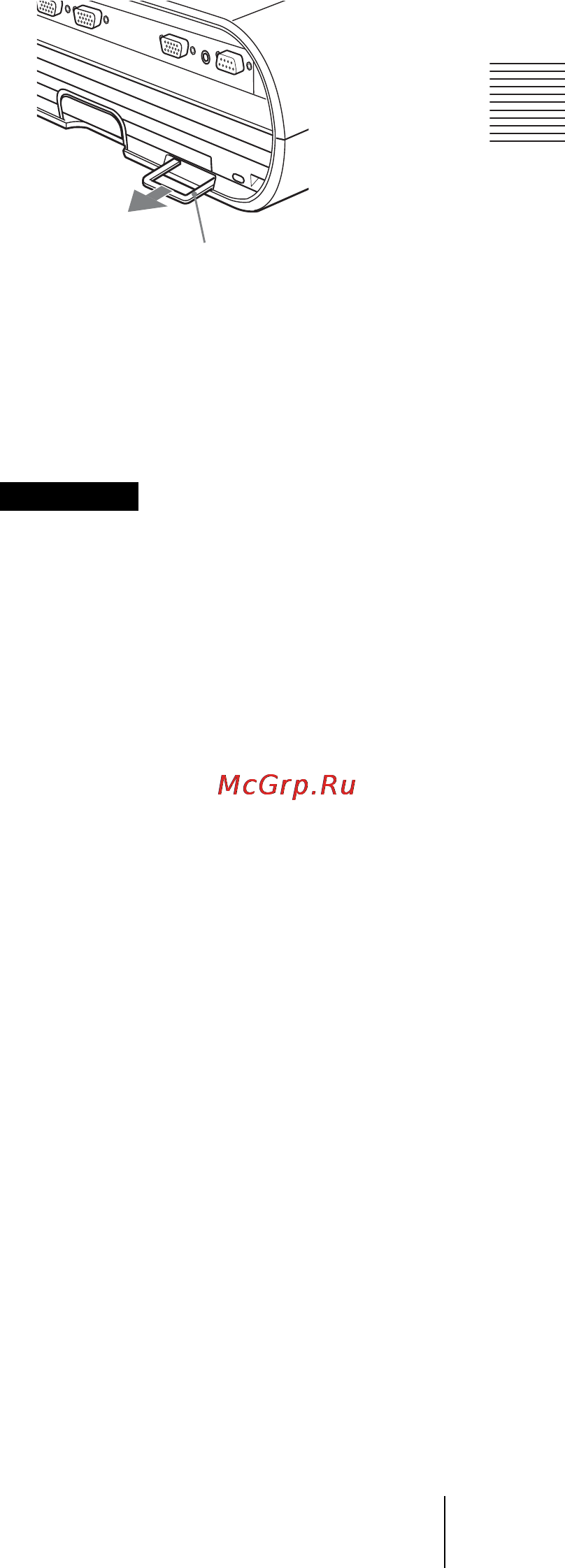

o Защитная планка
К планке можно подсоединить
запорное устройство (приобретаемое в
свободной продаже) с цепочкой или
кабелем в целях защиты от кражи.
Если защитную планку сложно
выдвинуть наружу, воспользуйтесь
отверткой.
p Защитная блокировка
Подключение опционного кабеля
обеспечения безопасности (поставщик
Kensington).
Интернет-адрес:
http://www.kensington.com/
Для поддержания оптимального качества
работы очищайте воздушный фильтр при
каждой замене ламп
ы.
Подробная информация дана в разделе
“Очистка воздушного фильтра” на
стр. 43.
Примечание
Защитная планка
