Sony VPL-EX70 [15/62] Дистанционный пульт
![Sony VPL-ES7 [15/62] Дистанционный пульт](/views2/1090850/page15/bgf.png)
15
Расположение и назначение органов управления
Обзор
d Разъем INPUT B
Разъем RGB (HD D-sub 15-штыревой,
внутренний) (только VPL-EX70):
Вход компьютерного сигнала.
Используйте для подключения
выходного разъема оборудования
прилагаемый провод или опционный
провод.
e Разъем OUTPUT
• MONITOR (HD D-sub 15-штыревой,
внутренний)
Подключение входного разъема
монитора. Только компьютерный
сигнал выбранного сейчас канала
подается на выход из числа сигналов,
подключенных к INPUT A или
INPUT B (только VPL-EX70).
• AUDIO (мини-гнездо стерео):
Подключение активного динамика.
Регулировка громкости с помощью
VOLUME +/– на удаленном пульте.
Если выбран VIDEO, S VIDEO или
INPUT A выходным аудиосигналом
будет входной сигнал, поступающий
на AUDIO INPUT.
f Разъем REMOTE RS-232C (D-sub
9-штыревой, наружный) (только
VPL-EX70/EX7)
Подключение разъема компьютера,
если вы управляете проектором с
компьютера.
Клавиши, названия которых совпадают с
обозначениями на панели управления,
имеют соответствующие функции.
a Клавиша NETWORK
Эта функция не предусмотрена в
данном проекторе.
b Клавиша INPUT
c Клавиша MENU
d Клавиши ENTER/v/V/b/B (со
стрелками)
e Клавиша RESET
Сброс значения параметра на
заводскую установку или возврат к
исходному размеру изображения,
увеличенного с помощью клавиши D
ZOOM. Данная кнопка функционирует
при отображении на экране меню или
пунктов настройки.
f Клавиша AUTO FOCUS
Эта функция не предусмотрена в
данном проекторе.
g Клавиша D ZOOM (цифровое
увеличение) +/–
Увеличение изображения в нужном
месте экрана. (функция цифрового
увеличения)
h Клавиши VOLUME +/–
i Инфракрасный передатчик
j Кнопка ?/1 (вкл/режим
ожидания)

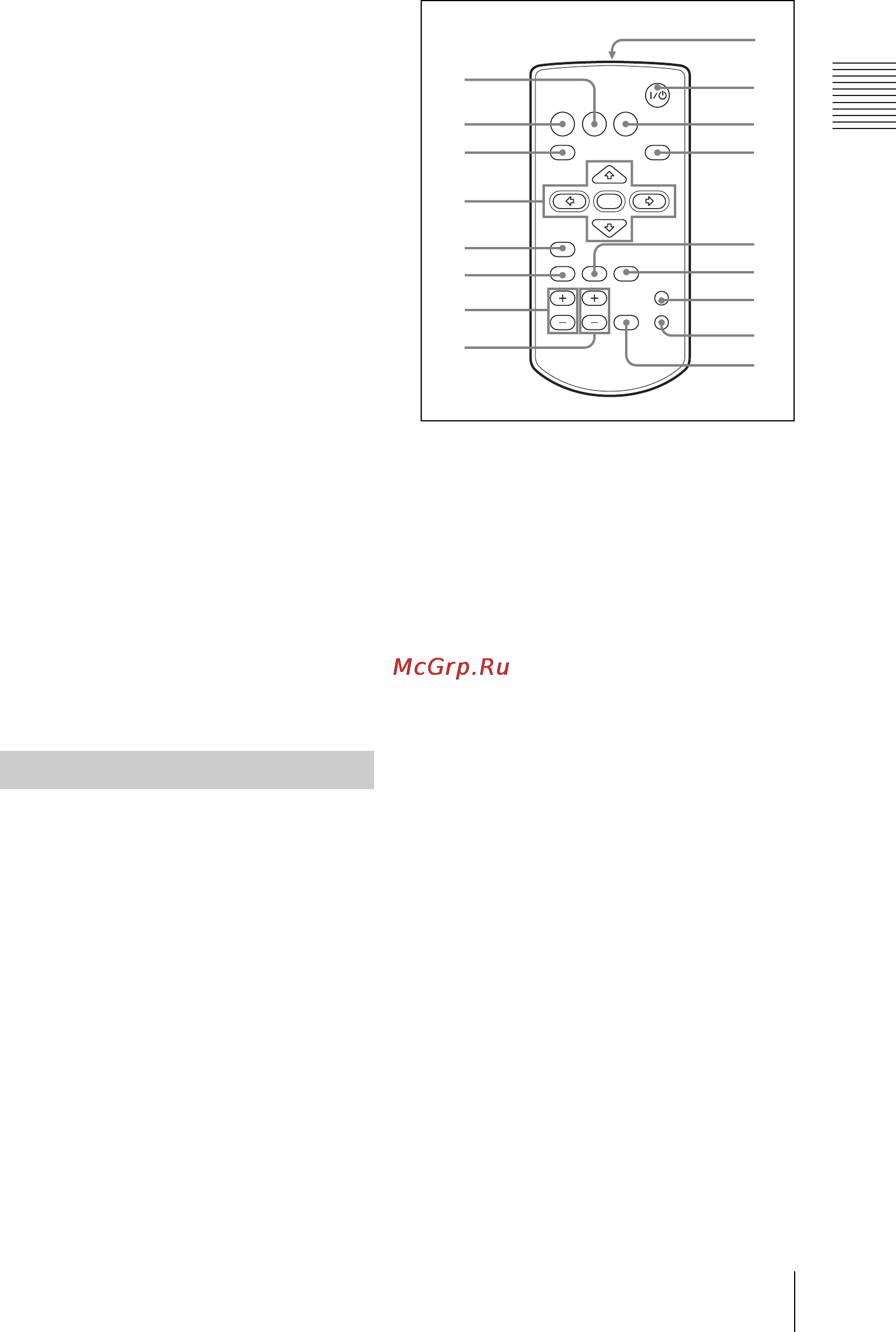

Дистанционный Пульт
2
0
qa
qd
qf
qg
qs
3
5
6
7
8
4
1
qh
qj
9
INPUT
MENU
NETWORK USB
RESET
AUTO FOCUS
D ZOOM
LENS
ENTER
VOLUME
KEYSTONE
/TILT
FREEZE
PIC MUTING
AUDIO MUTING
APA
