41
Замена лампы
Обслуживание
B Обслуживание
Замена лампы
Лампы служат источником света и
являются расходными материалами.
Выполняйте замену лампы в следующих
ситуациях.
• Лампа перегорела или горит тускло.
• На экране появляется сообщение
“Замените, пожалуйста, лампу”.
• Загорается индикатор LAMP/COVER
(повторяющиеся трехкратные
вспышки).
Срок службы лампы зависит от условий
эксплуатации.
Используйте в качестве сменных ламп
проекционные лампы LMP-E191.
Использование ламп любого иного типа
кроме LMP-E191 может привести к
повреждению проектора.
• Если колба лампы раскололась, обратитесь
к квалифицированным работникам
компании Sony для замены лампы и
проверки внутренних элементов.
• Вытяните лампу за рукоятку.
• Снимая лампу, следите за тем, чтобы она
оставалась в горизонтальном положении,
затем потяните ее прямо вверх. Не
наклоняйте лампу. Если вы вытягивайте
лампу в наклонном положении, может
расколоться колба лампы.
1 Выключите проектор и отсоедините
провод питания от настенной
розетки.
Если замена лампы выполняется после
использования проектора, выждите как
минимум один час, чтобы лампа остыла.
2 Подложите под проектор защитную
панель или ткань. Переверните
проектор, чтобы он был обращен к
вам тыльной стороной.
Перевернув проектор, обязательно
придайте ему устойчивое положение.

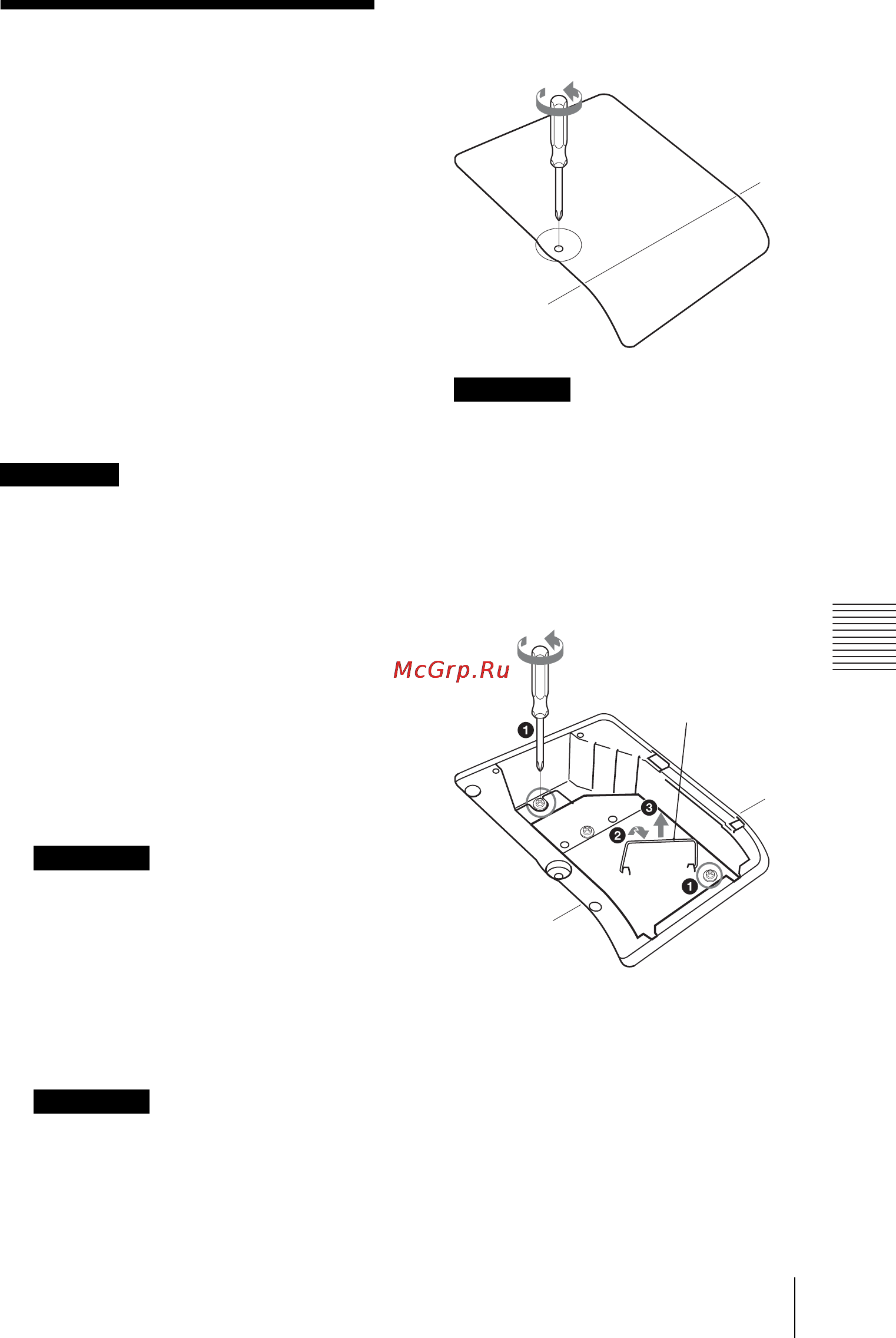

3 Откройте крышку лампы, отвернув
винт с помощью крестообразной
отвертки.
По соображениям безопасности не
отворачивайте другие винты.
4 Отверните два винта на модуле
лампы с помощью крестообразной
отвертки (a). Выдвиньте рукоятку
(b), затем извлеките наружу модуль
лампы, удерживая его за рукоятку
(c).
Примечания
Примечание
Примечание
Примечание
Рукоятка
