Sony VPL-EX70 [53/62] Схема монтажа
![Sony VPL-ES7 [53/62] Схема монтажа](/views2/1090850/page53/bg35.png)
53
Схема монтажа
Другое

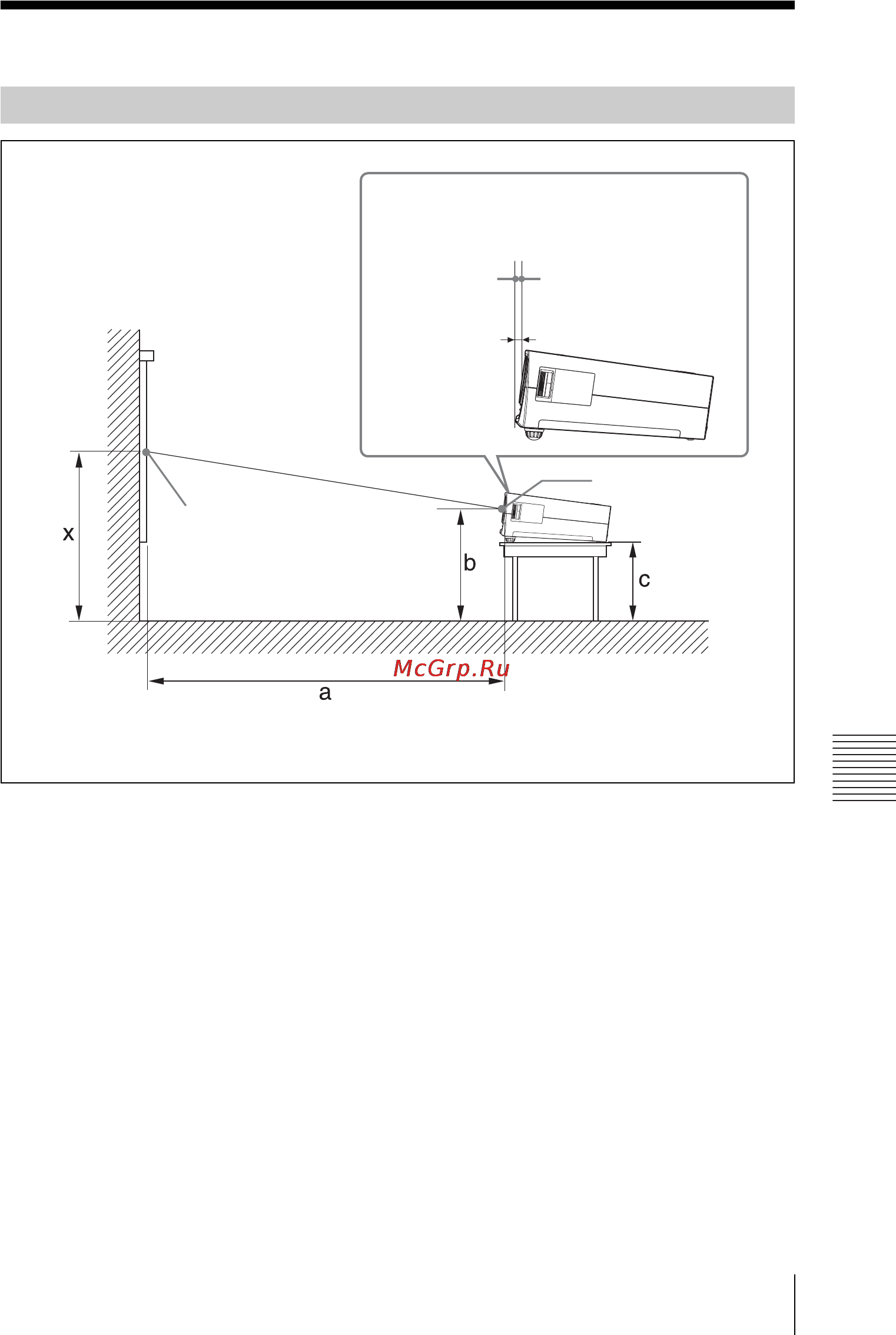

Схема монтажа
В этом разделе показаны примеры настольной и т.д. установки проектора.
Установочные размеры указаны в таблице, стр. 54.
Буквенные обозначения на иллюстрации соответствуют указанным ниже размерам.
a: Расстояние между экраном и центром объектива
b: Расстояние между полом и центром объектива
c: Расстояние между полом и низом регуляторов проектора
x: Расстояние между полом и центром экрана (свободное)
Напольный монтаж (проецирование вперед)
Стена
Расстояние между лицевой поверхностью
корпуса и центром объектива
Передняя граница
объектива
Пол
Центр объектива
Центр экрана
Единица измерения: мм
14,6
* Регулятор не выдвинут, выполнена функция Верт.трап.иск.
Крайняя
передняя точка
корпуса
