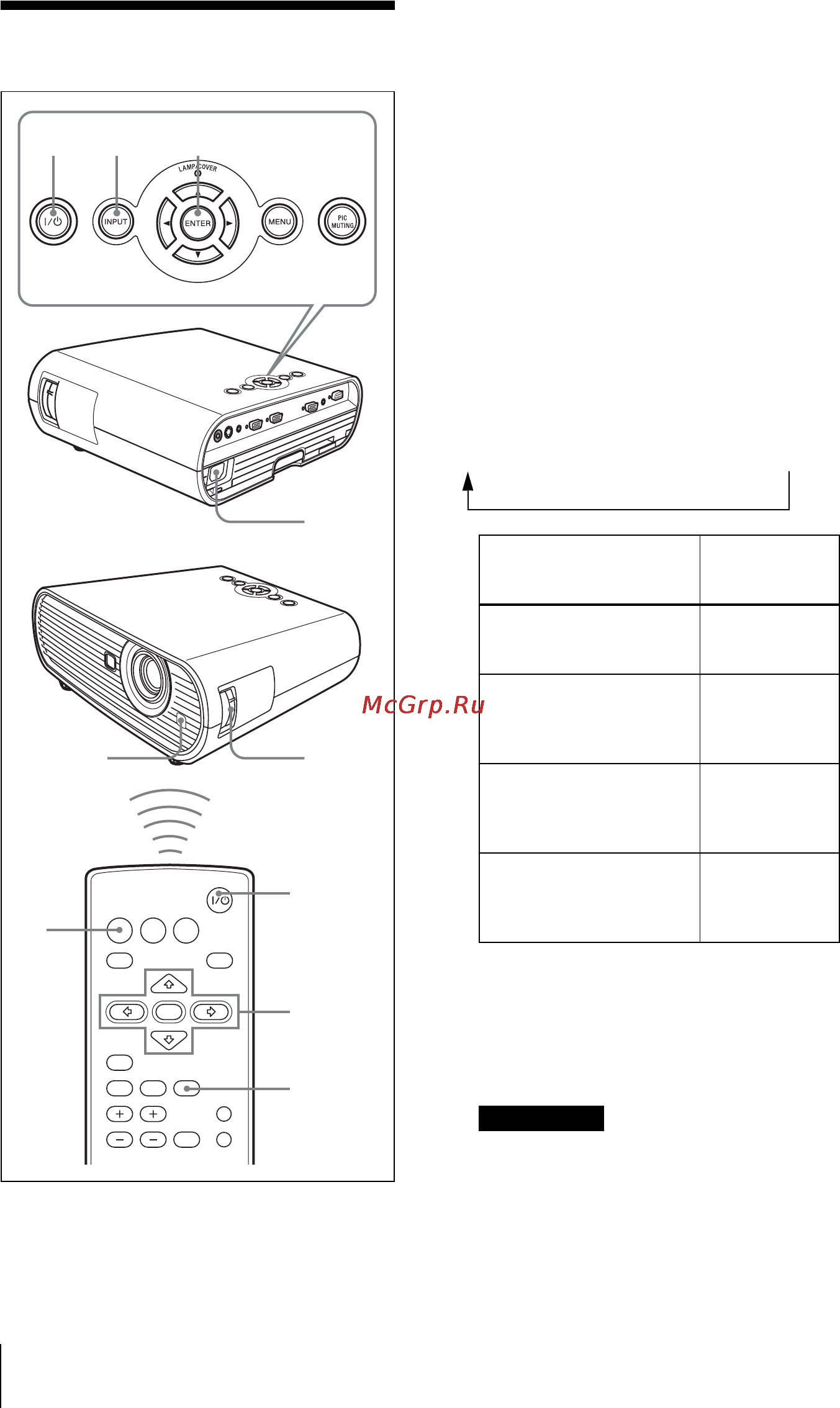

![Sony VPL-ES7 [20/62] Проецирование](/views2/1090850/page20/bg14.png)
20
Проецирование
Проецирование
1 Подключите провод питания к
настенной розетке, затем включите
все оборудование и снимите крышку
объектива.
Загорится красная подсветка клавиши
?/1, проектор перейдет в режим
ожидания.
2 Нажмите на клавишу ?/1.
Сначала мигает зеленый индикатор,
затем загорается подсветка клавиши
?/1. (Пока мигает подсветка клавиши
?/1, проектор не готов к работе).
3 Включите оборудование,
подключенное к проектору.
4 Нажмите на клавишу INPUT, чтобы
выбрать источник входа.
При каждом нажатии на клавишу
происходит переключение входного
сигнала по следующей схеме:
Интеллектуальная функция APA
(автоматическое выравнивание
пикселей) корректирует изображение
на подключенном оборудовании,
чтобы обеспечить четкость
проецирования.
• Если в пункте “Автопоиск вх.” задано
“Вкл”, проектор выполняет поиск
сигналов от подключенного
оборудования и показывает входной
канал, на котором обнаружены
входные сигналы.
Подробная информация дана в
разделе “Автопоиск вх.” См. стр. 34.
INPUT
MENU
NETWORK USB
RESET
AUTO FOCUS
D ZOOM
LENS
ENTER
VOLUME
KEYSTONE
/TILT
FREEZE
PIC MUTING
AUDIO MUTING
APA
1
8
41,2 7
7
7
2
4
Передний
сенсор
дистанционного
управления
На вход от Нажмите INPUT
для
отображения
Компьютер/компонент,
подключенные к
разъему INPUT А
Вход-A
Компьютер и т.д.,
подключенные к
разъему INPUT B
(только VPL-EX70)
Вход-B
Видеооборудование,
подключенное к
входному разъему
VIDEO
Видео
Видеооборудование,
подключенное к
входному разъему
SVIDEO
S-Видео
Примечания
Вход-A t Вход-B t Видео t S-Видео
(только VPL-EX70)
