21

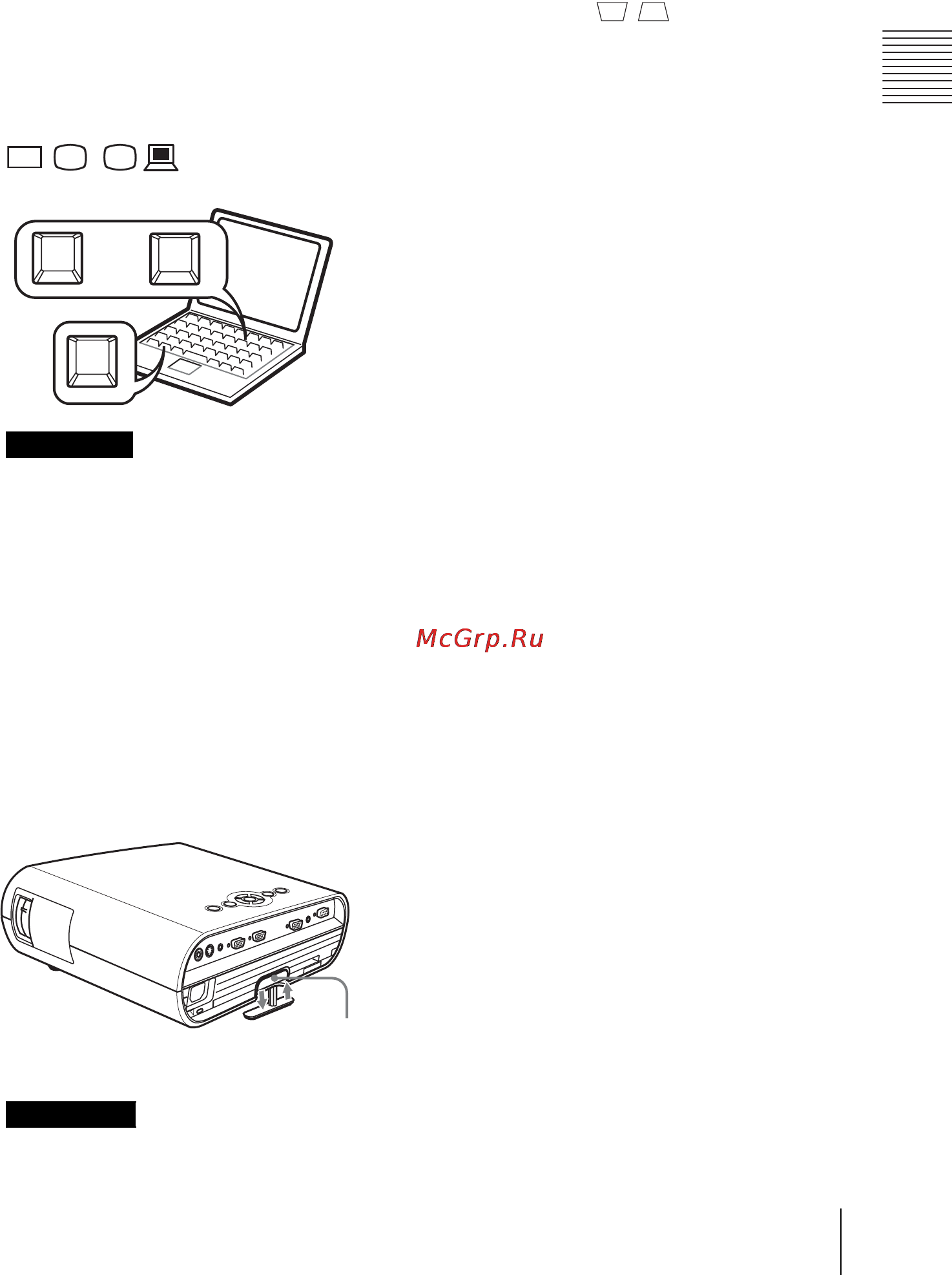

Проецирование
Проецирование изображений
• Интеллектуальная функция Smart APA
работает только с аналоговыми
входными сигналами, поступающими с
компьютера.
5 Включите подключенное
оборудование для подачи выходных
сигналов на проектор.
В зависимости от типа компьютера,
например, лэптоп или универсальный
ЖК, возможно, потребуется задать на
компьютере подачу выходных
сигналов на проектор, нажав на
определенные клавиши (например,
и т.д.), или изменив
настройки компьютера.
Клавиша, используемая, чтобы задать в
компьютере подачу выходных сигналов
на проектор, зависит от типа компьютера.
6 Отрегулируйте положение верхней и
нижней части изображения.
Отрегулируйте положение
изображения с помощью регулятора.
Использование регулятора
Приподнимите проектор, нажмите на
регулировочную кнопку регулятора и
скорректируйте наклон регулятора,
затем отпустите кнопку, чтобы
зафиксировать положение.
• Соблюдайте осторожность, чтобы не
выронить проектор.
• Не нажимайте слишком сильно на
верхнюю поверхность проектора и не
прилагайте к нему большое тянущее
усилие, если выдвинут регулятор. Это
может привести к возникновению
неполадок.
7 Корректировка трапецеидальных
искажений ( ) изображения.
(только VPL-EX7/ES7)
Нажмите на клавишу KEYSTONE на
Дистанционном Пульте, чтобы
открыть меню регулировки и
скорректировать наклон, используя
клавиши v/V/b/B.
Для VPL-EX70
• Когда вы регулируете наклон
проектора с помощью регулятора,
одновременно с этим происходит
корректировка вертикальных
трапецеидальных искажений. Если вы
не хотите выполнять эту
корректировку автоматически, задайте
в пункте “Верт.трап.иск” “Ручной”.
(См. стр. 37.)
• Если вы задаете в пункте
“Верт.трап.иск” вариант “Авто”,
корректировка “Верт.трап.иск”
выполняется автоматически. Однако, в
зависимости от температуры в
помещении и углового положения
экрана, корректировка может быть
выполнена небезупречно. В этом
случае выполните регулировку
вручную.
Нажмите на клавишу KEYSTONE на
Дистанционном Пульте, чтобы открыть
меню “Верт.трап.иск” и
скорректировать значение, используя
клавиши v/V/b/B.
8 Отрегулируйте размер изображения
и фокус.
Отрегулируйте величину изображения
с помощью кольца масштабирования и
сфокусируйте его с помощью кольца
фокусировки.
Примечание
Примечания
VGA
LCD
//
,
F7
Fx
Fn
или
и
Регулировочная кнопка регулятора
