12
Расположение и назначение органов управления
a Клавиша ?/1 (Вкл./Ожидание)
Включает проектор, находящийся в
режиме ожидания. Для отключения
питания дважды нажмите на клавишу
?/1 в соответствии с сообщением или
нажмите и удерживайте клавишу ?/1
примерно одну секунду.
Горит или мигает в следующих
условиях:
– Красный индикатор горит, если
сетевой провод включен в настенную
розетку. После того как проектор
вошел в режим ожидания, вы можете
включить его с помощью клавиши
?/1.
– Красный индикатор мигает, если
внутри прибора высокая
температура, или если проектор не
работает.
– Зеленый индикатор горит, если
проектор включен и готов к работе.
– Зеленый индикатор мигает с
момента включения проектора и до
момента его готовности к работе.
Кроме этого, зеленый индикатор
мигает во время работы вентилятора
охлаждения, после того как питание
отключено с помощью клавиши ?/1.
Вентилятор работает примерно в
течение 90 секунд после отключения
питания.
– Оранжевый индикатор горит, когда
действует режим энергосбережения.
Подробная информация дана в разделе
стр. 22.
b Клавиша INPUT
Служит для выбора входного сигнала.
При каждом нажатии на клавишу
происходит переключение входного
сигнала.
c Клавиши ENTER/v/V/b/B
(стрелки)
Служат для ввода настроек пунктов
меню, для выбора различных меню и
для выполнения различных
регулировок.
d Индикаторы LAMP/COVER
Оранжевый индикатор мигает в
следующих условиях:
• Сериями из 2 вспышек, если
ненадежно закреплена крышка

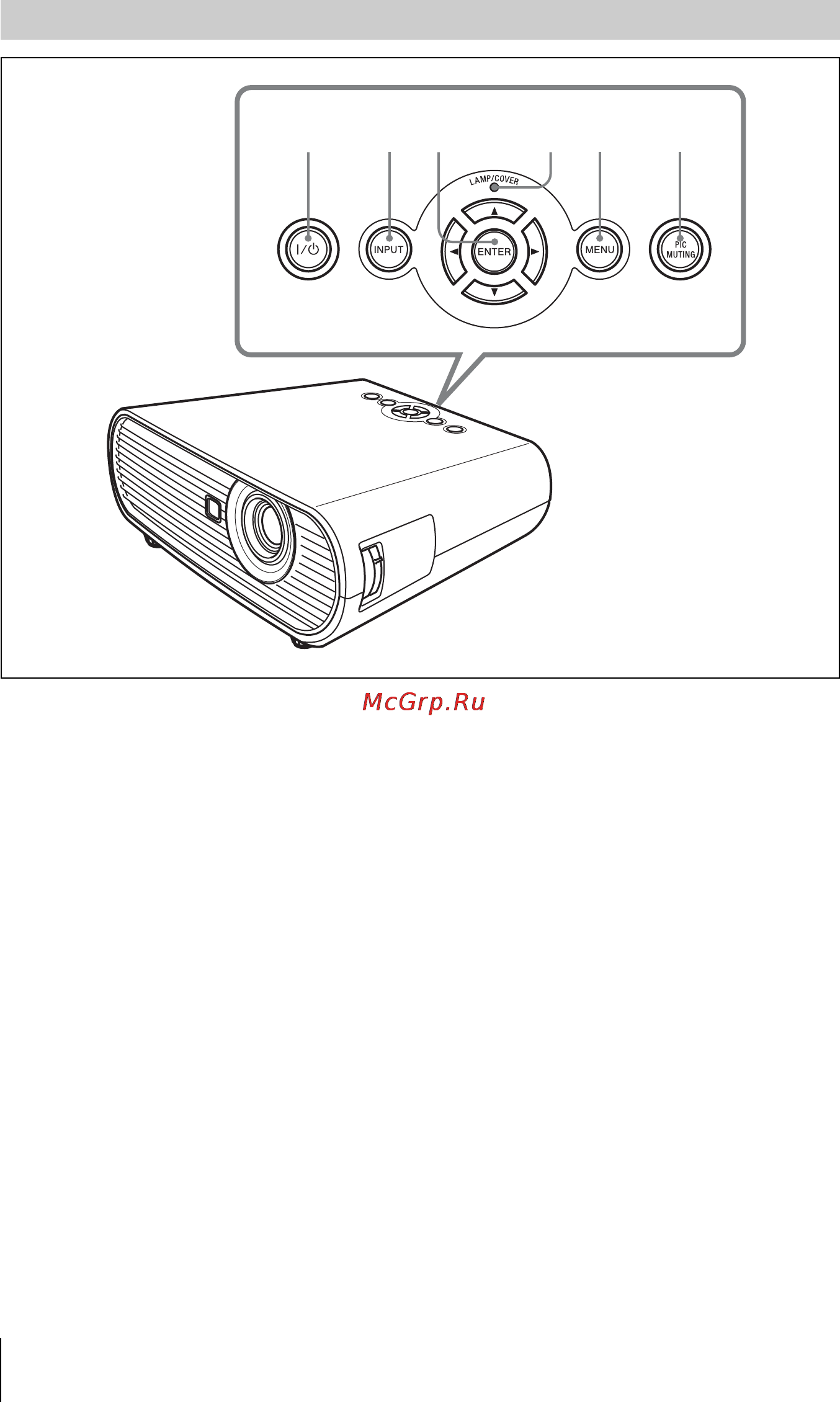

Панель управления
123 456
