18
Подключение проектора

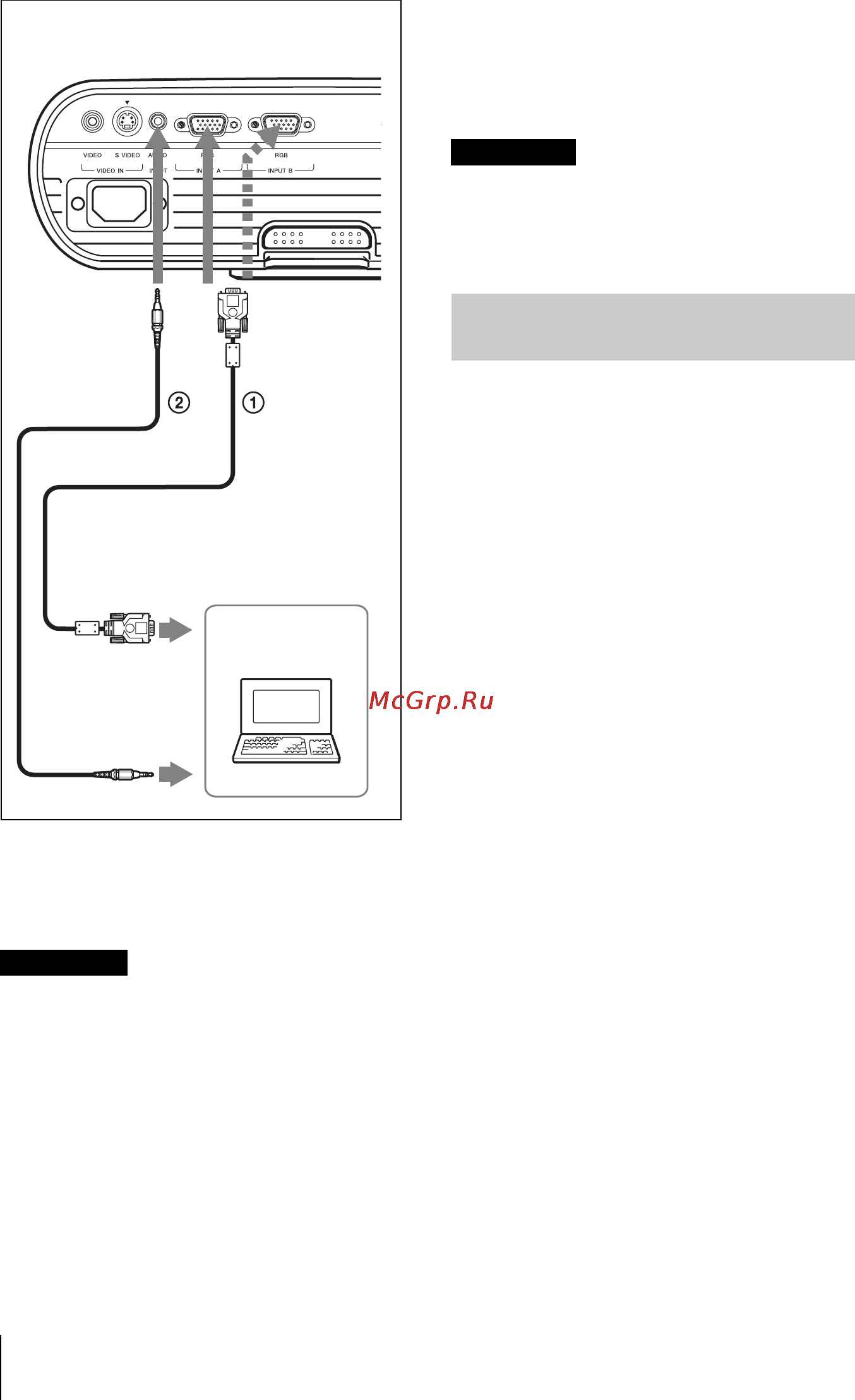

Подключение компьютера
1 Провод HD D-sub 15-штыревой (входит в
комплект поставки)
2 Соединительный провод стерео аудио (не
входит в комплект поставки)
(Используйте
провод с нулевым сопротивлением).
• Для подключения стереоаудиосигнала
подключайте соединительный провод
стерео аудио к гнезду AUDIO INPUT.
• Проектор принимает сигналы VGA, SVGA,
XGA, SXGA, SXGA+, WXGA. Однако мы
рекомендуем настроить режим выхода
вашего компьютера на режим SVGA (VPL-
ES7) или XGA (VPL-EX70/EX7) для
внешнего монитора.
• Если вы настраиваете в компьютере,
например, в портативном компьютере,
выход сигнала и на экран компьютера, и на
внешний монитор, изображение на внешнем
мониторе может оказаться
некачественным. Настройте в компьютере
выход сигнала только на внешний монитор.
Подробная информация дана в
инструкциях по эксплуатации,
прилагаемых к компьютеру.
Для подключения компьютера Macintosh с
разъемом выхода видеосигнала, имеющим два
ряда штырей, используйте адаптер, который
можно приобрести в свободной продаже.
В этом разделе описано, как подключить
проектор к видеомагнитофону.
Дополнительная информация дана в
инструкциях по эксплуатации
подключаемого оборудования.
Примечания
Задняя сторона
к выходу монитора
Компьютер
к выходу аудио
VPL-EX70
Примечание
Подключение
видеомагнитофона
