Расположение и назначение органов управления
a Разъем VIDEO IN
• S VIDEO (мини DIN, 4-штыревой)
Подключение выхода S видео
видеооборудования.
• VIDEO (телефонного типа):
Подключение выхода видео
видеооборудования.
b Разъем AUDIO INPUT
Вход аудиосигнала, привязанного к
изображению, поступающему от
INPUT A, INPUT B (только VPL-
EX70) или VIDEO .
c Разъем INPUT A
RGB (HD D-sub 15-штыревой,
внутренний)
Вход для компьютерного сигнала,
видеосигнала GBR, компонентного
сигнала или сигнала DTV, в
зависимости от того, какое
оборудование подключено.
Используйте для подключения
выходного разъема оборудования
прилагаемый провод или опционный
провод.
Подробная информация дана в
разделах “Подключение
компьютера”, на стр. 17, и
“Подключение видеомагнитофона”,
на стр. 18.

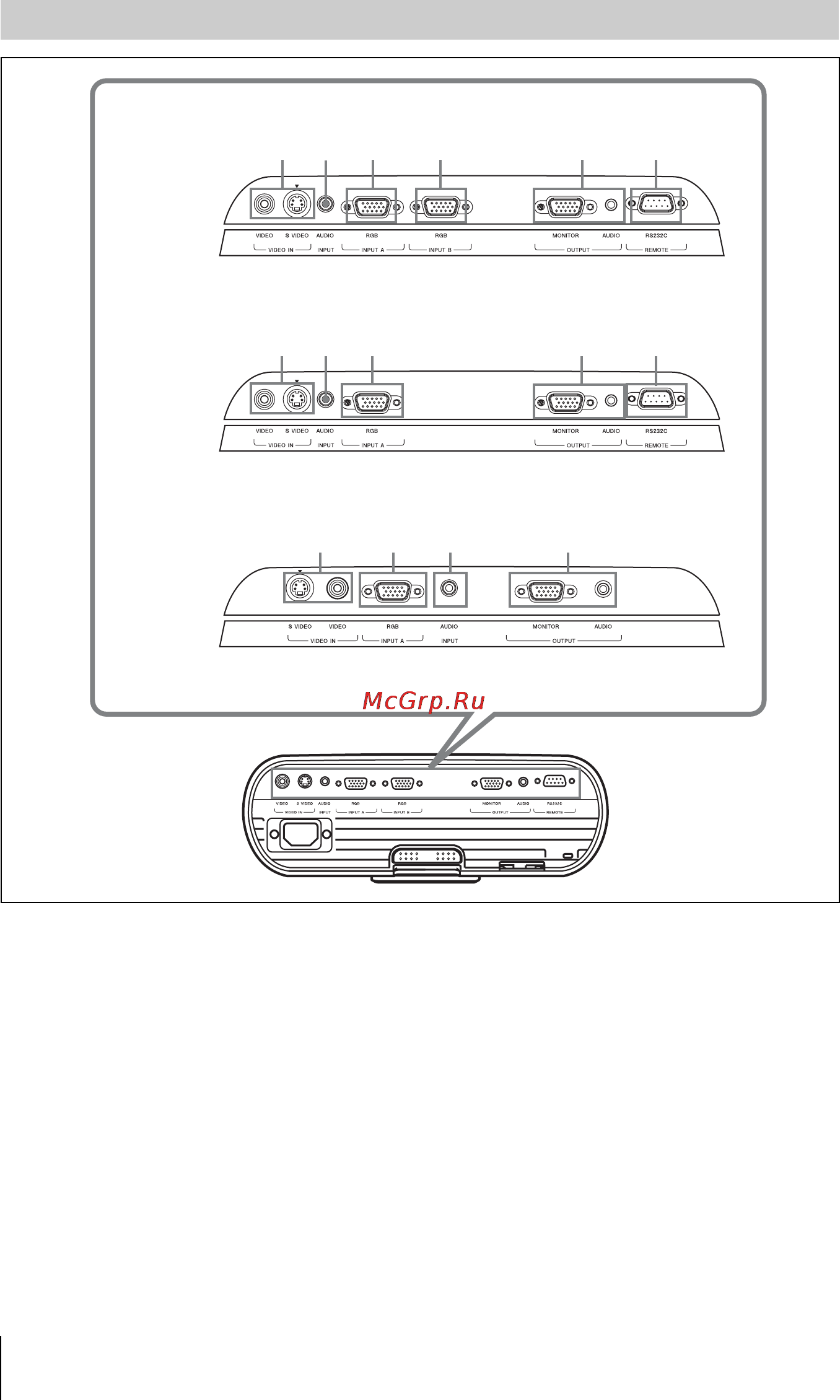

Панель подключения
13 56
13456
1325
VPL-EX70
VPL-EX7
VPL-ES7
2
2
