19
Подключение проектора
Проецирование изображений

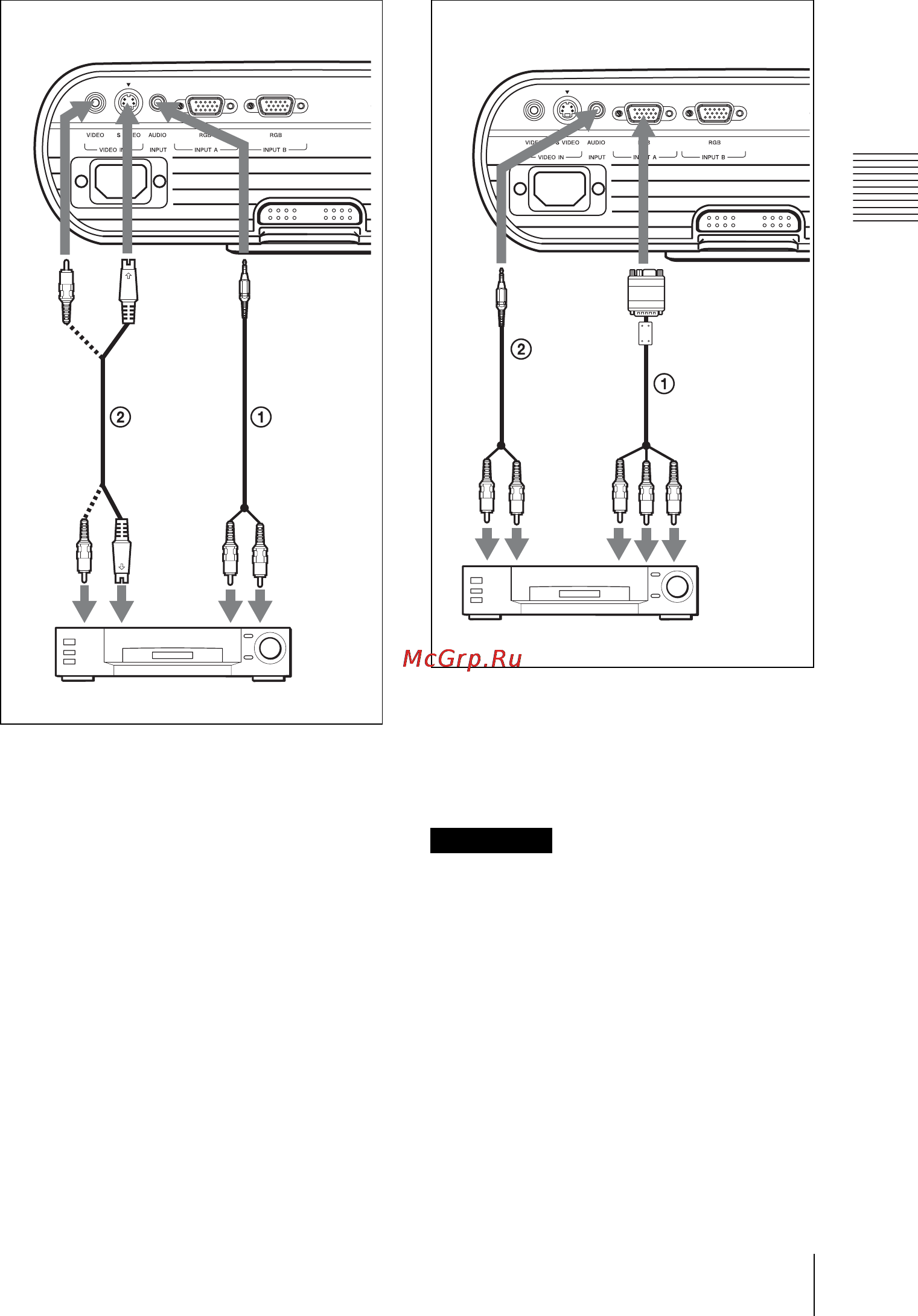

Для подключения разъема выходного
видео- или S-видеосигнала
1 Соединительный провод стерео аудио (не
входит в комплект поставки)
(Используйте
провод с нулевым сопротивлением).
2 Провод видео (не входит в комплект поставки)
или провод S-видео (не входит в комплект
поставки)
Подключение к выходному разъему
видео GBR/Компонента
1 Провод сигнала (не входит в комплект
поставки)
HD D-sub 15-штыревой (наружный) ↔ 3 × фоно-
разъемы
2 Соединительный провод стерео аудио (не
входит в комплект поставки)
(Используйте
провод с нулевым сопротивлением).
• Для подключения стереоаудиосигнала
подключайте соединительный провод
стерео аудио к гнезду AUDIO INPUT.
• Задайте формат, используя пункт “Формат”
меню УСТАН. ВХОД. СИГНАЛА, в
соответствии с входным сигналом.
• Когда вы подключаете проектор к
выходному разъему видео GBR, выберите
“Видео ЗСК”, или, если вы подключаете
проектор к выходному разъему
компонента, выберите “Компонент” и
настройку “Выб.сиг.вх. A” в меню
УСТАНОВКА НАБОРА.
Видеомагнитофон
к
выходу
S-видео
Задняя сторона
к выходу
аудио (R)
к выходу
видео
к выходу
аудио (L)
VPL-EX70
Примечания
Задняя сторона
к
выходу
аудио
(R)
Видеомагнитофон
к выходу
видео GBR/
компонента
к
выходу
аудио
(L)
VPL-EX70
