Проверка системы
52 3A0014R

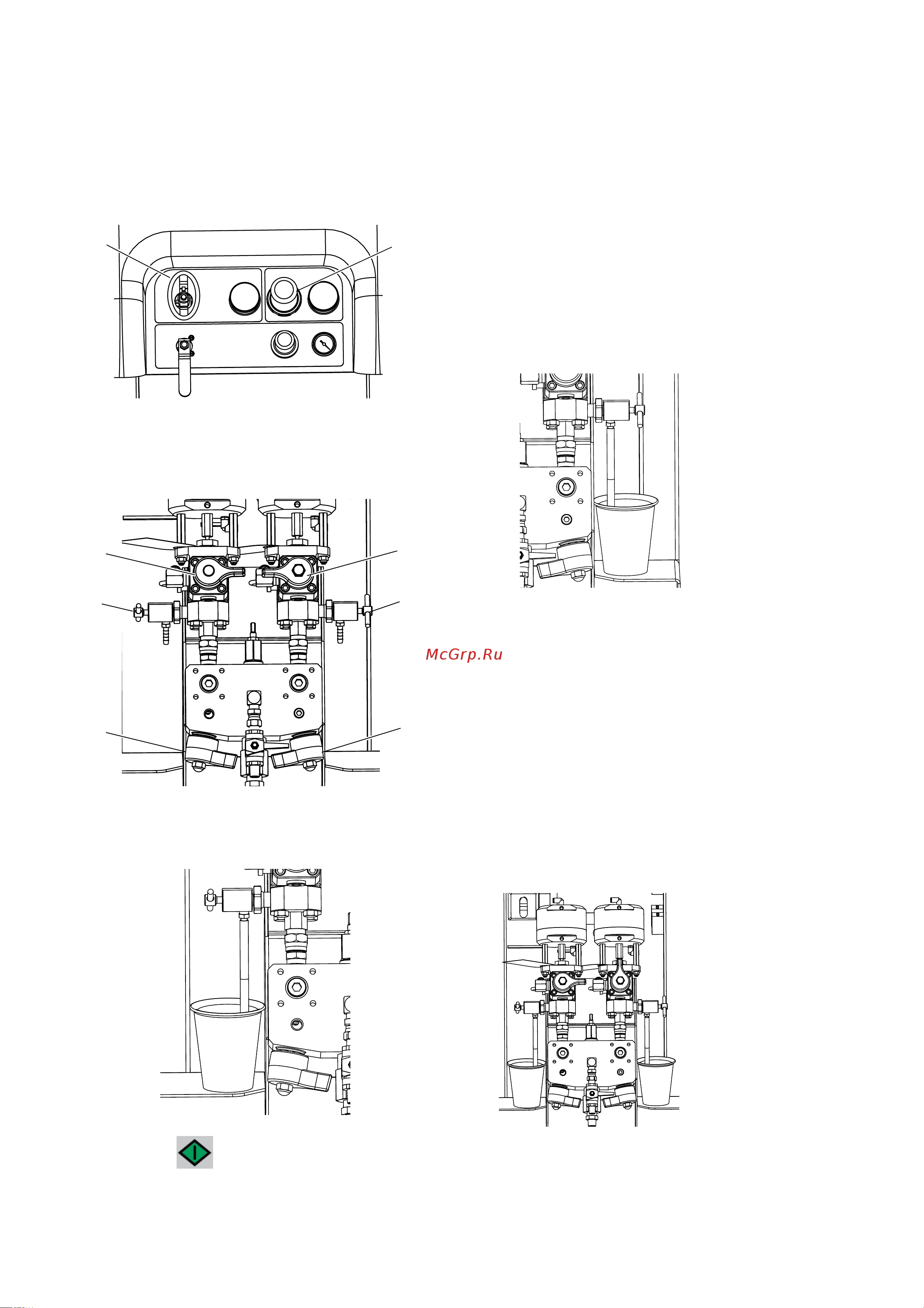

3. Установите пневматический регулятор (CD)
в главном насосе в нулевое положение.
Откройте клапан главного насоса и воздушный
клапан (CA). Увеличьте значение на
пневматическом регуляторе (CD) главного насоса
до 0,35 МПа, 3,5 бар (50 psi).
4. Раздавайте жидкость A указанным ниже образом.
a. Закройте рециркуляционные клапаны
(AC, AD), клапаны смесительного коллектора
(AH, AJ) и оба пробоотборных клапана (AE, AF).
.
b. Поставьте чистый контейнер объемом
1000 куб. см (1 кварта) под пробоотборный
клапан B (AF).
c. Нажмите . В результате загорится
индикатор (DK) насоса A.
d. Медленно откройте и отрегулируйте
пробоотборный клапан A (AE), чтобы добиться
желаемой скорости потока. Насос остановится
автоматически (дважды в ходе проверки и еще
раз по окончании дозирования жидкости).
Индикатор (DK) насоса A погаснет, а индикатор
(DK) насоса B загорится.
5. Закройте пробоотборный клапан A (AE).
6. Осуществляйте раздачу материала В следующим
образом.
a. Поставьте чистый контейнер объемом
1000 куб. см (1 кварта) под пробоотборный
клапан B (AF).
b. Медленно откройте и отрегулируйте
пробоотборный клапан B, чтобы добиться
желаемой скорости потока. Насос
остановится автоматически (дважды в ходе
проверки и еще раз по окончании
дозирования жидкости). В результате
индикатор (DK) насоса B выключится.
c. Закройте пробоотборный клапан B (AF).
7. Сравните объемы жидкостей в контейнерах; они
должны быть одинаковыми — по 750 мл
(25,3 жидкой унции) в каждом контейнере.
Повторите проверку, если объемы жидкостей не
являются одинаковыми. Если проблема не
исчезает, см. Коды аварийных сигналов и
устранение неполадок, страница 64
.
8. Вылейте жидкость, использовавшуюся в ходе
проверки, обратно в соответствующую емкость
для подачи жидкости.
CD
CA
AD
AF
AJ
AC
AE
AH
