EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1C – 2013.07
Инструкция по монтажу и эксплуатации
10

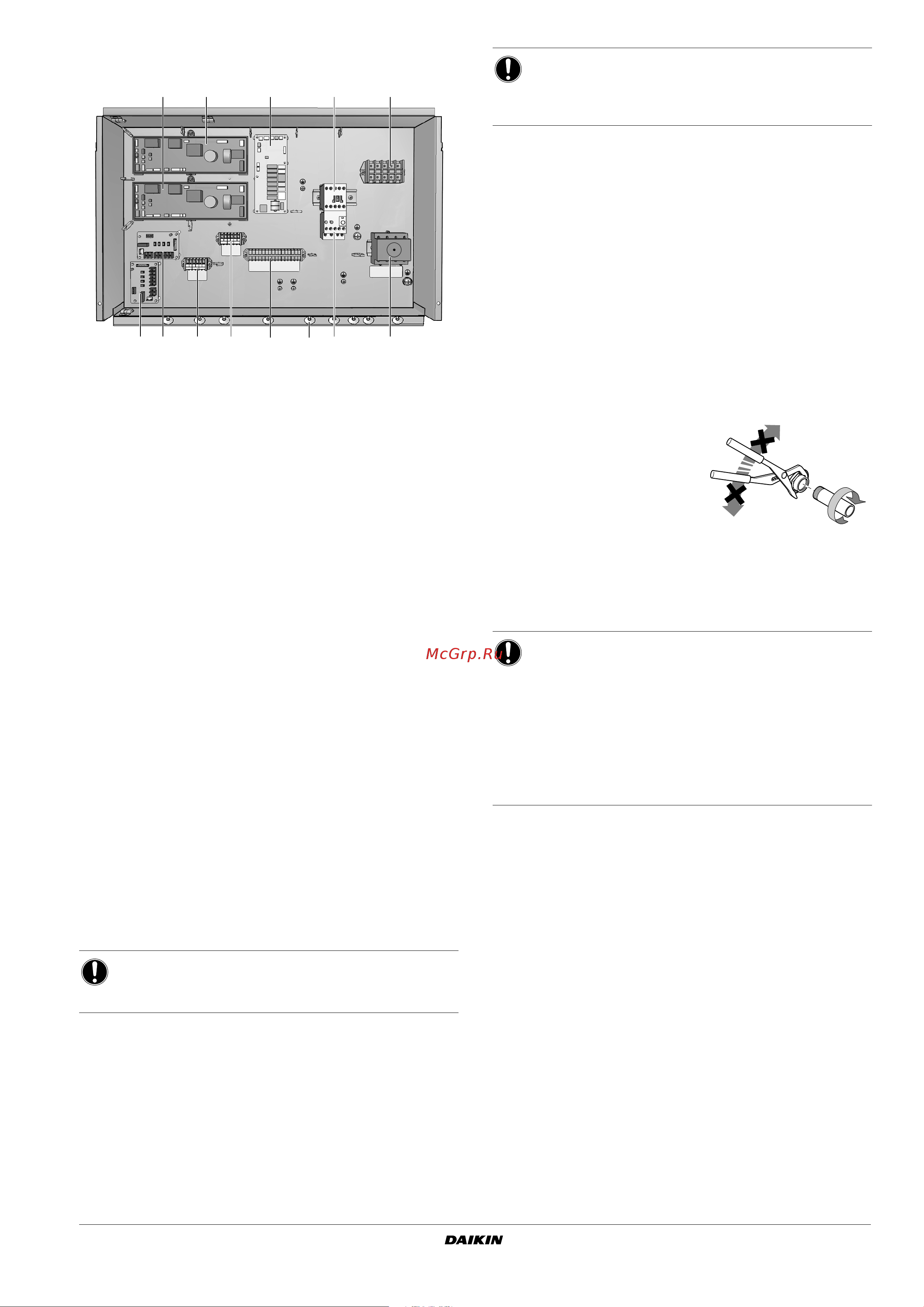

Распределительная коробка гидравлического отсека
(панель 1)
1. Основная плата (ведущая)
Основная плата управляет работой блока.
2. Основная плата (подчиненная)
(Только для блоков EWAQ040~064* и EWYQ040~064*.)
3. Плата управления
4. Плата входов (дополнительно)
5. Плата входов (дополнительно)
(Только для блоков EWAQ040~064* и EWYQ040~064*.)
6. Клеммная колодка X1M
7. Клеммная колодка X2M
Клеммная колодка для подключения высоковольтной
электропроводки, прокладываемой по месту установки.
8. Клеммная колодка X3M
Клеммная колодка для подключения низковольтной
электропроводки, прокладываемой по месту установки.
9. Клеммная колодка X4M
10. Главный выключатель
Подключение электропитания по месту установки.
11. Реле насоса K1P
(Только для блоков EWAQ*BAW(P/H)* и EWYQ*BAW(P/H)*.)
12. Реле максимального тока насоса K1S
Реле максимального тока защищает электродвигатель
насоса в случае перегрузки, обрыва фазы или падения
напряжения. Это реле настраивается на заводе и не
подлежит регулировке. В случае срабатывания реле
максимального тока его необходимо в электрическом
щитке вернуть в исходное положение, а ошибку на пульте
управления нужно снять вручную.
(Только для блоков EWAQ*BAW(P/H)* и EWYQ*BAW(P/H)*.)
13. Крепления стяжек кабелей
Крепления стяжек кабелей позволяют прикреплять
прокладываемую на месте проводку со стяжками кабелей
к распределительной коробке для устранения натяжения.
4.5. Выполнение работ с трубопроводом воды
4.5.1. Соединение трубопроводов воды
Соединения водяных труб должны производиться
в соответствии с действующими нормативами и с прилагаемой
к блоку схемой при соблюдении направлений подачи и выпуска
воды.
Проникновение в контур воды грязи может привести
к неисправности. Поэтому при подсоединении контура
циркуляции воды соблюдайте следующие правила:
■ Используйте только чистые трубы.
■ При удалении заусенцев направляйте конец трубы вниз.
■ При прокладке сквозь стену закрывайте конец трубы,
чтобы в нее не попадали грязь и пыль.
■ Герметизируйте соединения хорошим резьбовым
герметиком. Герметизация должна выдерживать давление
и температуру системы, а также быть устойчива
к присутствию гликоля в воде.
■ Используя нелатунные металлические трубы, обязательно
изолируйте оба материала друг от друга, чтобы
предотвратить гальваническую коррозию.
■ Задайте соответствующие значение слива для клапана
сброса давления.
■ Латунь является мягким
материалом, поэтому при
подсоединении контура
циркуляции воды пользуйтесь
соответствующими
инструментами. Применение
неподходящих инструментов
приведет к повреждению
труб.
■ Чтобы система циркуляции воды работала исправно, нужно
обязательно установить регулирующий клапан. Клапан
(приобретается по месту установки) предназначен для
регулировки водотока в системе.
4.5.2. Установка комплекта запорных клапанов
См. рисунок 12.
1 Переходник
2 Запорный вентиль
4.5.3. Изоляция трубопроводов воды
Во избежание образования конденсата во время охлаждения
и уменьшения производительности нагрева и охлаждения,
а также во избежание замерзания наружных трубопроводов
воды в зимний период необходимо изолировать весь контур
циркуляции воды, включая все трубопроводы. Во избежание
замерзания наружных трубопроводов воды при температуре
окружающего воздуха –15°C толщина изоляционного материала
должна составлять не менее 13 мм λ=0.039 W/mK.
Если температура воздуха превышает 30°C, а относительная
влажность выше RH 80%, толщина изоляционного материала
должна составлять не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
ВНИМАНИЕ!
Электрическая схема находится на внутренней
стороне крышки распределительной коробки.
2
3
6
87 1012945
1 11
13
ВНИМАНИЕ!
При подсоединении труб будьте аккуратны
и старайтесь не деформировать их применением
излишней силы.
ВНИМАНИЕ!
■ Агрегат может использоваться только
в замкнутой водяной системе. Применение
в открытом водяном контуре может привести
к повышенной коррозии трубопроводов воды.
■ Ни в коем случае не используйте в контуре
циркуляции воды детали с цинковым покрытием.
Может начаться активная коррозия таких
деталей, поскольку во внутреннем контуре
циркуляции воды применяются медные трубы.
