Инструкция по монтажу и эксплуатации
11
EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1C – 2013.07
4.5.4. Проверка объема воды и предварительного
давления в расширительном баке
Блок оснащен расширительным баком емкостью 12 литров,
в котором по умолчанию имеется предварительное давление
1 бар.
Для обеспечения правильной работы агрегата может
возникнуть необходимость в корректировке предварительного
давления в расширительном баке. Также необходимо проверять
минимальный и максимальный объем воды.
1 Убедитесь, что общий объем воды в установке без учета
воды в блоке соответствует значению в таблице.
Информацию о внутреннем объеме воды в блоке см.
в разделе "6.1. Технические характеристики" на странице 26.
2 Расчет предварительного давления в расширительном баке
Предварительное давление (Pg), которое необходимо
создать, зависит от разницы высот установки (H)
и рассчитывается по следующей формуле:
Pg=(H/10+0,3) бар
3 Проверка максимально допустимого объема воды
Чтобы определить максимально допустимый объем воды во
всем контуре, выполните следующие действия.
1 С помощью приведенного ниже графика определите,
какой максимальный объем воды соответствует
рассчитанному предварительному давлению (Pg).
2 Проверьте, чтобы общий объем воды во всем контуре
был меньше этого значения.
В противном случае расширительный бак внутри агрегата
слишком мал для данной установки. Решение. Установите
в трубопровод дополнительный расширительный бак.

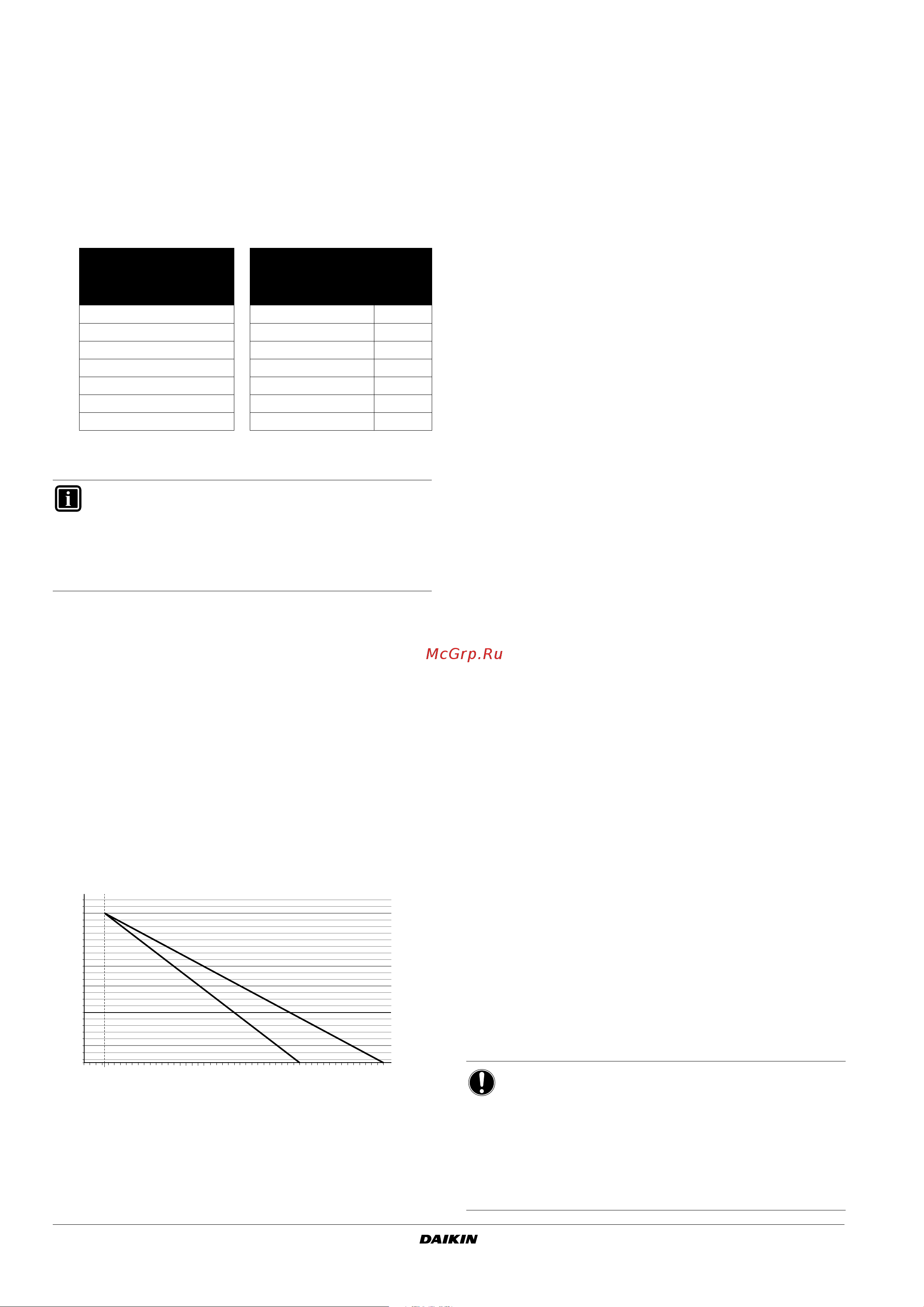

рис. "Максимально допустимый объем воды"
Значение предварительного давления по умолчанию (Pg)
соответствует разности высот 7 м.
Если разность высот системы составляет менее 7 м
И объем в системе меньше максимально допустимого
значения при предварительном давлении (Pg) (см. график
выше), регулировка предварительного давления (Pg) НЕ
требуется.
Пример 1
Блок установлен на 5 м ниже самой высокой точки в контуре
воды. Общий объем воды в контуре составляет 250 л.
В этом примере ни каких бы то ни было действий, ни
корректировки не требуется.
Пример 2
Агрегат установлен в самой высокой точке в контуре
циркуляции воды. Общий объем воды в контуре составляет
(без применения гликоля) 420 л.
Результат:
■ Поскольку 420 л больше, чем 340 л, предварительное
давление необходимо понизить (см. таблицу выше).
■ Требуемое предварительное давление:
Pg=(H/10+0,3) бар=(0/10+0,3) бар=0,3 бар
■ Соответствующий максимальный объем воды можно
определить по графику: примерно 490 л.
■ Так как общий объем воды (420 л) меньше
максимального объема воды (490 л), для данной
установки достаточно расширительного бака.
4 Создание предварительного давления в расширительном
баке
Когда требуется изменить созданное по умолчанию
давление в расширительном баке (1 бар), соблюдайте
следующие правила:
■ Для создания предварительного давления
в расширительном баке используйте только осушенный
азот.
■ Создание в расширительном баке ненадлежащего
давления приведет к сбоям в работе системы. Поэтому
корректировку предварительного давления следует
доверять только установщику.
4.5.5. Защита контура циркуляции воды от
замерзания
Мороз может повредить гидравлическую систему. Поскольку агрегат
устанавливается снаружи и, таким образом, гидравлическая система
подвергается воздействию отрицательных температур, необходимо
предусмотреть защиту системы от замерзания.
Дополнительный ленточный нагреватель трубопровода воды
См. раздел "3.1. Проверьте наличие всего дополнительного
оборудования" на странице 4.
Во избежание потери тепла все гидравлические детали
изолированы. На трубопроводе также необходимо
предусмотреть изоляцию.
Ленточный нагреватель устанавливается на трубопровод для
защиты основных частей гидросистемы внутри блока.
Этот ленточный нагреватель обеспечивает защиту только
внутренних деталей блока. Он не защищает детали,
установленные отдельно вне агрегата.
Установщик должен предусмотреть ленточный нагреватель для
этих деталей.
EWAQ
Минимальный
общий объем
воды (л)
EWYQ
Минимальный общий
объем воды (л)
Охлаждение Охлаждение Нагрев
016 33 016 33 76
021 33 021 33 76
025 33 025 33 76
032 33 032 33 110
040 66 040 66 152
050 66 050 66 152
064 66 064 66 220
ИНФОРМАЦИЯ
В большинстве случаев этот минимальный объем воды
дает удовлетворительный результат.
Тем не менее для критически важных процессов
и помещений с высокой тепловой нагрузкой может
потребоваться больший объем воды.
pre-pressure = pre-pressure
maximum volume = макс. объем (вода или вода + гликоль)
A = система без гликоля
B = система с 20% пропиленгликоля
C = По умолчанию
(См. раздел Осторожно: "использование гликоля" на странице 12)
C
0.3
0.5
1
1.5
2
2.5
100500 34 150 200 250 300 350 400 450
[l]
maximum volume
[bar]
pre-pressure
B A
500
BA
ВНИМАНИЕ!
Однако в случае отключения электропитания все
упомянутые возможности не защитят агрегат от
замерзания.
Если возможно отключение питания, когда блок
остается без присмотра, или если данная опция не
выбрана, компания Daikin рекомендует добавить
в водяную систему гликоль.
