Установка кондиционера
4G1.0 мм
2

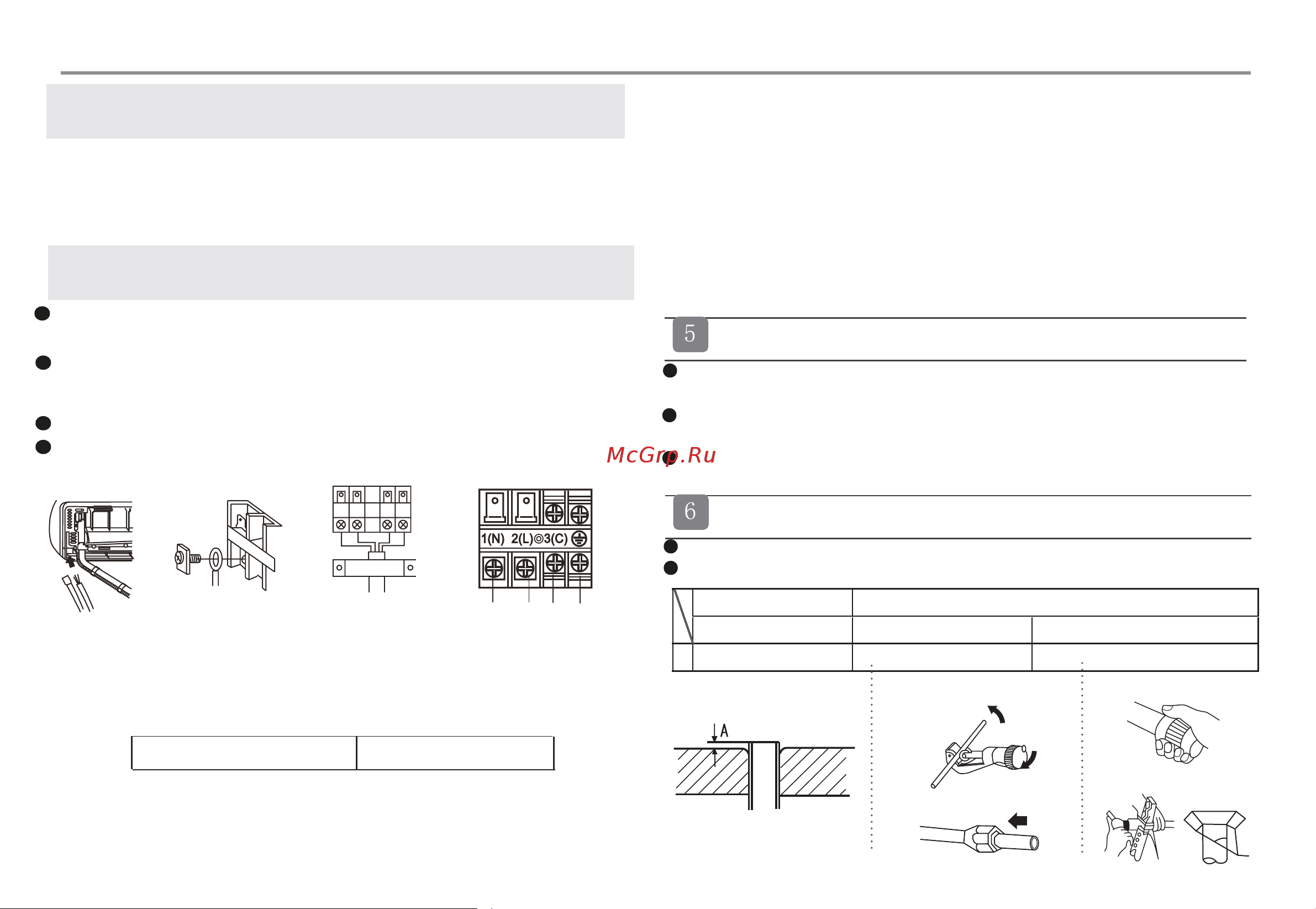

Подключение межблочного кабеля после установки
внутреннего блока
Подключение межблочного кабеля до установки
внутреннего блока
1. Пропустите межблочный кабель от наружного блока к левой ст оне
стенного отверстия, через которое уже проведены трубы хладагента.
2. Выведите кабель с лицевой стороны. Подсоедините кабель, сд ав
клеммную петлю.
Пропустите межблочный кабель от наружного блока к отверстию в тыльной
части корпуса внутреннего блока. Выведите кабель с лицевой стороны.
Ослабьте клеммные винты на клеммной панели и полностью вставьте концы
проводов кабеля в контактный блок, а затем зафиксируйте контакты, затянув
винты.
Слегка потяните кабель, чтобы убедиться в его прочной фиксации.
После подключения кабеля закрепите кабель кабельным зажимом.
Внутренний блок
К наружному блоку
Примечание:
При подключении кабеля соблюдайте аналогию маркировки и нумерации
контактов на клеммных панелях внутреннего и наружного блоков.
Несоблюдение этого правила может привести к некорректной работе
кондиционера и повреждению его компонентов.
Межблочный кабель
Обрезка и развальцовка труб хладагента
Силовая цепь
2..П перегорании предохранителя на плате управления его нужно заменить на
новый типа Т.3.15А/250ВAC (для внутреннего блока).
3. .Электромонтажные работы должны выполняться соответствии с
региональными нормами и правилами ПУЭ.
4.4. Вилка сетевого кабеля и гнездо питания должны быть легко д тупны.
5.5. В качестве прер ателя цепи электропитания кондиционера следует
использовать выключатель с размыканием всех полюсов и расстоянием между
контактами при размыкании не менее 3 мм. Выключатель должен устанавли-
ваться в стационарной проводке.
6.6. Для модели HSU-12HTM103/R3(DB) сечение межблочного кабеля 1.5мм
2
.
Для кондиционера должна быть предусмотрена отдельная силовая цепь с
гнездом питания.
При использовании кондиционера в условиях высокой влажности следует
устанавливать автоматический выключатель с защитой от токовых утечек.
В остальных случаях рекомендуется установка автоматического выключате-
ля с защитой от токовой перегрузки.
Отрежьте конец трубы труборезом, удалите заусенцы.
После установки накидной гайки выполните развальцовку расширительным
A 0~0.5мм 1.0~1.5мм 1.5~2.0мм
Обжимка
1.Обрежьте трубу
2.Удалите заусенцы
3.Установите накидную гайку
4.Развальцуйте конус
Развертка для R32
Обычный развальцовочный инструмент
Обжимка
Обжимка (жесткая)
Обжимка (с барашковой гайкой)
1. . П повреждении сетевого кабеля он должен быть заменен производителем,
авторизованным сервисным центром или квалифицированным специалистом.
Тип используемого межблочного кабеля ПВС (ВВГ) (имп. маркировка H07RN-F).
22
