Информация, необходимая для ознакомления перед началом монтажа

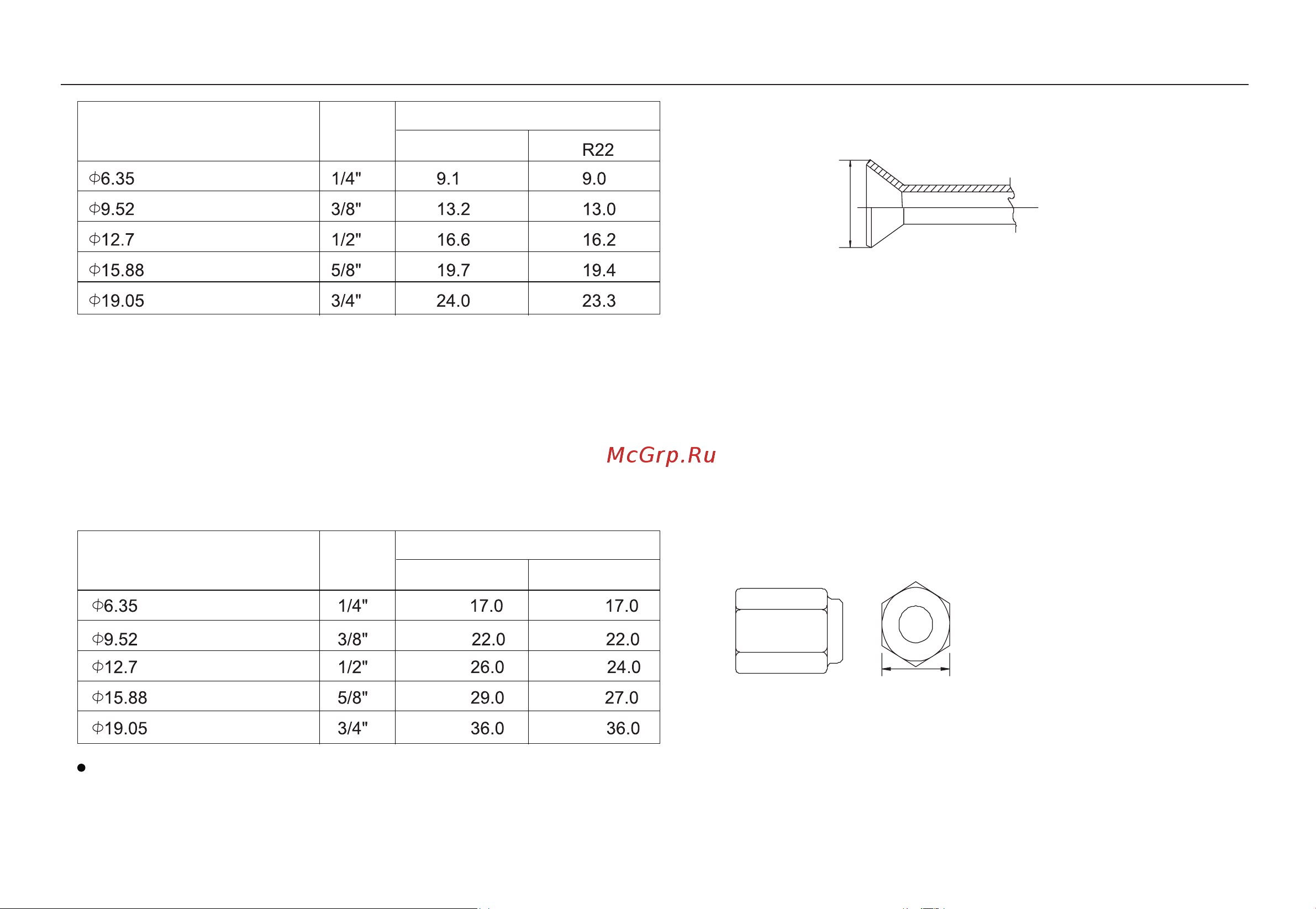

R32 (Тип 2)
Наружный диаметр трубы в
мм
Диаметр в
дюймах
Размер А в мм
Размер А в мм
Развальцовку трубы следует выполнять специальным расширительным инструментом для R32. При развальцовке труб с R32 с использованием
обычного расширительного инструмента необходимо, чтобы выступ медной трубки за шаблон был в диапазоне от 1.0 до 1.5мм. Также при использова-
нии обычного расширительного инструмента выступающий отрезок трубы рекомендуется отмерять измерительным инструментом для медной трубы.
Накидная гайка
Для повышения прочности соединения в системах с хладагентом R32 следует использовать накидные гайки типа 2, а не типа 1 как с R22 (см.
Таблицу). Таким образом, размер накидных гаек для некоторых диаметров труб отличается от тех, что применяются для систем с R22.
Размер B в мм
Наружный диаметр трубы в
мм
Диаметр в
дюймах
Размер B
R22 (Тип 1)
В таблице приведены технические требования Японского стандарта. Используя эту таблицу в качестве справочной информации, можно
подобрать накидные гайки, соответствующие региональным техническим требованиям.
R32
61
