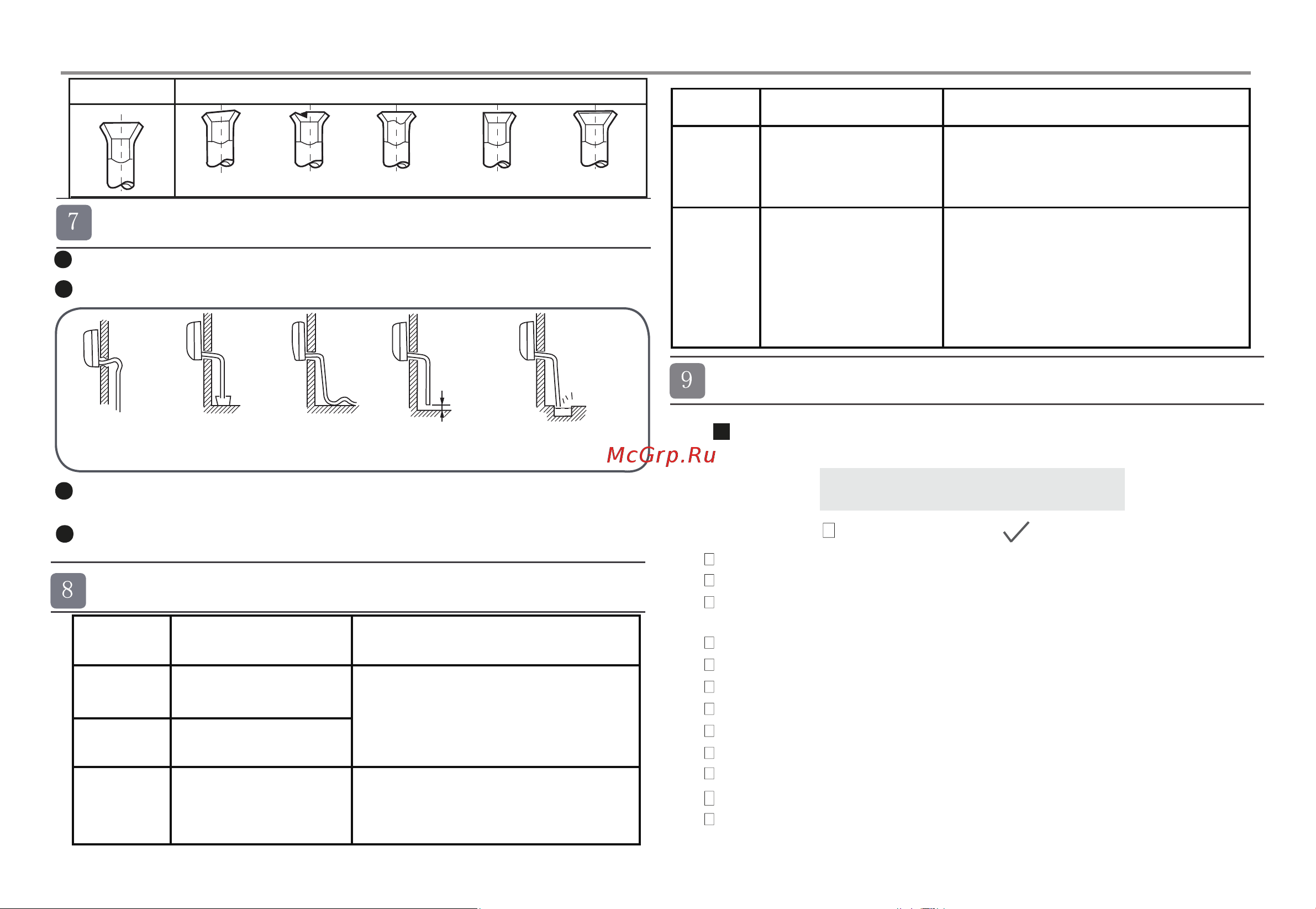

Установка кондиционера
Дренажная линия
Аварийная сигнализация
Правильно Неправильно
Косой срез Зазубрины
Вмятины
Неравномерный
конус
Длинный
конус
Дренажная линия всегда должна располагаться под уклоном вниз.
Ниже показаны примеры неправильного монтажа дренажной линии.
Наличие
подъема
Конец опущен в
воду
Наличие
волнообразных
изгибов
Малое расстояние
от земли
Менее 5 см
Шланг опущен в
канализацию
(неприятный запах)
Налейте воду в дренажный поддон внутреннего блока и проверьте,
отводится вода ли через дренажную линию наружу.
Если дренажный шланг проходит внутри помещения, его следует покрыть
теплоизоляцией.
Код
Неисправность
Прич ина
E1
E2
E4
Ошибка датчика
температуры впомещении
Ошибка датчика темпер.
теплообменника
Ошибка EEPROM платы
внутреннего блока
Обрыв соединения.
Неисправен термистор.
Неисправна плата управления.
Ошибка данных EEPROM.
Неисправна EEPROM.
Неисправна плата управления.
Код
Неисправность
Прич ина
E7
E14
Ошибка связи между
наружным и внутренним
блоком
Неисправность
вентилятора внутреннего
блока
Неправильное электросоединение или
обрыв проводки межблочной цепи.
Неисправна плата управления.
Обрыв внутренней проводки
электродвигателя вентилятора.
Обрыв силовой проводки электродви-гателя.
Неисправна плата управления.
Проверки после монтажа и тестирование
Проверьте следующие пункты
Поставьте значок
Отсутствуют ли утечки хладагента в местах соединения труб?
Теплоизолированы ли соединительные участки трубопровода хладагента?
Правильно ли подключены электрические кабели наружного и внутреннего
блоков к контактам клеммной колодки?
Надежно ли зафиксированы электрические кабели на клеммных колодках?
Беспрепятственно ли отводится конденсат из дренажного поддона?
Правильно ли выполнено заземление?
Надежно ли зафиксирован внутренний блок на стене?
Силовое питание соответствует паспортным данным?
Отсутствует ли повышенный шум?
Правильно ли функционирует дисплей внутреннего блока?
Правильно ли выполняется охлаждение и нагрев (для теплового насоса)?
Правильно ли выполняется температурное регулирование?
Объясните потребителю, как пользоваться
Руководством по монтажу и эксплуатации
