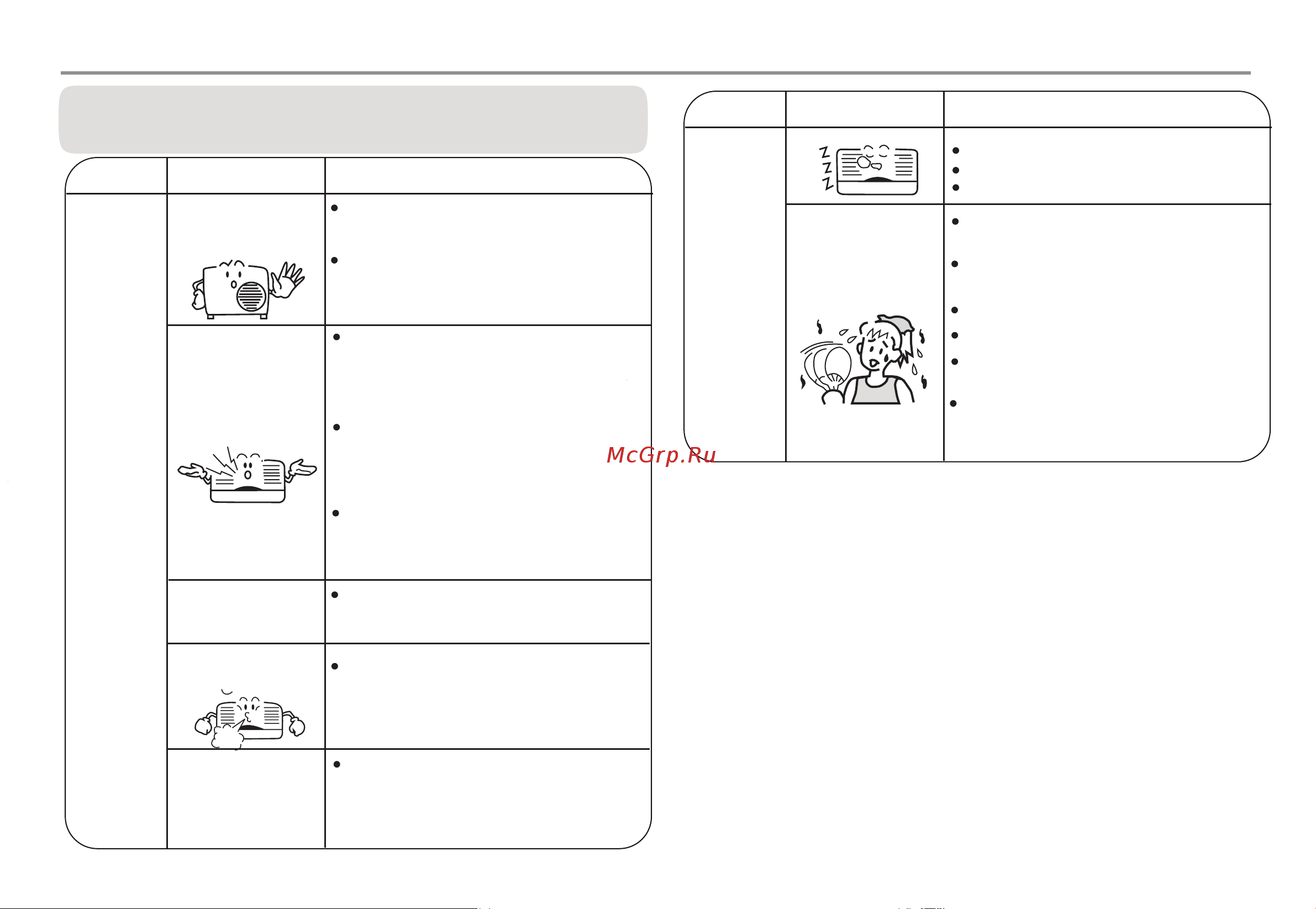

Возможные неисправности
Нижеперечисленные ситуации не требуют обраще-
ния в Сервисный центр
Посторонний шум
Признак
Причина или объект проверки
Ощущаются
посторонние запахи.
Туман или облако
пара выходят из внут.
блока
Стандарт
-
ная
проверка
работы
Кондиционер не
включается сразу же
после перезапуска.
После остановки кондиционер не возобновит
работу в течение 3 мин после выключения
компрессора, чтобы обеспечить его защиту от
частых запусков.
После извлечения сетевого кабеля из гнезда и
последующего его включения, контур авоматики
защиты не запустит кондиционер в течение 3
мин.
Во время работы кондиционера или при его
остановке могут быть слышны свистящие или
шипящие звуки, вызванные перетеканием
хладагента по трубам. Первые 2-3 мин после
запуска эти звуки особенно заметны.
Во время работы кондиционера могут быть
слышны потрескивание и пощелкивание. Этот
посторонний шум вызван расширением и
сжатием корпуса кондиционера при перепадах
температур.
При сильном загрязнении воздушного фильтра
сильный шум может возникать в результате
повышенного сопротивления воздушного потока,
проходящего через фильтр.
Рециркулирующий в системе кондиционирования
воздух может вобрать в себя запахи помещения
(мебели, табачного дыма или краски).
Во время режима Охлаждения или Осушения из
внутреннего блока может выходить туман. Это
проиcходит из-за резкого охлаждения воздуха
помещения.
При Осушении не
регулируется
скорость вентилятора
Когда в режиме Осушения температура в
помещении становится ниже, чем уставка+2
о
С,
скорость вентилятора автоматически
переключается на Низкую независимо от
заданной.
Признак
Причина или объект проверки
Сетевой кабель подключен к гнезду питания?
Источник питания исправен?
Предохранитель не перегорел?
-
Многократ-
ные
проверки
Недостаточное
охлаждение
Воздушный фильтр не загрязнен? Стандартно
периодичность чистки составляет 15 дней.
Нет препятствий на пути входящего и
выходящего воздушных потоков?
Правильно ли задана температурная уставка?
Не открыты ли окна или двери?
Не попадает ли в помещение прямой солнечный
свет? Если да, занавесьте шторы.
В помещении находится слишком много людей
или источников тепла?
28
