Монтаж наружного блока
Модель W D H L1 L2 L3
RS-07HST2
RS-09HST2
RS-12HST2
700 245 543.8 440 120/140 269
RS-18HST2
800 280 550 510 130/160 313
890 353 697 628 130 355.5
Резиновый
виброизолятор

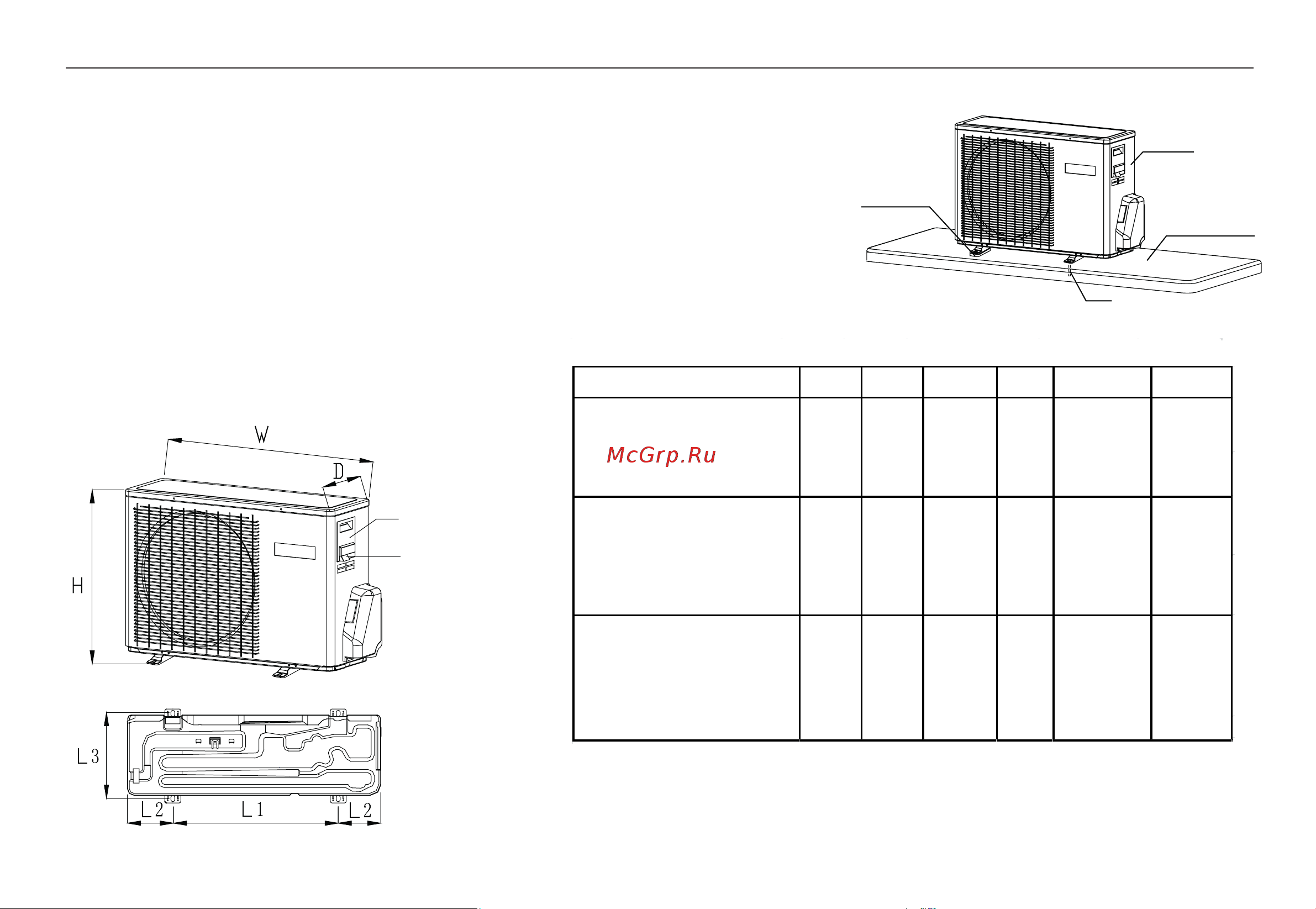

4. Установочные размеры (все размеры указаны в мм)
RS-24HST2
3. Монтаж наружного блока
Закрепите блок на монтажной позиции должным образом исходя из выбранного места установки.
● Размеры фундаментной плиты должны обеспечивать возможность надежного крепления агрегата
анкерными болтами.
● Фундаментная плита должна быть установлена достаточно глубоко в грунте .
● Угол наклона блока относительно горизонтальной плоскости не должен превышать 3 градусов.
● Запрещено устанавливать блок непосредственно на земле. Удостоверьтесь, что
свободный зазор между опорной поверхностью и дренажным отверстием в нижней
панели блока обеспечивает беспрепятственность отвода конденсата
Анкерный болт
Наружный
блок
Бетонная
фундаментная
плита
Кабельное
отверстие
Электрическая
секция
65
