R32
Информация, необходимая для ознакомления перед началом монтажа
4.3 МПа

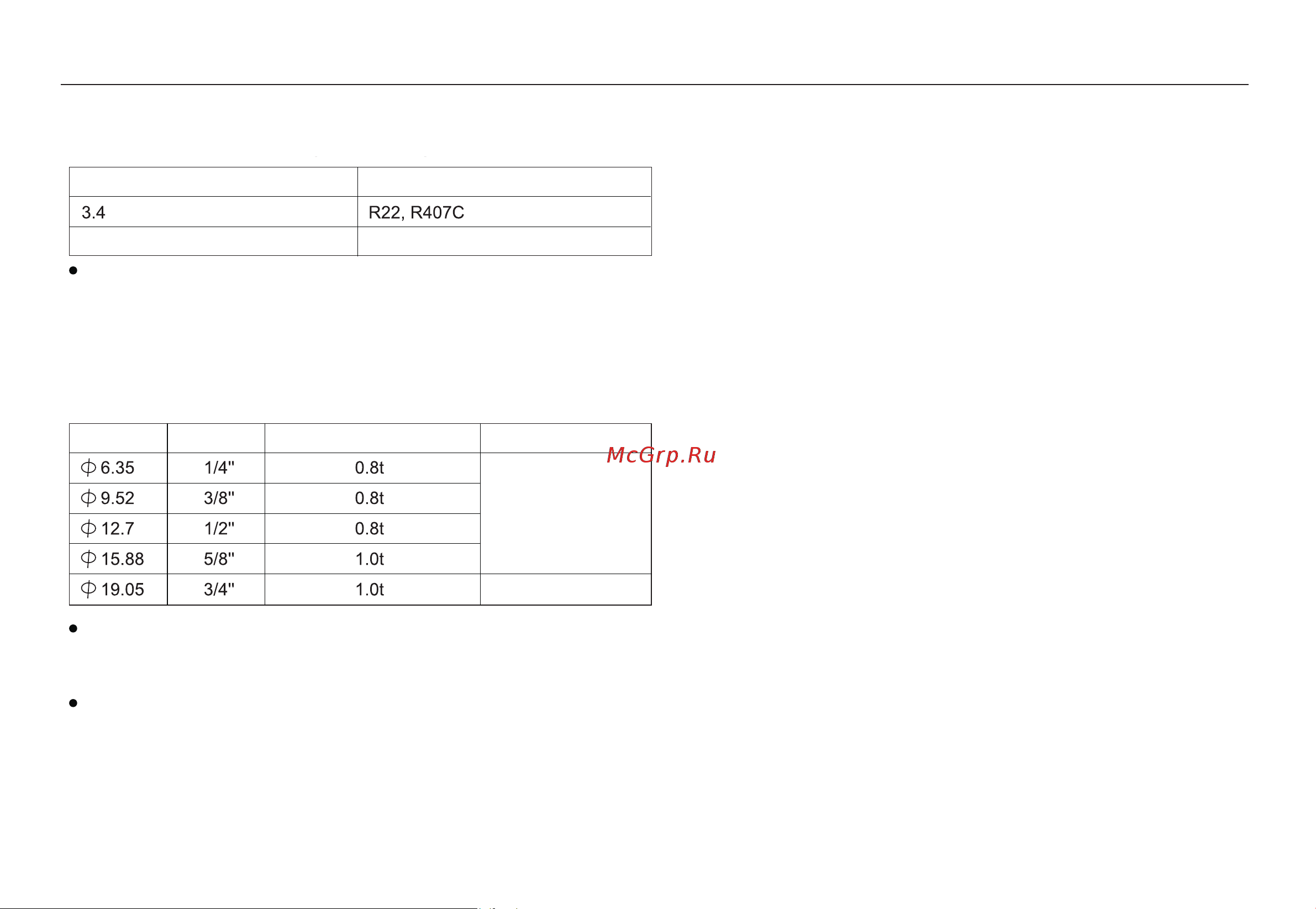

Спецификация труб
Тип используемых медных труб (справочная информация)
Макс. рабочее давление Применяемый хладагент
МПа
Следует использовать трубы, соответствующие региональным стандартам.
Материал труб / толщина стенки трубы
Материал труб для контура хладагента: медная бесшовная труба деоксидированная фосфором; ГОСТ 21646-2003. Учитывая, что рабочее давление в
системе на хладагенте R32 выше, чем в системах с R22, радиальная толщина стенки трубы должна быть не менее той, что указана в нижеприведен-ной
таблице, чтобы обеспечить безопасность работы при использовании хладагента R32. Трубы с толщиной стенки 0.7 мм и менее использовать нельзя.
Диаметр (мм) Диаметр (’’) Толщина трубы (мм)
Тип трубы
Мягкие сгибаемые
трубы (тип О)
Полужесткие (1/2H) и
жесткие (тип H)
Несмотря на возможность использования мягких труб типа О с диаметром до Ø19.05 (3/4”) со старыми хладагентами, для систем с хладагентом R32
следует применять трубы полужесткого типа-1/2H. Мягкие трубы типа О можно использовать, если диаметр трубы Ø19.05 и толщина стенки 1.2мм.
В таблице приведены технические требования Японского стандарта. Используя эту таблицу как справку, можно выбрать трубы, соответствующие
региональным техническим требованиям.
Диаметр раструба при вальцовочном соединении (только для труб типа О и ОL)
Диаметр раструба вальцовочного соединения для систем с R32 должен быть больше, чем для систем с R22 в целях увеличения герметичности и
прочности соединения.
Диаметр раструба вальцовочного соединения (Размер А в мм).
60
